Epson EH-TW550 [93/133] Интерпретация показаний
![Epson EH-TW550 [93/133] Интерпретация показаний](/views2/1166025/page93/bg5d.png)
В случае возникновения неполадки проектора сначала следует проверить показания индикаторов и обратиться к разделу "Интерпретация показаний
индикаторов".
Если определить причину проблемы по индикаторам не удается, см. следующий раздел.
s "Показания индикаторов не дают нужной информации" стр.97
Интерпретация показаний

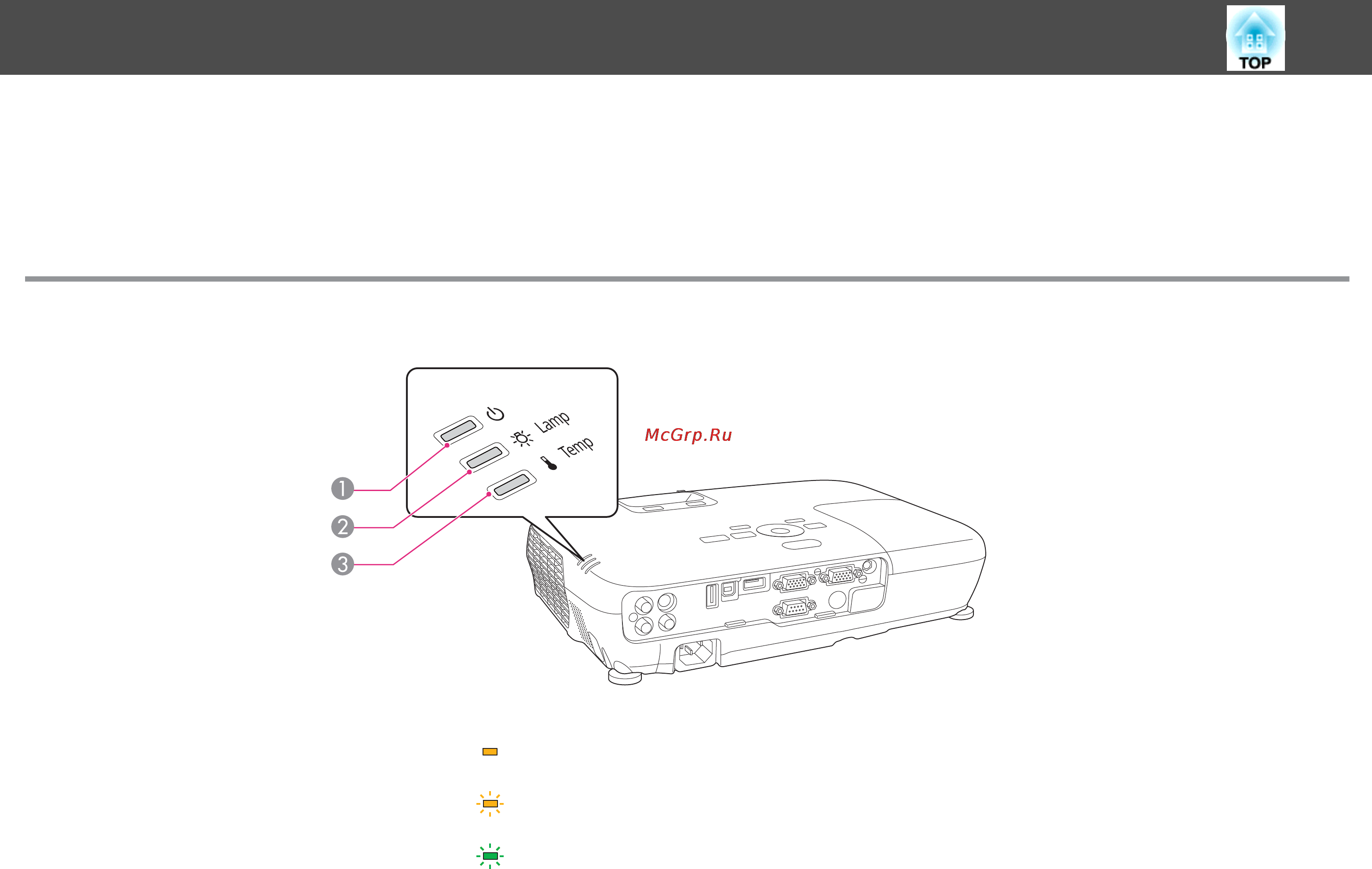

Проектор оборудован следующими индикаторами, отражающими его текущее рабочее состояние.
A
Индикатор Power (Питание) Показывают рабочее состояние.
Состояние ожидания
Если в этом состоянии нажать кнопку [t], начнется проецирование.
Выполняется охлаждение
Все кнопки не работают, пока мигает индикатор.
Прогрев
Прогрев длится приблизительно 30 секунд. По завершении прогрева индикатор прекращает
мигать.
Во время прогрева кнопка [t] отключается.
Устранение Неполадок
93
