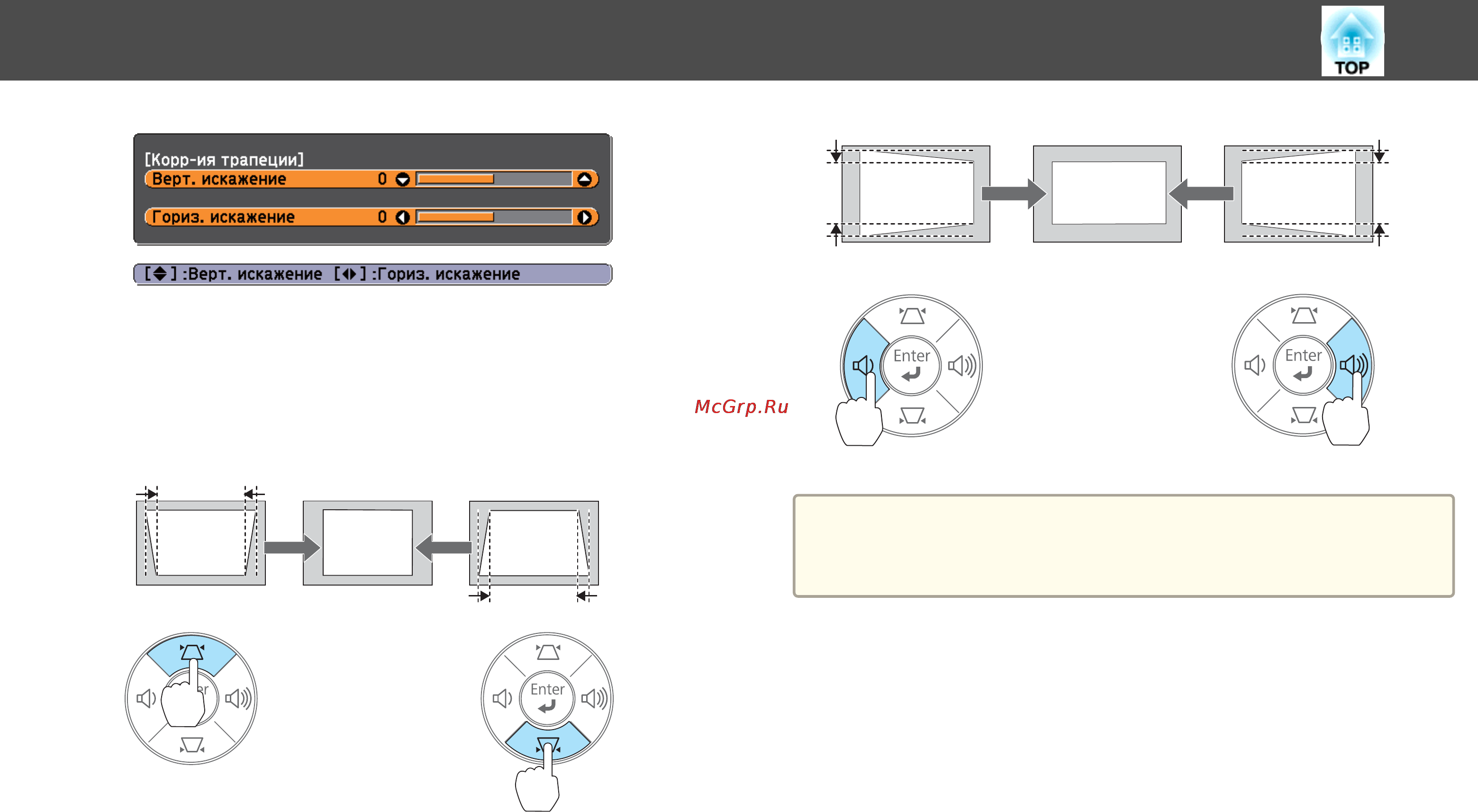

Для корректировки трапециедальных искажений нажимайте
следующие кнопки.
Для корректировки вертикальных искажений нажмите кнопку
[
w
] или [
v
].
Для корректировки горизонтальных искажений нажмите кнопку
[
a
] или [
b
].
a
Настроить коррекцию трапецеидальных искажений можно в меню
Настройка.
s Настройки — Корр-ия трапеции — Гор/вер.искаж. стр.85
Quick Corner
Эта функция позволяет корректировать вручную отдельно каждый из
четырех углов проецируемого изображения.
Настройка проецируемых изображений
39
