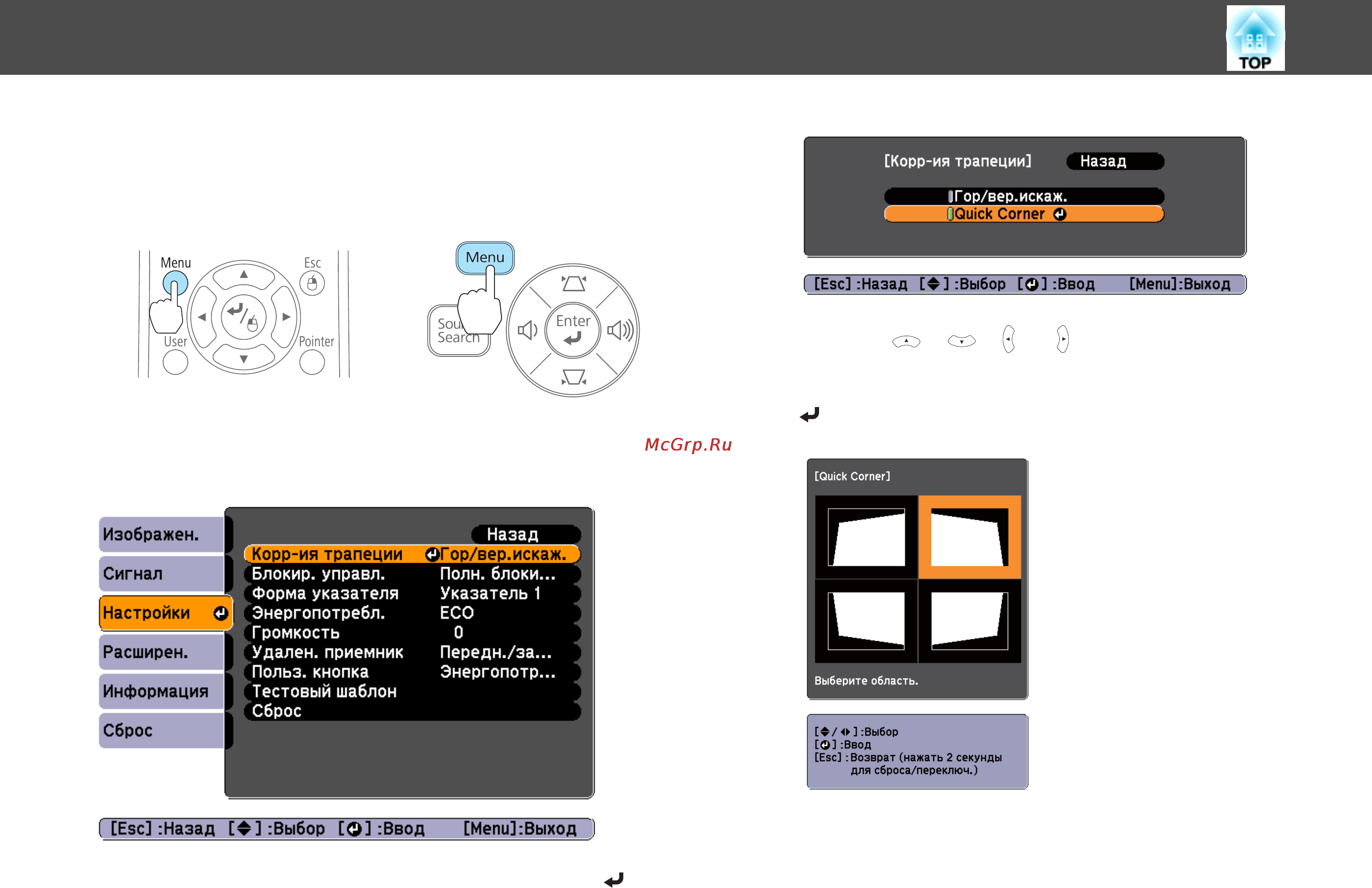

Epson EH-TW550 [40/133] Настройка проецируемых изображений
![Epson EH-TW550 [40/133] Настройка проецируемых изображений](/views2/1166025/page40/bg28.png)
a
Нажмите кнопку [Menu] во время проецирования.
s "Использование меню Конфигурация" стр.79
Использование пульта
дистанционного управления
Использование панели
управления
b
Выберите пункт Корр-ия трапеции в меню Настройки.
c
Выберите пункт Quick Corner, затем нажмите кнопку [ ].
d
Кнопками [ ], [ ], [ ] и [ ] на пульте дистанционного
управления или кнопками [
w], [v], [a] и [b] на панели
управления выберите угол для коррекции и нажмите кнопку
[
].
Настройка проецируемых изображений
40
