Иллюстрации приведены для EB-W16.
Имя порта, местоположение и ориентация гнезда изменяются в зависимости от подключаемого источника.
Подключение к компьютеру

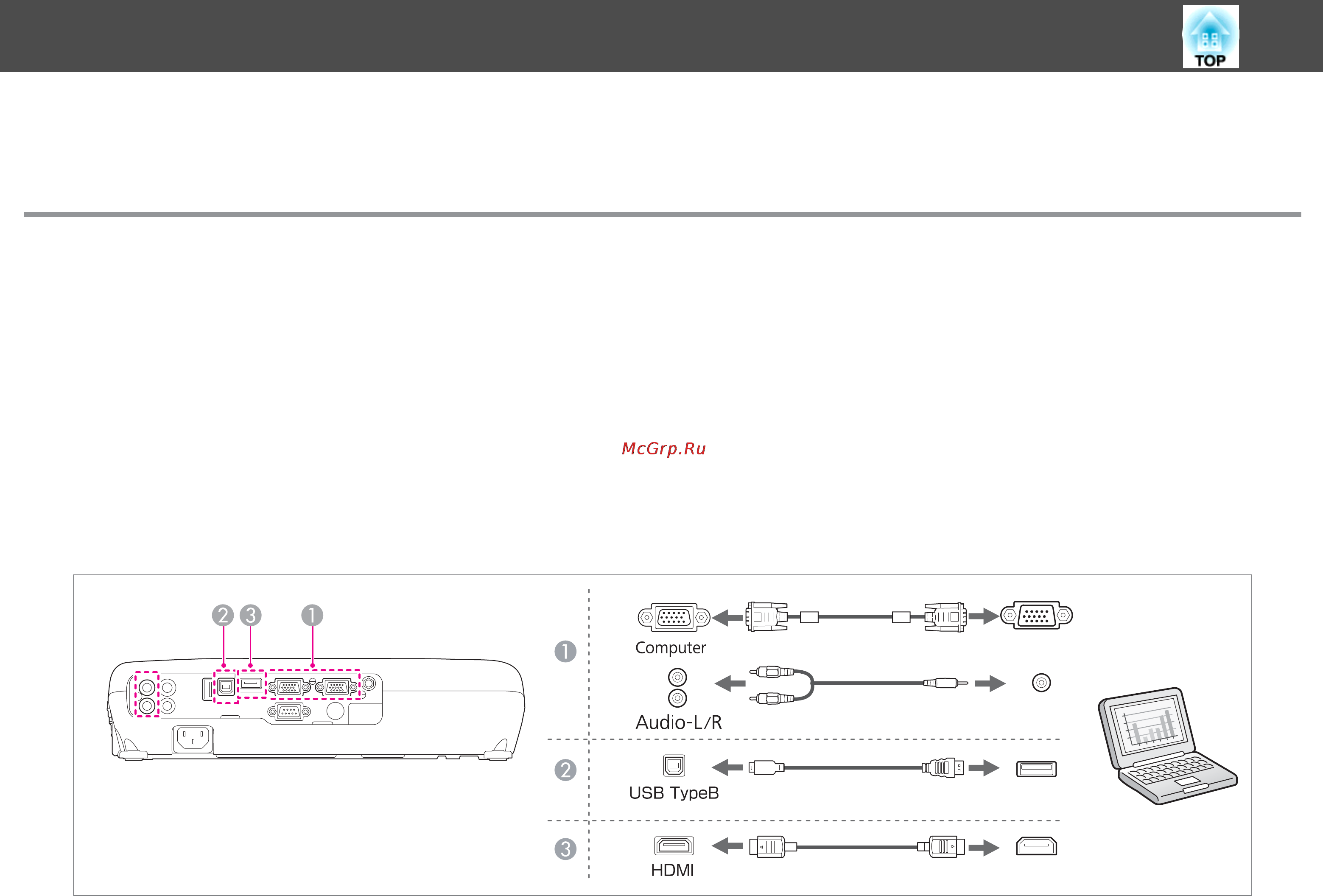

Для проецирования изображений с компьютера подключите компьютер одним из следующих способов.
A
При использовании кабеля для подключения к компьютеру из комплекта поставки или серийного кабеля
Подключите выход компьютера для монитора к порту Computer проектора.
Можно вывести звук на динамик проектора, подключив выходной звуковой порт компьютера к порту проектора Audio-L/R с помощью приобретаемого отдельно
звукового кабеля.
B
При использовании кабеля USB из комплекта поставки или серийного кабеля
Подключите порт USB компьютера к порту USB(TypeB) проектора.
Одновременно с изображением можно выводить и звук с компьютера.
C
Если используется приобретаемый отдельно кабель HDMI
Подключите порт HDMI компьютера к порту HDMI проектора.
Одновременно с изображением можно выводить и звук с компьютера.
