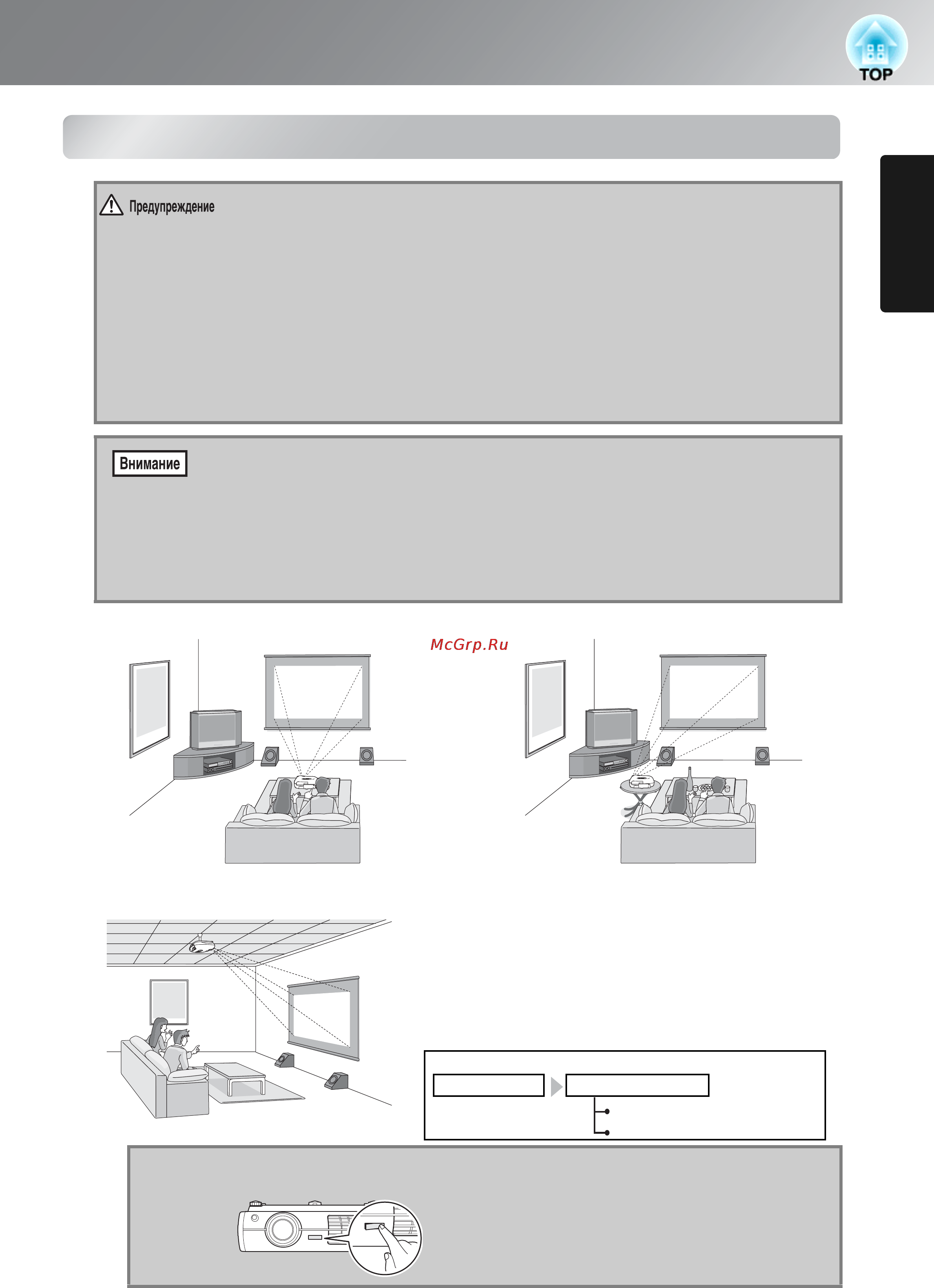

Epson EH-TW3200 [13/63] Настройка
![Epson EH-TW3200 [13/63] Настройка](/views2/1166126/page13/bgd.png)
11
Настройка
Установка
проектора
Способы проецирования
• Если вы подвешиваете проектор к потолку, данный проектор должны
устанавливать квалифицированные техники, применяющие только
сертифицированное монтажное оборудование. Если монтажные работы
будут выполнены неправильно, проектор может упасть. Это может привести
к травмам или несчастным случаям. Для проведения монтажных работ
свяжитесь с вашим дилером.
• Использование клеящих веществ в потолочном креплении для предотвращения
откручивания винтов, а также использование смазочных веществ или масел в
проекторе может привести к образованию трещин на корпусе и падению
проектора. Это может причинить серьезные травмы тому, кто находится под
потолочным креплением, и вызвать серьезное повреждение проектора.
При установке или регулировке потолочного крепления не используйте клейкие
вещества для предотвращения откручивания винтов или смазочные вещества,
масла и т.д.
• Не пользуйтесь проектором в сырых и запыленных местах, возле кухонных или
отопительных приборов, или в местах, где возможно воздействие дыма или
пара. Не используйте и не храните данный проектор вне помещения в течение
длительного срока. Может произойти возгорание или электрический удар.
• Чистите воздушный фильтр не реже 1 раза в 3 месяца.
При установке в запылённых помещениях чистку проектора следует выполнять
чаще.
• Нельзя пользоваться проектором, положенным на бок. Это приводит к сбоям в
работе.
Q
Совет:
При подвешивании проектора к потолку вы можете повернуть пластину с
изображением логотипа EPSON на 180 градусов.
При нажатии на один конец пластины,
противоположный поднимается, так что вы легко
можете вытащить её, повернуть и вставить
обратно.
Меню конфигурации
Настройки Проецирование
Переднее
Переднепот.
■ При проецировании спереди
■ При проецировании с потолка
■ При проецировании сбоку
* Если вы поместили проектор не по центру,
направляйте его прямо перед собой (но не в
центр экрана), и затем используйте настройку
горизонтального смещения объектива, чтобы
отцентрировать изображение на экране.
* При креплении проектора к потолку измените
соответствующие настройки в меню
конфигурации.
s
стр. 34
