12

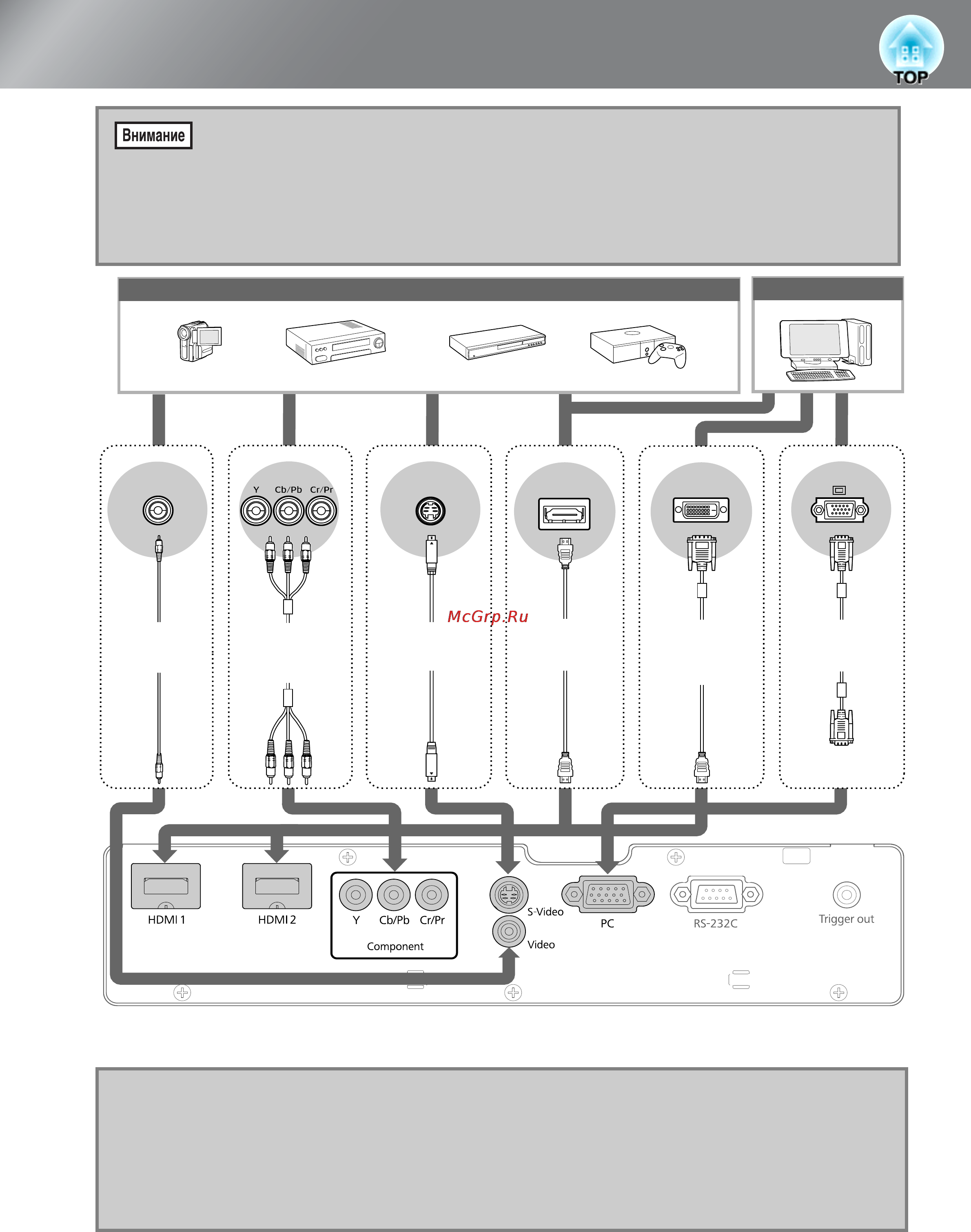

Подключение источника изображения
• Перед подключением источника видеосигнала к проектору отключите
электропитание обоих устройств. Если на момент подключения включено
питание одного или обоих устройств, это может привести к их повреждению.
• Перед соединением сравните формы разъемов на кабелях и устройствах.
Если вы попытаетесь подключить разъемы различной формы или с разным
количеством контактов, это может привести к неправильной работе или
повреждению разъемов.
Q
Совет:
Применяемые кабели различаются в зависимости от выходных сигналов
подключаемой видеоаппаратуры.
Некоторые типы видеоаппаратуры способны выдавать несколько разных типов
сигнала.
Сверяйтесь с документацией, прилагаемой к видеоаппаратуре для подробного
ознакомления с тем, какие типы сигналы способна генерировать
видеоаппаратура.
Видеооборудование (видеомагнитовон VHS, DVD&проигрыватель, игровая приставка и т.п.)
Компьютер
*Название разъёмов может меняться в зависимости от подключаемого оборудования.
S&Video
Video (Видео)
HDMI
Component Output
(Выход компонентного
видеосигнала)
Mini D&Sub
15&контактный
Кабель компонентного
видеосигнала
(продается в розницу)
Кабель HDMI
(продается
в розницу*)
Компьютерный кабель
(продается в розницу)
Видеокабель RCA
(продается в
розницу)
Кабель S&Video
(продается в
розницу)
Mini D&Sub
15&контактный
*Используйте кабель HDMI, соответствующий спецификациям HDMI.
Выход DVI&D
Переходной кабель с
интерфейса HDMI на
интерфейс DVI&D
(продается в розницу)
