Epson EH-TW3200 [17/63] Если изображение не проецируется
![Epson EH-TW3200 [17/63] Если изображение не проецируется](/views2/1166126/page17/bg11.png)
15
Проецирование изображений
Основные
операции

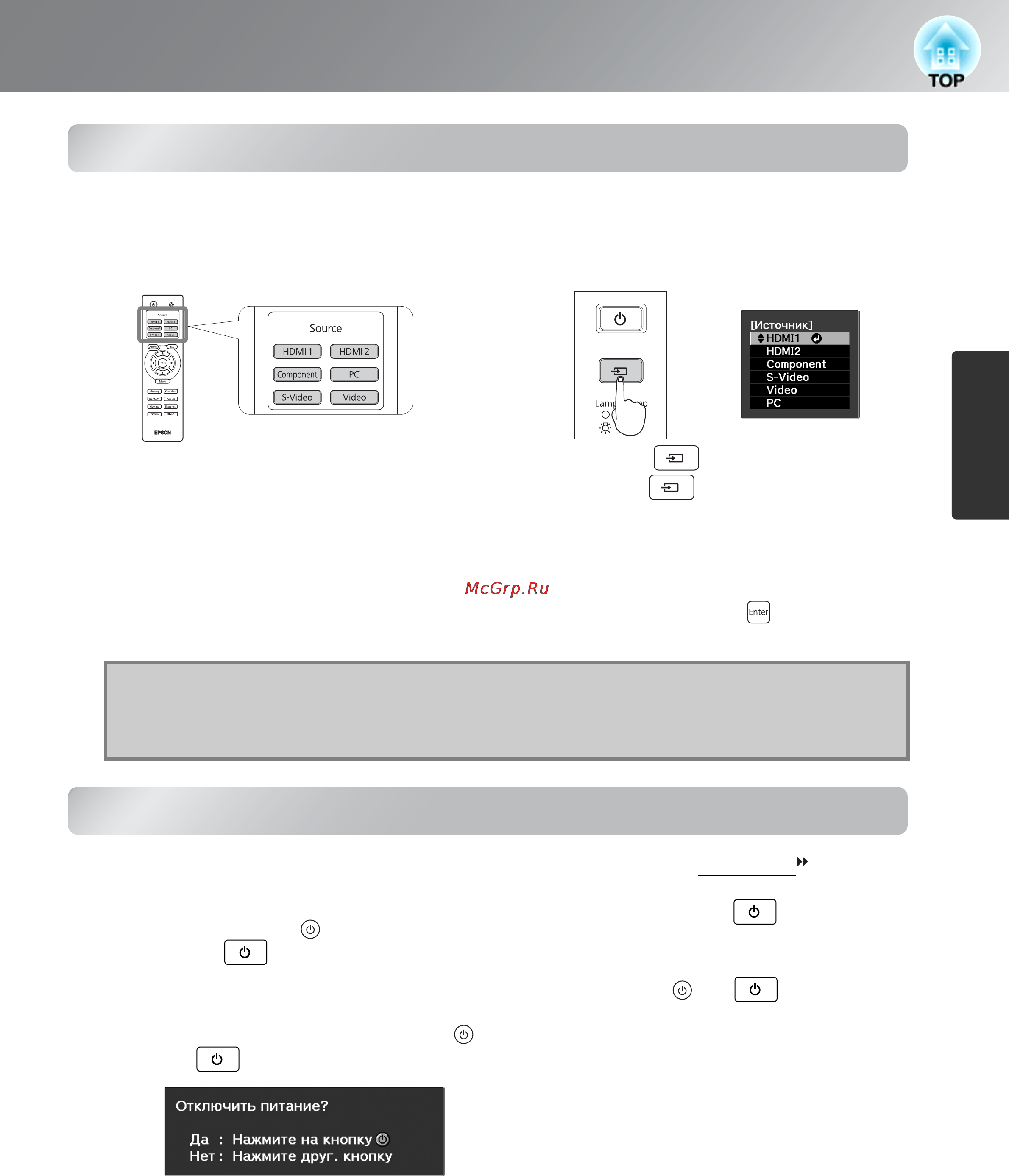

Если изображение не проецируется
Если к проектору подключено больше одного источника сигнала или изображение не проецируется, выберите
источник сигнала вручную при помощи пульта ДУ или панели управления проектора. При подключении
видеооборудования сначала нажмите кнопку [Play], а затем выбирайте источник сигнала.
Отключение электропитания
Q
Совет:
Если цвета изображения с входного порта [Компонентное видео] выглядят
неестественно, выберите подходящий, соответствующий подключенному
устройству сигнал в разделе "Входной сигнал" меню конфигурации.
s стр. 35
При помощи пульта ДУ При помощи панели управления
Нажмите кнопку с названием, соответствующим
порту, к которому подключен источник сигнала.
Нажмите кнопку , чтобы вызвать меню.
Каждое нажатие перемещает указатель.
Чтобы выбрать желаемый источник изображения
переместите на него указатель.
Если указатель будет неподвижно находиться на
указанном источнике сигнала более 3 секунд, то
источник сигнала автоматически изменится. Вы
также можете нажать кнопку , чтобы
включить источник сигнала.
1
2
4
3
Выключите питание источников
сигнала, подключенных к проектору.
После завершения охлаждения (это
занимает приблизительно 16 секунд)
мигание вокруг кнопки
прекратится. После этого можно
выключить основное питание.
Нажатие кнопки или не приводит
к отключению электропитания.
Нажмите кнопку на пульте ДУ или
кнопку на панели управления
проектора.
Высветится подтверждение режима
ожидания, поэтому повторно нажмите
или .
Наденьте крышку объектива.
Если проектор подвешивается к потолку
и крышка объектива при этом снята,
храните её в безопасном месте, так как
она вам понадобится на случай
транспортировки проектора.
В меню конфигурации можете выбрать,
чтобы подтверждение режима ожидания
высвечивалось (вкл.) или не высвечивалось
(выкл.). Если оно будет настроено на выкл.,
питание будет отключаться одним нажатием
кнопки.
s стр. 35
