49
Обслуживание
Приложение
Замена расходных деталей

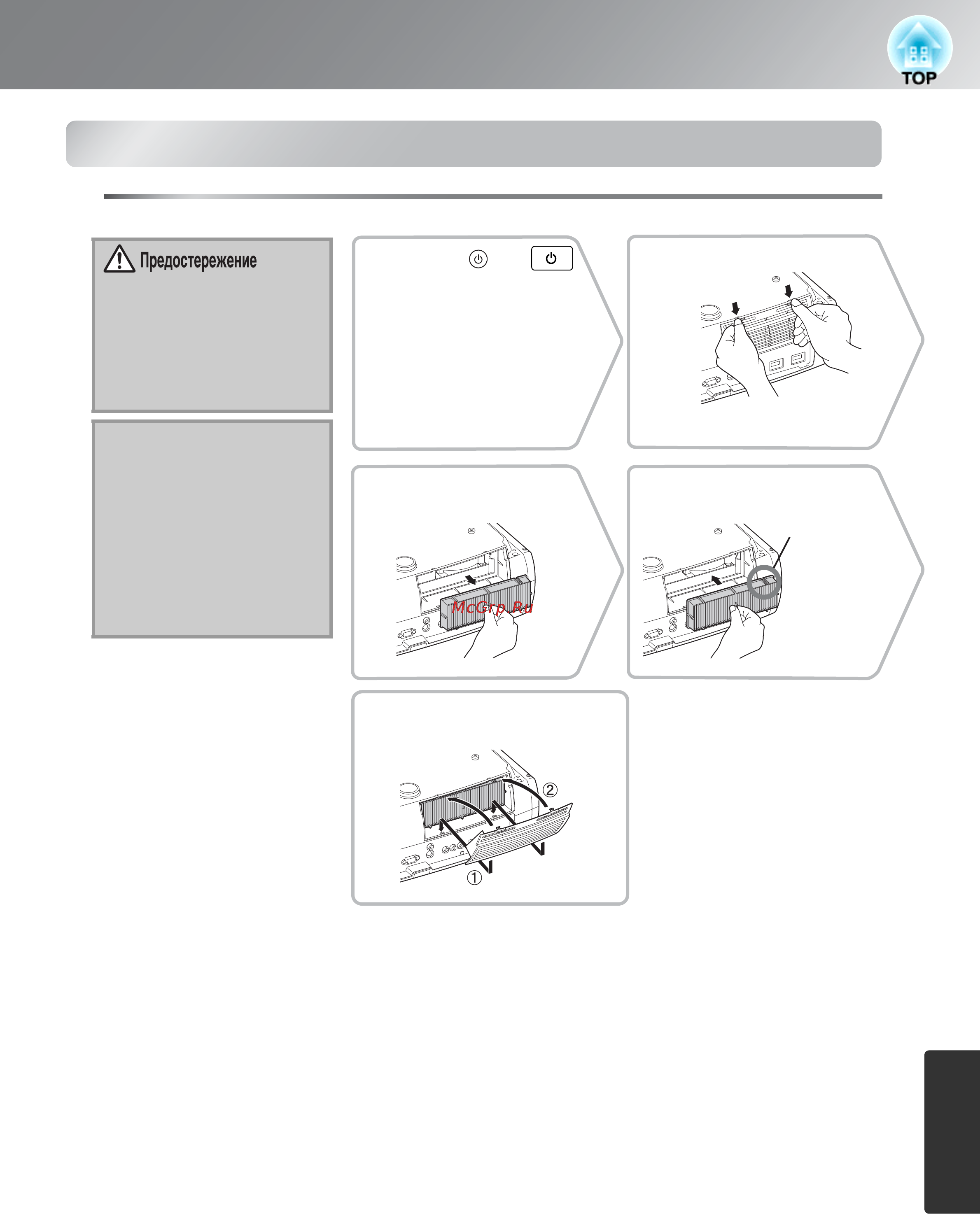

Замена воздушного фильтра
1
Не прикасайтесь к
защитному колпаку лампы
вскоре после отключения
питания, иначе можете
получить ожог, поскольку
колпак сильно
разогревается.
Q
Совет:
Использованные
фильтры следует
утилизировать
в соответствии
с действующими
нормами и правилами.
Воздушный
фильтр: полипропилен
Материал рамки: PP
Материалы фильтра:
PP, PET
2
Снимите крышку воздушного
фильтра.
Нажмите или ,
чтобы отключить питание,
затем поверните главный
переключатель питания в
положение Выкл..
34
Установите новый
воздушный фильтр.
Выньте воздушный
фильтр.
5
Установите на место
крышку воздушного
фильтра.
Нажмите на головки фиксаторов,
чтобы извлечь крышку.
Установите
кромкой
вправо.
