Epson EH-TW3200 [18/63] Настройка положения проецируемого изображения
![Epson EH-TW3200 [18/63] Настройка положения проецируемого изображения](/views2/1166126/page18/bg12.png)
16

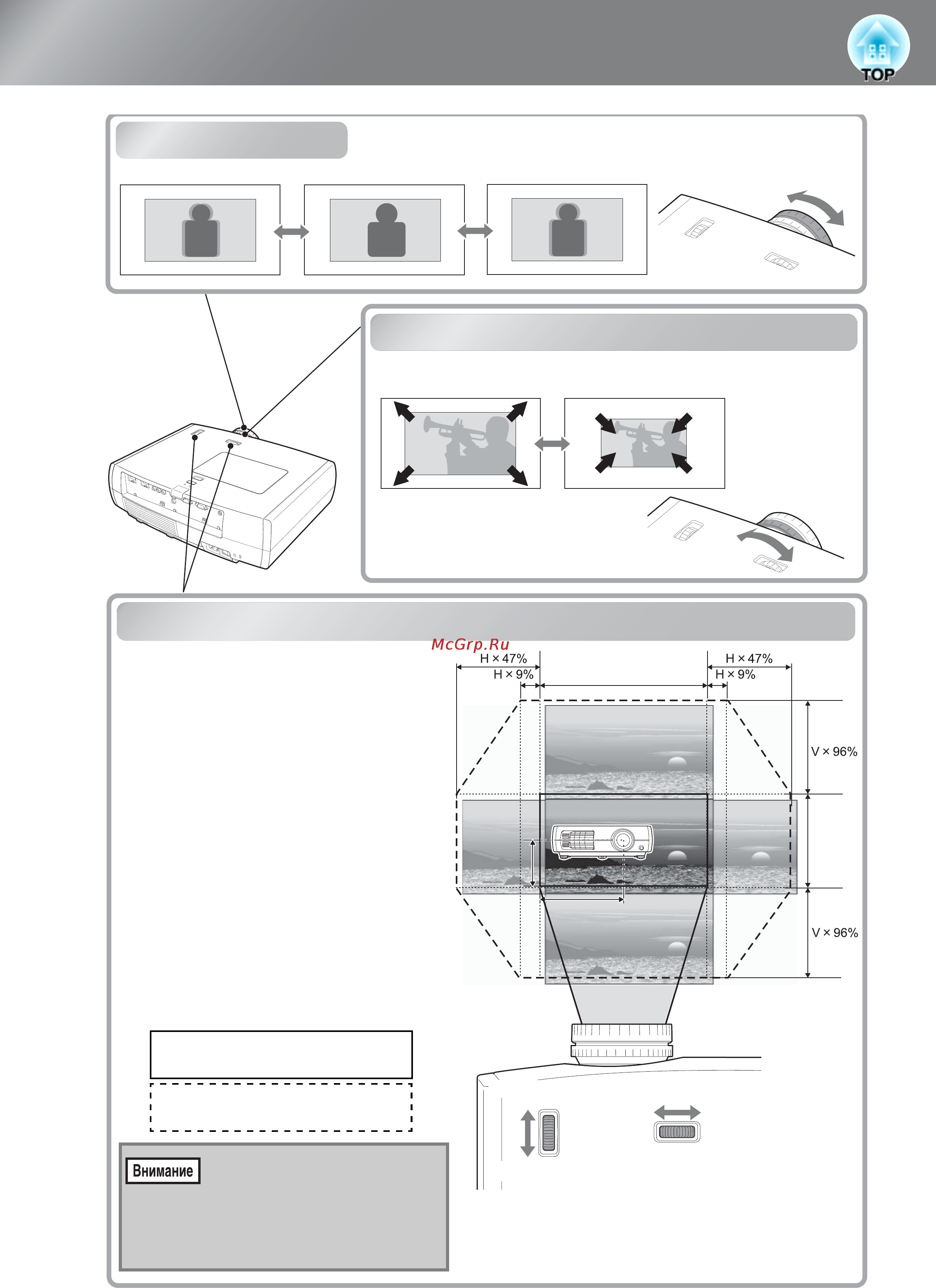

Настройка положения
проецируемого изображения
V
1/2H
1/2H
H
1/2V
1/2V
Область, в пределах которой может быть
смещено изображение из стандартного
положения проецирования.
Если проектор невозможно установить
непосредственно перед экраном, используйте
функцию смещения объектива для изменения
положения изображения по вертикали или
горизонтали в пределах диапазона, указанного на
рисунке справа. Если при повороте кольца смещения
слышен щелчок, значит объектив находится в
центральном положении в этой плоскости.
Изображение не может перемещаться в
максимальные положения по вертикали и
горизонтали.
Пример: Если изображение максимально смещено
по горизонтали, то его нельзя перемещать
по вертикали. Если изображение
максимально смещено по вертикали, то его
можно смещать по горизонтали только на
9% ширины экрана.
Переместить
влево
Переместить
вправо
Фокусировка
Настройка размера изображения (
М
асштабирование).
Поворачивайте кольцо регулировки размера для изменения размера
проецируемого изображения.
Широкоугольное
Теле
Стандартное положение
проецируемого изображения
(центральное положение объектива)
Для фокусировки изображения поворачивайте фокусировочное кольцо.
Настройка положения проецируемого изображения (Смещение объектива)
При транспортировке проектора
объектив должен находиться в
крайнем нижнем положении.
В противном случае может быть
поврежден механизм смещения
объектива.
Переместить
вниз
Переместить
вверх
