7

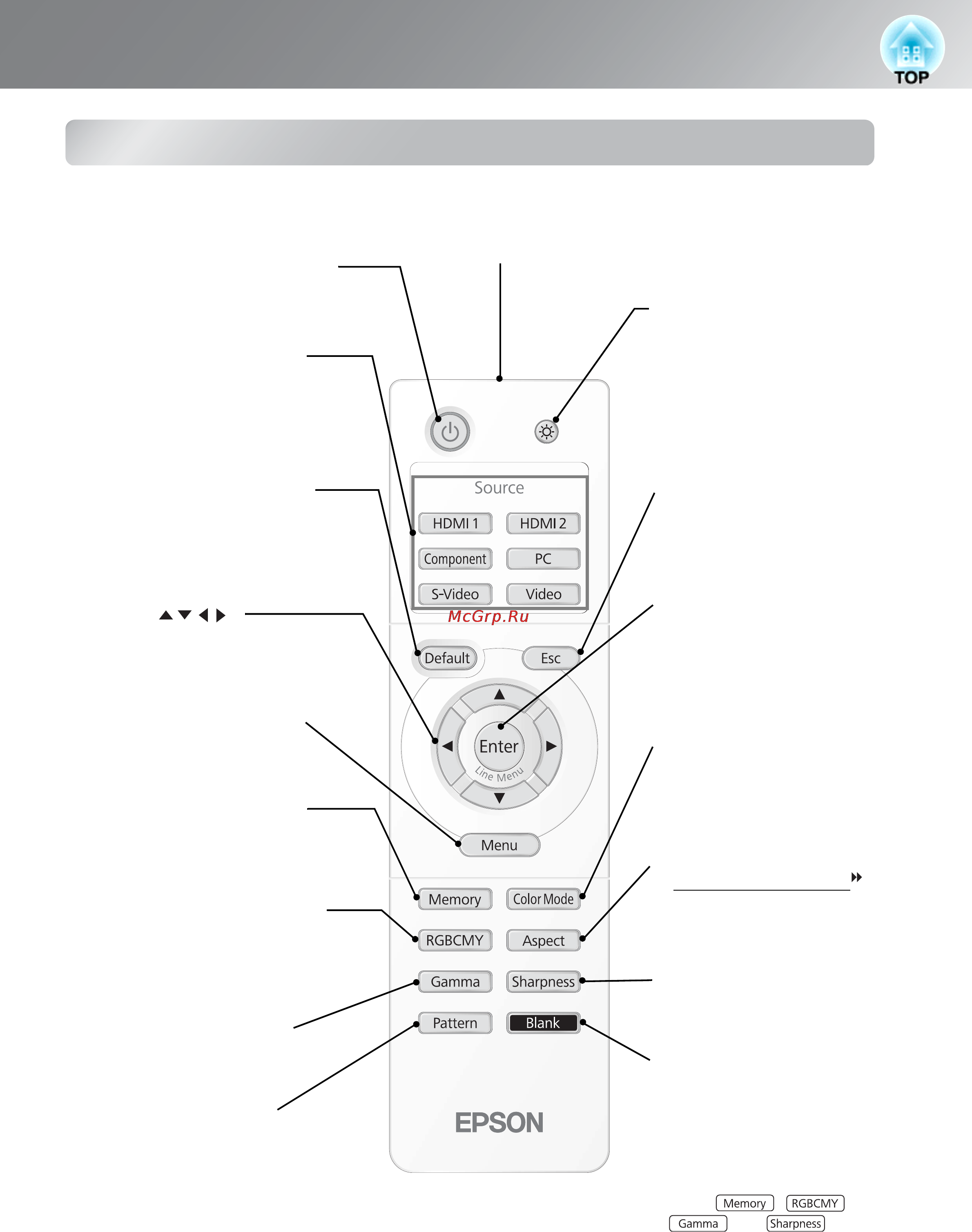

Названия элементов и их назначение
Пульт ДУ
•
Область излучения сигнала пульта
ДУ
s стр. 13
Излучает сигналы дистанционного управления.
• Кнопка Power s стр. 14, 15
Служат для включения и отключения
электропитания проектора.
• Кнопка подсветки
Подсвечивает все кнопки пульта
ДУ на 10 секунд для удобства
использования пульта в темноте.
• Кнопка Memory (Память)
s стр. 24
Сохраняет, загружает и удаляет
содержимое памяти.
• Кнопка Menu s стр. 26
Отображает и скрывает меню
конфигурации.
• Кнопка меню Enter/Line
s стр. 18, 24
,
26
Отображает строку меню.
Во время просмотра меню
нажмите на эту кнопку, чтобы
выбрать элемент меню и
перейти к следующему экрану.
• Кнопки
s стр. 18, 20, 24, 26
Предназначены для выбора элементов
меню и изменения их значений.
• Кнопка Gamma (Гамма)
s стр. 21
Настраивает цветовую гамму.
• Кнопка Blank s стр. 26
На время включает и отключает
проецирование изображения.
Нажатие во время
отображения меню
конфигурации или в случае, если
меню отображается с помощью
кнопок
, ,
,
или ,
позволяет включить или
выключить экран меню.
• Кнопка Color Mode
(Цветовой режим)
s стр. 18
Изменяет цветовой режим в
соответствии с проекционным
оборудованием.
•
Кнопка Aspect
(Аспектное отношение
)
s стр. 19
Меняет формат изображения в
соответствии с входным
сигналом.
• Кнопка Esc (Отмена)
s стр. 18
,
20
,
26
Нажатие кнопки во время
просмотра меню конфигурации
возвращает в предыдущее
меню.
• Кнопка Pattern (Узор)
s стр. 17
Включает и отключает тестовый
шаблон.
• Кнопка Default s стр. 26
Восстанавливает настройки по
умолчанию при отображении меню.
• Кнопка RGBCMY s стр. 20
Настраивает оттенок, насыщенность
цвета и яркость для каждого цвета
схемы RGBCMY.
• Кнопка Sharpness
s стр. 23
Регулирует резкость
изображения.
•
Кнопка Source (Источник)
s стр. 15
Подключает источник изображения к
устройствам ввода, обозначенным на
кнопках.
