14
15. СВИДЕТЕЛЬСТВО О ПРИЁМКЕ И ПРОДАЖЕ
Станок модели "КОРВЕТ 320" соответствует требованиям ГОСТ 12.2.026.0-93, обеспечивающим
безопасность жизни, здоровья потребителей и охрану окружающей среды и признан годным к
эксплуатации.
Дата изготовления ”___”_____________ 200 г. ОТК _____________ штамп
подпись
Дата продажи “___”_____________ 200 г. __________________
подпись продавца штамп магазина
16. ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА
Производитель гарантирует надёжную и безаварийную работу станка при условии правильного
монтажа и обслуживания его в соответствии с требованиями по эксплуатации и хранению,
изложенными в настоящем руководстве по эксплуатации.
Гарантийный срок эксплуатации станка– 12 месяцев с дня продажи через розничную торговую сеть.
Срок службы– 5 лет. При отсутствии даты продажи и штампа магазина
на гарантийном и отрывных
талонах гарантийный срок исчисляется с даты изготовления.
В случае нарушения работоспособности станка в течение гарантийного срока эксплуатации владелец
имеет право на бесплатный ремонт вышедшего из строя станка, если не будет отмечено следующее:
Анализ представленных документов выявил отклонения от требуемых норм (гарантийный талон
заполнен с нарушениями, сведения о
станке в документах не соответствуют действительным, на
документе присутствуют признаки вторичного заполнения, истек срок обязательств гарантийного
обслуживания и др.) Отмечена попытка разборки станка без надлежащих оснований, оговоренных в
руководстве по эксплуатации на него; нарушены пломбы, на шлицах винтов, на корпусе
присутствуют следы разборки (при этом, в гарантийном талоне нет отметки
Сервисного Центра
или его полномочных представителей о проведенном обслуживании, ремонте).
Неисправность станка стала следствием воздействия высоких или низких температур, попавших
внутрь посторонних предметов, жидкостей, сильного загрязнения, воздействия на станок
обстоятельств «непреодолимой силы».
Станок эксплуатировался: без требуемого ухода с использованием расходных материалов
ненадлежащего качества, с нарушением сроков техобслуживания и регламентных работ.
При
выявлении причин, вызвавших неисправность, специалисты службы определят, что при
эксплуатации были нарушены требования и рекомендации руководства по эксплуатации
(Методика и иллюстрации производителя).
Если невнимательность или небрежность оператора, пропустившего первичные признаки дефекта
(возможно производственного) привела к необходимости сложного комплексного ремонта.
Для ремонта предъявлен станок с естественно изношенными деталями (сальники, уплотнительные
кольца, ремни передачи…), поскольку эксплуатировался с интенсивностью, на которую не
рассчитан.
Гарантия не распространяется: на быстроизнашивающиеся детали и узлы, сменные и съемные
принадлежности, если на них присутствуют следы эксплуатации (режущий инструмент, ремни
передач и т.д.).
Предметом гарантии не является неполная комплектация станка, которая могла быть выявлена
при продаже; претензии третьих
лиц не принимаются,
Станок в ремонт сдается чистым, в комплекте с принадлежностями.
РЕКОМЕНДАЦИИ ПОТРЕБИТЕЛЮ:
Во всех случаях нарушения нормальной работы станка, например: падение оборотов, изменение
шума, появления постороннего запаха, дыма, вибрации, стука – прекратите работу и обратитесь
в Сервисный Центр.
Мы гарантируем работу станка в соответствии с требованиями нормативных документов,
перечисленных
выше. Повреждения, вызванные нормальным износом, перегрузкой станка или
неправильной эксплуатацией и хранением, не являются предметом гарантии.
Сервис-Центр “Корвет” тел./ факс (4732); 39-24-86;
39-24-84 (многоканальный), добавочный номер 418.
E-mail: petrovich@enkor.ru
E-mail: orlova@enkor.ru
Изготовитель:
ШАНХАЙ ДЖОЕ ИМПОРТ ЭНД ЭКСПОРТ КО., ЛТД.
Китай-Рм 339, № 551 ЛАОШАНУЧУН, ПУДОНГ, ШАНХАЙ, П.Р.
Импортер:ООО «Энкор-Инструмент-Воронеж»: 394018,
Воронеж, пл. Ленина, 8. Тел
./факс: (4732) 39-03-33
E-mail: opt@enkor.ru
11
ВНИМАНИЕ! не включайте и не выключайте станок при не отведённой от режущего инструмента
заготовке.

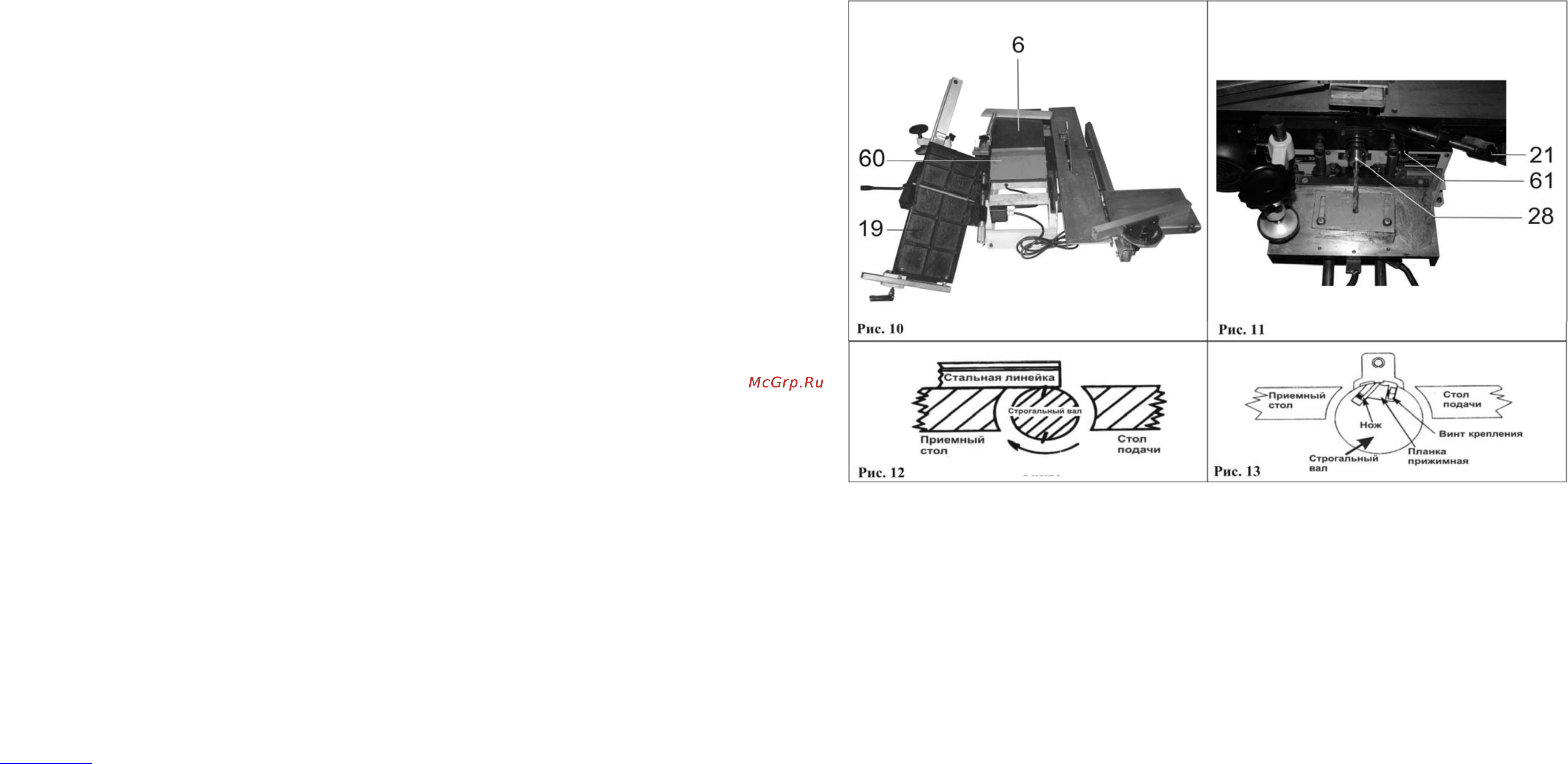

9.11. Сверление /фрезерование (Рис.10,11)
9.11.1. Выполните установки и регулировки (см.пункт 9.3.).
9.11.2. При выполнении сверлильных/фрезерных работ демонтируйте пильный диск (38), установите
пильный рабочий стол (39) (см.пункт 8.2).
9.11.3. Оттяните ручку (21), поднимите подающий строгальный стол (19), отпустите ручку (21), оттяните
ручку (61)
и переведите в верхнее положение защитный кожух (60) так, чтобы защитный кожух
строгального вала (60) опирался на строгальный приёмный стол (6) как показано на Рис.10. Отпустите
ручку (61). Оттяните ручку (21), установите в исходное положение подающий строгальный стол (19)
ручкой (21), зафиксируйте положение строгального подающего стола (19).
9.12. Строгание
9.12.1. Выполните установки и регулировки (см.пункт 9.2).
9.12.2. При выполнении строгальных
работ демонтируйте сверлильный патрон (28) (см. пункт 8.8). При
этом, пильный диск (38) должен быть демонтирован (см. пункт 9.11.2).
9.12.3. Выполните пункт 9.11.3. в обратном порядке. Переведите защитный кожух строгального вала
(60) в нижнее положение для выполнения функции направляющей для стока стружки.
9.13. Пиление
9.13.1. Выполните установки и регулировки (см.пункт 9.1).
9.13.2. При выполнении пильных работ демонтируйте сверлильный
патрон (28) (см. пункт 8.8).
9.13.3. Переведите в верхнее положение защитный кожух строгального вала (60) (см. пункт 9.11.3).
9.13.4. При продольном пилении пильный суппорт (33) не устанавливается.
10. РЕГУЛИРОВКА ВЫСОТЫ СТРОГАЛЬНЫХ НОЖЕЙ (ЗАМЕНА, УСТАНОВКА)
10.1. Для получения ровной поверхности на заготовке, режущая кромка ножа должна находиться на
одинаковом расстоянии от поверхности приёмного стола.
10.2. Отключите электрическую вилку станка из питающей розетки электросети. Вращайте строгальный
вал до положения проверяемого ножа, как показано на Рис.12 (верхнее положение ножа).
ПРЕДУПРЕЖДЕНИЕ: Ножи строгального вала очень острые. Обращайтесь с ними осторожно
.
10.3. Ослабьте винты крепления прижимной планки вращением их ключом по часовой стрелке.
Снимите прижимную планку вместе с ножами со строгального вала, очистите прижимную планку,
гнездо прижимной пластины и ножи от опилок и пыли. Осмотрите ножи, прижимную планку и винты.
Если есть повреждения, детали следует заменить. Затем полностью соберите ножи и прижимную
планку и надежно установите в пазы строгального вала, вращая винты крепления прижимной планки
против часовой стрелки. На этом этапе винты следует только слегка закрепить.
