5.3. Описание работы электрической схемы
5.3.1. Станок подключается к розетке сети 220V, 50Hz при помощи вилки с заземляющим контактом.
Перед подключением необходимо проверить надежность соединения станка с заземляющим контактом
вилки.
5.3.2. Для включения станка необходимо:
- вставить электрическую вилку станка XP в розетку питающей сети XS;
- повернуть ручку переключателя QS, в зависимости от направления вращения ротора двигателя 1М, в
положение «1» или «2». Напряжение
подаётся на двигатель 1М, ротор двигателя 1М начинает
вращаться.
5.3.3. Выключить двигатель можно двумя способами:
- разомкнуть контакты переключателя QS установкой ручки переключателя QS в положение «0»;
- отключить подключающую вилку XP из розетки XS.
6. РАСПАКОВКА
6.1. Распаковка
6.1.Откройте коробку, извлеките станок и все комплектующие детали.
6.2. Проверьте комплектность станка согласно разделу 3.
ВНИМАНИЕ: На некоторые детали нанесено защитное покрытие. Для обеспечения правильной сборки и
работы снимите покрытие. Защитное покрытие легко удаляется уайт-спиритом с помощью мягкой
салфетки. Растворители могут повредить поверхность. Для очистки окрашенных, пластмассовых и
резиновых деталей используйте мыло и воду. Тщательно протрите все детали чистой сухой салфеткой и
слегка смажьте машинным маслом все обработанные металлические поверхности.
6.3. При монтаже и перемещении станка рекомендуется использовать подъемные механизмы и стропы
грузоподъемностью не менее 200 кг.
6.2. Строповка (схема строповки)
6.2.1.Производите строповку за два рым-болта, устанавливаемых в специальные резьбовые отверстия
в верхней части станка (см. схему строповки). После сборки станка, рым-болты вывернуть и сохранить в
надежном месте.

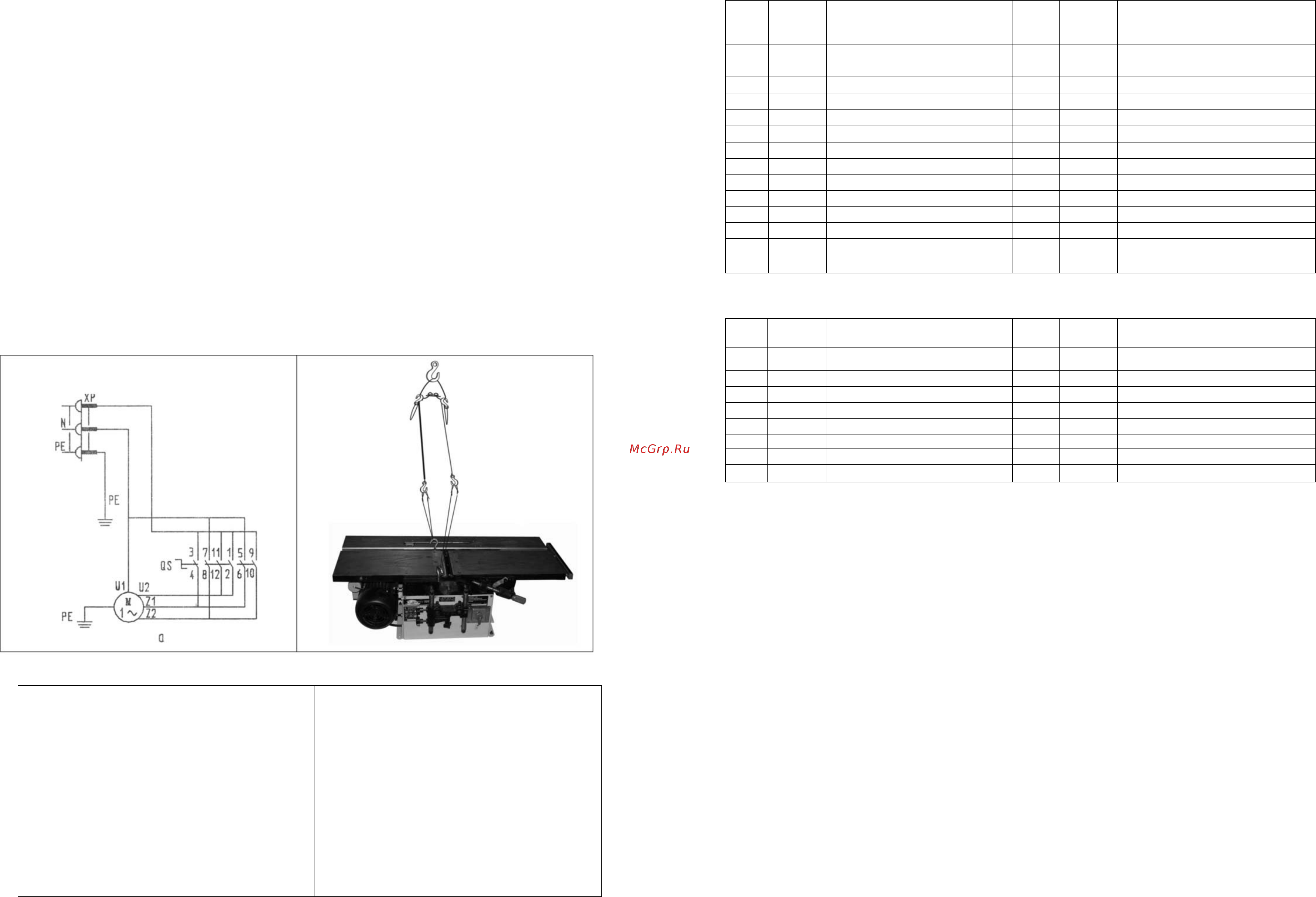

Электрическая схема Схема строповки
7. УСТРОЙСТВО СТАНКА
7.1. Станок состоит из следующих сборочных единиц и деталей (Рис.2)
1. Основание
2. Провод электрический
3. Электродвигатель
4. Клеммная коробка
5. Конденсатор
6. Стол (приемный, строгальный)
7. Болт (крепления)
8. Кронштейн (защитной планки)
9. Направляющая планка
10. Расклиниватель
11. Ручка фиксации
12. Защитный кожух
13. Маховик
14. Стойка
15. Рычаг
16. Винт фиксации
17. Защитная планка
18. Ползун
19. Стол (подающий
, строгальный)
20. Направляющая
21. Ручка (фиксатора)
22. Ручка (регулировки стола)
23. Направляющий упор
24. Суппорт (сверлильный)
25. Рычаг (поперечного перемещения)
26. Рычаг (продольного перемещения)
27. Сверло
28. Сверлильный патрон
29. Винт фиксации
30. Винт фиксации
19
ДЕТАЛИ СБОРКИ «КОРВЕТ 320» (Рис. LTO 3А)
*
- позиция по схеме сборки
*
Код
Наименование
*
Код
Наименование
1 128364
Стойка (2)
16 128379
Кольцо
1A 128365
Винт
17 128380
Направляющая
2 128366
Рычаг
18 128381
Направляющая
3 128367
Стойка
19 128382
Винт
4 128368
Винт (3)
20 128383
Рычаг
5 128369
Прижим
21 128384
Плита
6 128370
Упор подвижный
22 128385
Прижим
7 128371
Планка
23 128386
Ось (2)
8 128372
Кожух
24 128387
Ползун
9 128373
Стол
25 128388
Пластина
10 128374
Направляющая (2)
26 128389
Винт (5)
11 128375
Рычаг (2)
Bl 128390
Маховик BI0x80
12 128376
Прижим (4)
B2 128391
Ручка 8x40 (4)
13 128377
Втулка (4)
B3 128392
Ручка BM10x50 (2)
15 128378
Держатель
B4 128393
Винт Мбх16
ДЕТАЛИ СБОРКИ «КОРВЕТ 320» (Рис. LTO 3В)
*
- позиция по схеме сборки
*
Код
Наименование
*
Код
Наименование
l 128348 Стойка (2) 9 128356 Винт (3)
2 128349 Винт (3) 10 128357 Упор
3 128350 Кольцо установочное 11 128358 Уголок
4 128351 Направляющая (2) 12 128359 Рычаг
5 128352 Накладка 13 128360 Винт
6 128353 Пластина 14 128361 Держатель
7 128354 Стол Bl 128362 Ручка 8x40 (4)
8 128355 Прижим B2 128363 Винт M6х16
