12
ПРИМЕЧАНИЕ: При обрабатывании высокосмолистых заготовок возможно налипание древесной смолы и опилок
на ножи и рабочий вал, что ухудшает качество обработанной поверхности. Периодически проверяйте состояние
строгального вала и ножей, при необходимости производите очистку поверхностей рабочего вала и ножей.
10.4. Проверьте выступ ножей над поверхностью приемного стола. Выступ ножей должен быть не
более 0.1 мм, но не ниже поверхности приемного стола. После установки ножей строгального вала в
правильное положение, надежно закрепите винты, начиная с центральных винтов крепления и
заканчивая внешними винтами крепления.
Внимание: Не рекомендуется использовать различные удлинители ключей или другие приспособления,
чтобы предотвратить чрезмерный крутящий момент и возможное повреждение резьбы прижимной
планки или винтов крепления. Для собственной безопасности следует немедленно заменить
поврежденную прижимную планку или винты крепления с поврежденной резьбой.
10.4.На Рис.13 показана регулировка высоты строгального ножа относительно строгального вала с
применением специальной направляющей для установки ножей (не комплектуется).

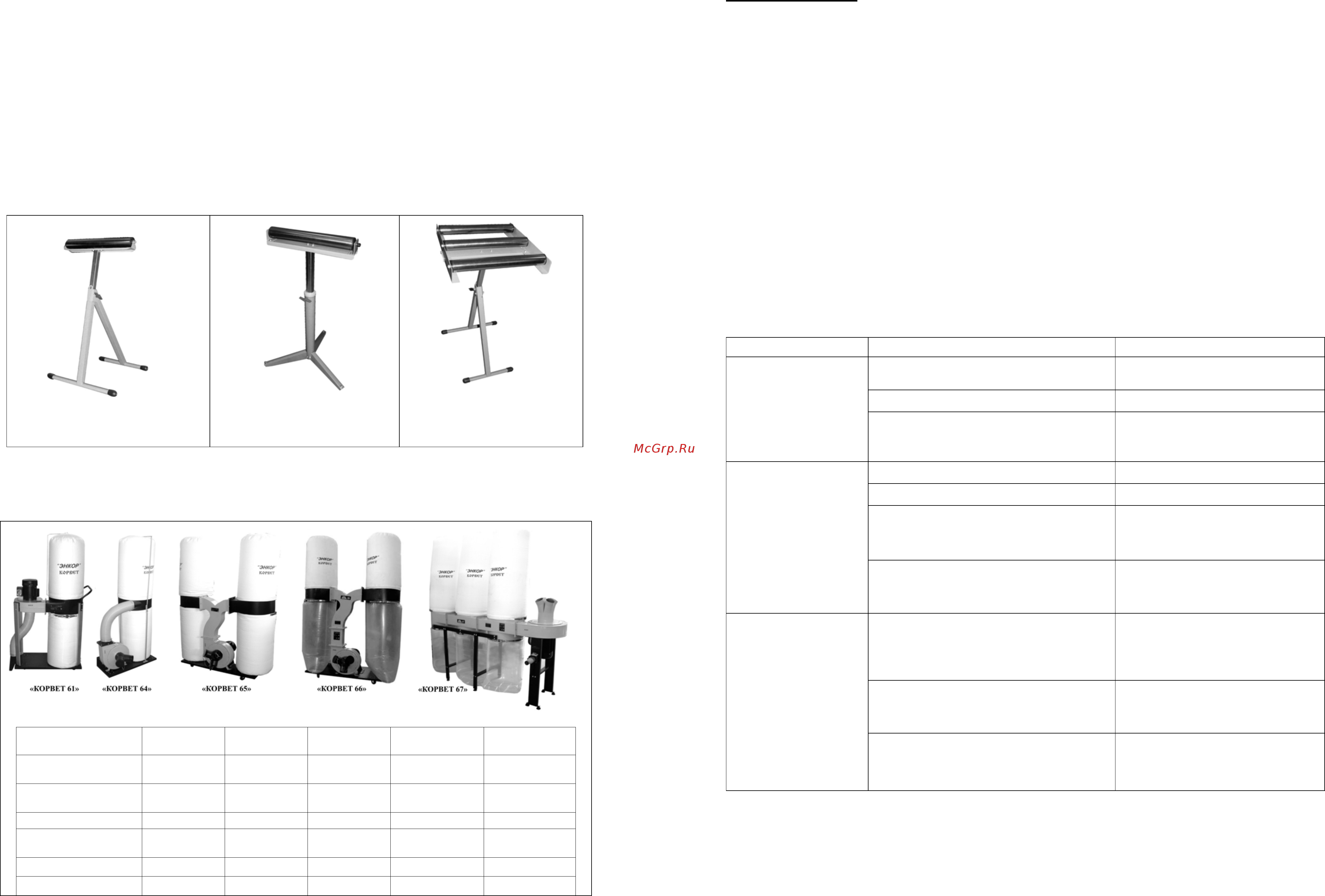

11. ОПОРА РОЛИКОВАЯ
Для создания удобств при работе со станком рекомендуем приобрести опору роликовую (Рис.14),
которая облегчит работу с заготовками большой длины как при подаче заготовки на обработку, так и
передаче готового изделия после обработки.
Код для заказа 29941
Код для заказа 29940
Код для заказа 29942
Рис. 14
12. ПЫЛЕСОСЫ ДЛЯ СБОРА СТРУЖКИ И ДРЕВЕСНОЙ ПЫЛИ
Для сбора стружки и древесной пыли при работе деревообрабатывающих станков модели «КОРВЕТ»,
рекомендуем использовать пылесосы «КОРВЕТ» различных модификаций (Рис.15), которые обеспечат
надлежащие условия работы и сохранят Ваше здоровье.
Рис. 15
«КОРВЕТ 61» «КОРВЕТ 64» «КОРВЕТ 65» «КОРВЕТ 66» «КОРВЕТ 67»
Напряжение
питания
220 В, 50Гц 220 В, 50Гц 220 В, 50Гц 380 В, 50 Гц 380 В, 50 Гц
Потребляемая
мощность
750 Вт 1500 Вт 2200 Вт 3750 Вт 3750 Вт
Расход воздуха 14,2 м3/мин 42,6 м3/мин 62.3 м3/мин 70,82 м3/мин 76м3/мин
Объём
пылесборника
0,057м3 0,153м3 0,307м3 0,43м3 0,57м3
Объём фильтра 0,057м3 0,153м3 0,307м3 0,43м3 0,57м3
Код для заказа 10261 10264 10265 10266 10267
13
13. ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ
Предупреждение: для собственной безопасности необходимо выключить
станок и отключить вилку из электрической розетки перед выполнением
обслуживания станка.
13.1. Содержите станок и рабочее место в чистоте. Не допускайте накапливание пыли, стружки и
посторонних предметов на станке и внутри корпуса. Освобождайте все трущиеся узлы и детали от
пыли, стружки и посторонних предметов. Периодически очищайте станок сжатым воздухом.
13.2. Заменяйте изношенные детали по мере необходимости. Электрические шнуры, в случае износа,
повреждения следует
заменять немедленно.
13.3.Приводной ремень следует менять, когда его натяжение не помогает предотвращать
проскальзывание шпинделя.
13.4.Станок необходимо проверять перед работой. Все неисправности должны быть устранены и
регулировки выполнены. Проверьте плавность работы всех деталей.
13.7.После окончания работы удалите стружку со станка и тщательно очистите все поверхности.
Рабочие поверхности должны быть сухими,
металлические некрашеные поверхности слегка смазаны
маслом.
13.8.Останавливайте станок, проверяйте состояние крепления и положение всех сопрягаемых
деталей, узлов и механизмов станка после 50 часов наработки.
13.9. Для смазки поверхностей станка применяйте машинное масло. Для смазки ходовых
винтов применяйте густую смазку типа ЛИТОЛ
14. ВОЗМОЖНЫЕ НЕИСПРАВНОСТИ И МЕТОДЫ ИХ УСТРАНЕНИЯ
Главным в получении оптимальных результатов при использовании станка является правильная
регулировка. Лучше всего проверить все регулировки во время устранения неисправности
Неисправность Возможная причина Действия по устранению
1. Нет напряжения в сети питания
1. Проверить наличие
напряжения в сети
2. Неисправен выключатель 2. Проверить выключатель
1. Двигатель не
запускается
3. Сгорела обмотка двигателя
3. Обратиться в
специализированную мастерскую
для ремонта.
1. Низкое напряжение 1. Проверить напряжение в сети
2. Перегрузка по сети 2. Проверить напряжение в сети
3. Обрыв в обмотке
3. Обратиться в
специализированную мастерскую
для ремонта.
2. Двигатель не
развивает полную
скорость и не
работает на полную
мощность
5. Слишком длинный удлинительный
шнур
5. Заменить шнур на более
короткий, убедиться, что он
отвечает требованиям п.5.2.4.
1. Двигатель перегружен
1. Уменьшить нагрузку на
двигатель,
соблюдать режим работы для
данной операции.
2. Обмотки сгорели или обрыв в
обмотке
2. Обратиться в
специализированную мастерскую
для ремонта
3.Двигатель
перегревается,
останавливается,
размыкает
прерыватели
предохранителей
4. Предохранители или прерыватели
имеют недостаточную мощность
4. Установить предохранители
или прерыватели
соответствующей мощности
