1. ОБЩИЕ УКАЗАНИЯ
1.1. Комбинированный станок для работ по дереву "КОРВЕТ 320 " (далее станок) предназначен для
обработки деревянных заготовок: строгания по направляющей планке, продольного и поперечного
пиления, выполнения сверлильных операций.
1.2. Станок работает от однофазной сети переменного тока напряжением 220 В частотой 50 Гц.
1.3. Станок может эксплуатироваться в следующих условиях:
- температура окружающей среды от 1 до 35 °С;
- относительная влажность воздуха до 80 % при температуре 25 °С.
1.4. Если станок внесен в зимнее время в отапливаемое помещение с улицы или из холодного
помещения, не распаковывайте и не включайте станок в течение 8 часов. Станок должен прогреться до
температуры окружающего воздуха. В противном случае он может выйти из строя при включении
из-за
сконденсировавшейся влаги на деталях электродвигателя.
1.5. Приобретая станок, проверьте его работоспособность, комплектность, наличие гарантийных талонов
в руководстве по эксплуатации, дающих право на бесплатное устранение заводских дефектов в период
гарантийного срока при наличии на них даты продажи, штампа магазина и разборчивой подписи или
штампа продавца.
1.6. После продажи станка претензии
по некомплектности не принимаются.
2. ТЕХНИЧЕСКИЕ ДАННЫЕ
2.1. Основные параметры станка приведены в табл. 1
Таблица 1.
Наименование параметра Значение параметра
Двигатель
Номинальное напряжение питания, В. 220 ± 22
Частота сети, Гц. 50
Род тока.
переменный,
однофазный
Номинальная мощность двигателя, Вт. 1500
Тип двигателя асинхронный
Строгание
Частота вращения шпинделя, об/мин. 3500
Максимальная ширина строгания, мм 200
Максимальная глубина строгания, мм 3
Размеры строгального ножа, мм 210х30х3
Количество строгальных ножей, шт 3
Общая длина рабочей поверхности строгального стола, мм 960
Наклонное строгание по направляющей планке, град +45
Диаметр строгального вала, мм 74
Пиление
Диаметр шпинделя, мм 20
Частота вращения шпинделя, об/мин. 3500
Диаметр пильного диска, мм 254х30
Максимальный размер поперечного пиления, мм 300
Максимальная глубина пиления, мм 70
Косое пиление по направляющей планке, град +45
Размер рабочей поверхности пильного стола, (шир. х дл.)мм 130х960
Размер рабочей поверхности суппорта пильного стола, (шир. х дл.)мм 270х195
Сверление
Диаметр шпинделя, мм. В16
Максимальная глубина сверления, мм 90
Диаметр сверления, мм 1,5-13
Размер рабочей поверхности сверлильного суппорта, (шир. х дл.)мм 160х280
Общие
Ремень А800
Уровень звука, дБА не более 80
Масса, кг. 98
Габариты станка (LхBхH), мм 1060х1240х595
23

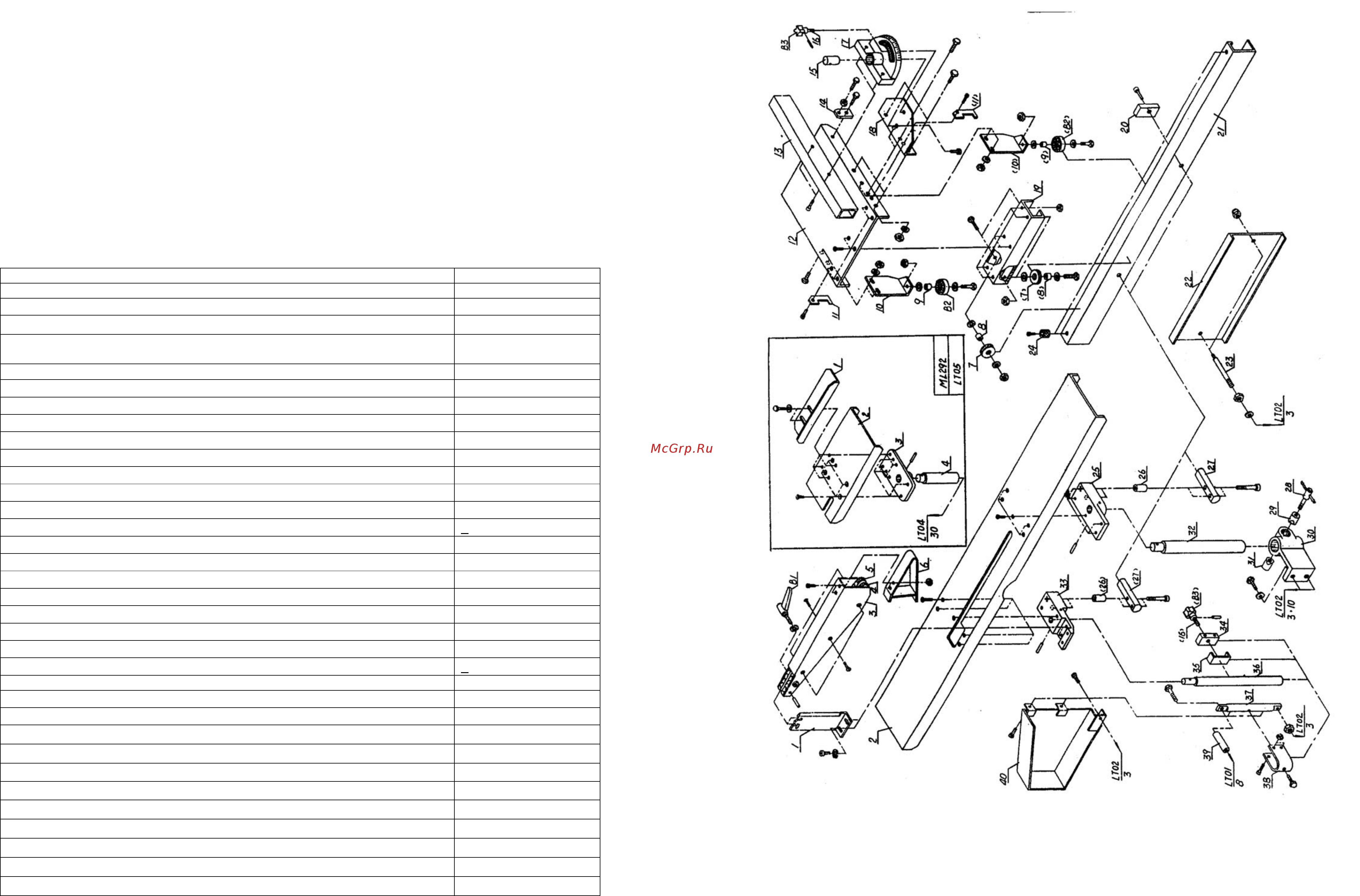

СХЕМА СБОРКИ СТАНКА "КОРВЕТ 320"(Рис. LTO 4)
Содержание
- Общие указания 4
- Технические данные 4
- Комплектность станка 5
- Схема сборки станка корвет 320 рис lto 3b 6
- Длина подводящих проводов необходимое поперечное сечение медных проводов 7
- До 15м 1 5 мм2 7
- Схема сборки станка корвет 320 рис lto 3а 7
- Винт 8
- Винт 3 8
- Винт 5 8
- Винт мбх16 8
- Втулка 4 8
- Держатель 8
- Кожух 8
- Кольцо 8
- Маховик bi0x80 8
- Направляющая 8
- Направляющая 2 8
- Ось 2 8
- Планка 8
- Пластина 8
- Плита 8
- Позиция по схеме сборки 8
- Ползун 8
- Прижим 8
- Прижим 4 8
- Ручка 8x40 4 8
- Ручка bm10x50 8
- Рычаг 8
- Рычаг 2 8
- Стойка 8
- Стойка 2 8
- Стол 8
- Упор подвижный 8
- Устройство станка 8
- Позиция по схеме сборки 10
- Гарантийные обязательства 13
- Регулировка высоты строгальных ножей замена установка 13
- Свидетельство о приёмке и продаже 13
- Возможные неисправности и методы их устранения 14
- Опора роликовая 14
- Пылесосы для сбора стружки и древесной пыли 14
- Техническое обслуживание предупреждение для собственной безопасности необходимо выключить станок и отключить вилку из электрической розетки перед выполнением обслуживания станка 14
