Forward 6410 20", зеленый, (rbkw3j64q001) [11/17] Смазка цепи
стр. 20 стр. 21
1. тщательно очистите цепь от грязи и пыли с помощью тряпки.
Рекомендуется использовать растворители и специальные
дегризеры;
2. с помощью масленки нанесите по капле масла на каждый ролик цепи;
3. вращая педали назад, добейтесь проникновения смазки внутрь цепи
между роликами и боковыми пластинами звеньев;
4. с помощью тряпки удалите излишки смазки с цепи.
Несмазанная цепь имеет значительно меньший ресурс и не может
обеспечить четкую работу переключателей.
Если велосипед оборудован дисковыми тормозами, избегайте попадания
любой маслянистой жидкости на поверхность диска и тормозных
колодок!
При попадании смазки на тормозной диск, его поверхность необходимо
обезжирить чистой тряпкой, смоченной ацетоном, либо использовать
специальный удалитель грязи. При попадании масла на тормозные
колодки, их рекомендуется заменить.
Уважаемые потребители, если на вашем велосипеде установлен легко размыкаемый
замок цепи, вы имеете уникальную возможность легко и быстро обслуживать и чистить
цепь. Чистота цепи скажется не только на вашем настроении, так же улучшится качество
переключения.
Для размыкания цепи рекомендуем использовать специальные ключи для
установки и снятия замков.
5. СМАЗКА ЦЕПИ
6. ОБСЛУЖИВАНИЕ ЦЕПИ С ЗАМКОМ
При эксплуатации велосипеда, имеющего 18 передач и более,
не рекомендуется использовать передаточные соотношения,
при которых цепь находится в положении “наибольшая - наибольшая“
или “наименьшая - наименьшая“ передачи.
Эксплуатация трансмиссии в таком положении приведет к ускоренному
износу цепи и звезд.
При переключении цепи по ведущим звездам (передний переключатель)
следует сбрасывать усилие педалирования, по крайней мере до захода
цепи на переключаемую звезду на 6-7 зубьев. В противном случае,
жесткое, без сброса усилия, переключение может вывести из строя
ведущую звезду (загиб, поломка зубьев) или цепь (расклепывание, загиб
звеньев).
При переключении по ведомым звездам (задний переключатель),
также рекомендуется скидывать усилие педалирования.
11, 12 серии, 5340, 5460 - 110 кг
14 серия - 95 кг
13 серия, 5312, 5320, 5330 - 130 кг
tandem 5352 - 2x80 кг
2210, 2220, 2250, 2260 - 110 кг
4412, 4422, 4312, 4322, 4212, 4232 - 80 кг
при замене пружины на более жесткую, соответствующую вашему весу, MAX
допустимая величина нагрузки- 130 кг
Приведенные цифры носят рекомендательный характер. MAX нагрузка может
варьироваться в зависимости от Вашего опыта и стиля катания
7. ПЕРЕКЛЮЧЕНИЕ СКОРОСТЕЙ
8. МАКСИМАЛЬНАЯ ДОПУСТИМАЯ НАГРУЗКА НА ВЕЛОСИПЕД

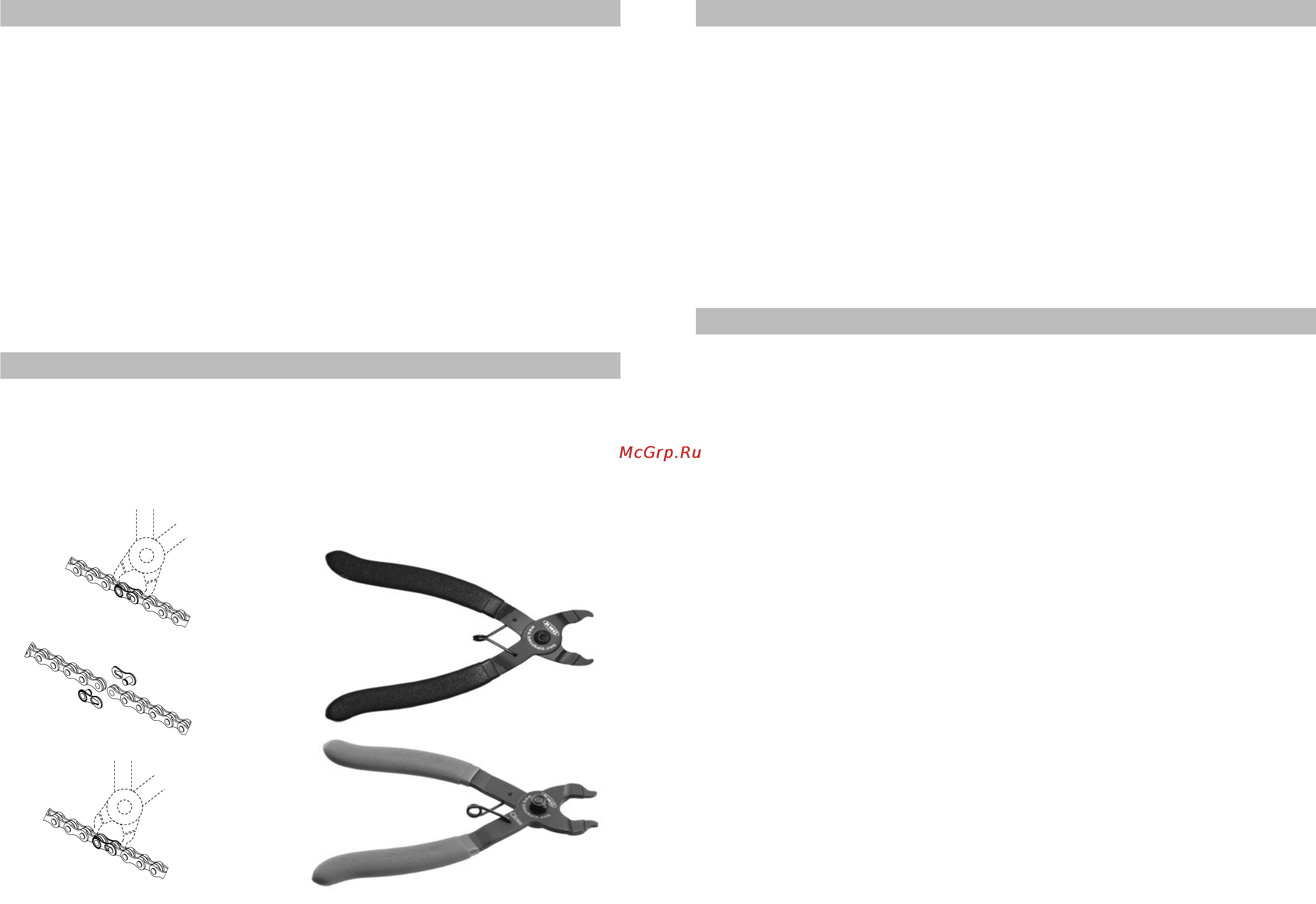

Ключ для размыкания замка
Размыкания замка
Cмыкания замка
Ключ для cмыкания замка
