1. убедитесь, что все сборочные единицы рулевой колонки собраны
правильно и стоят на своих местах (рис. 7);
2. с помощью винта якоря произведите затяжку рулевой колонки
до уровня, когда вилка вращается в рулевой легко и без люфта;
3. выровняйте вынос относительно переднего колеса и затяните
фиксирующие винты (рис. 8);
4. при регулировке выноса руля не превышайте максимально
допустимой высоты установки, рекомендуемой производителем;
1. ослабить винт фиксации высоты подъема выноса;
2. установите необходимый подъем;
3. зафиксируйте винт.
1. убедитесь, что все сборочные единицы
рулевой колонки собраны правильно и
стоят на своих местах (рис. 9);
2. установите необходимую высоту выноса,
выровняйте вынос относительно
переднего колеса и затяните
фиксирующий винт;
3. обращайте внимание на отметку,
ограничивающую высоту подъема выноса.
Подъем выноса выше этой отметки
недопустим;

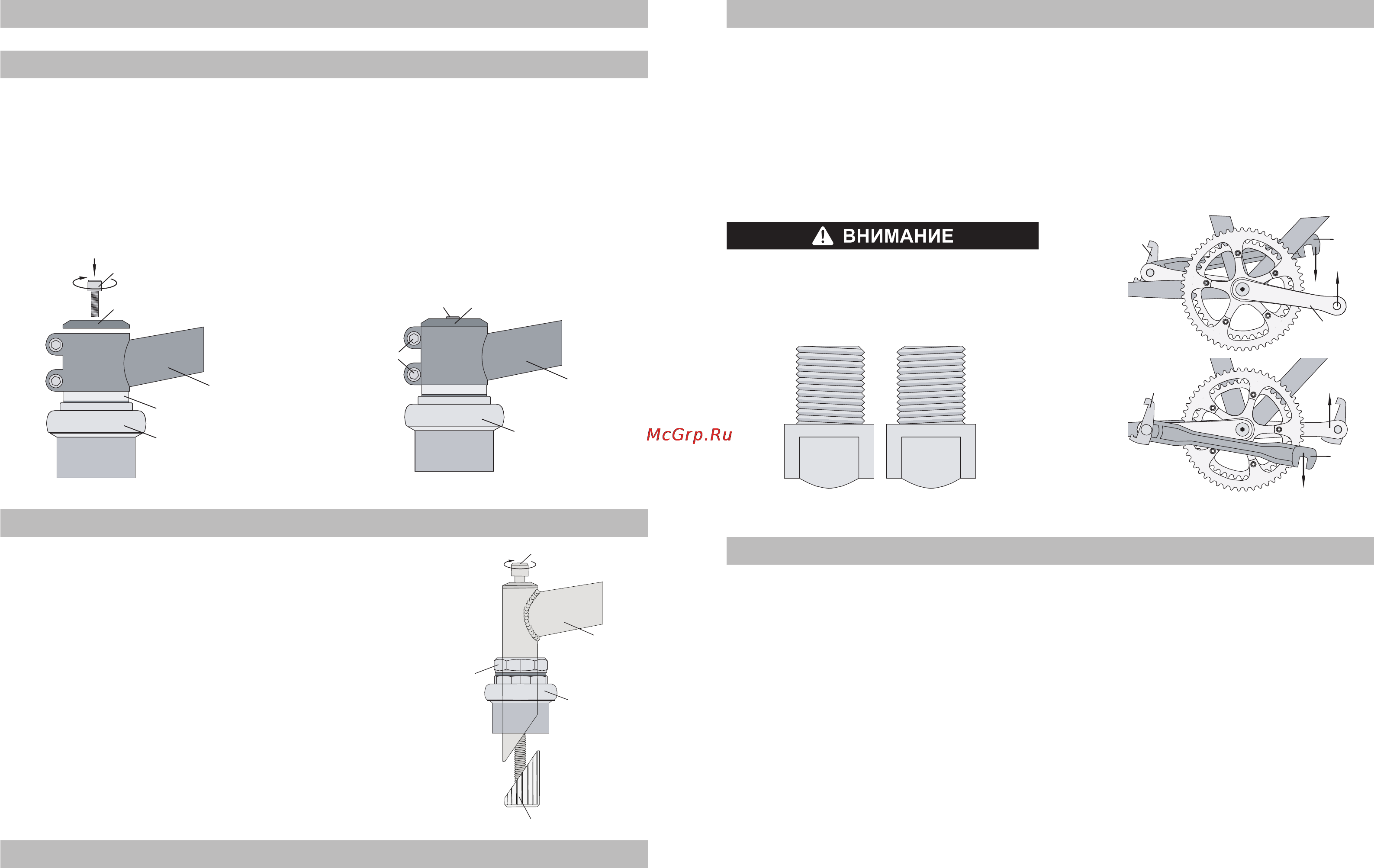

3.2. РЕГУЛИРОВКА РУЛЕВОЙ КОЛОНКИ
3.2.1. РУЛЕВАЯ КОЛОНКА БЕЗРЕЗЬБОВОГО ТИПА
3.2.3. НАСТРОЙКА РЕГУЛИРУЕМОГО ВЫНОСА РУЛЯ
3.2.2. РУЛЕВАЯ КОЛОНКА РЕЗЬБОВОГО ТИПА
винт якоря
фиксирующий винт
вынос
крышка рулевой колонки
рулевая колонка
винт якоря
вынос
крышка рулевой колонки
рулевая колонка
компенсационная шайба
рис. 7
рис. 8
клиновая гайка
фиксирующий винт
вынос
верхний конус
рулевой колонки
контргайка
рис. 9
1. перед регулировкой велосипеда установите педали.
Это облегчит настройку переключателей;
2. по маркировке на оси педалей определите: какая из них правая,
а какая левая (рис. 10) (L-левая, R-правая);
3. установите педали согласно маркировке и с помощью рожкового ключа
на 15 мм затяните, прикладывая усилие 30-35 N/m (рис. 11);
Несоблюдение усилия затяжки может привести к повреждению резьбы
во время установки либо в процессе эксплуатации.
1. установите передний переключатель на подседельной трубе
таким образом, чтобы рамка переключателя была параллельна плоскости
звезд и расстояние от внешней рамки переключателя до большой звезды
составляло 2-4 мм (рис. 12), (рис. 13);
2. установите цепь на меньшую звезду на шатуне и большую звезду на
кассете;
3. с помощью регулировочного винта L (low) отрегулируйте крайнее
внутреннее положение переднего переключателя таким образом,
чтобы цепь находилась на расстоянии 1-2 мм от внутренней стороны
рамки (рис. 14);
4. установив левый шифтер в положение “малая звезда”, зафиксируйте
трос переднего переключателя таким образом, чтобы не было свободного
провиса троса (рис. 15);
5. вращая шатуны вперед, установите цепь на большую звезду на шатуне и
маленькую звезду на кассете;
6. с помощью регулировочного винта на шифтере добейтесь четкой работы
переднего переключателя (рис. 16);
7. с помощью регулировочного винта H (high) отрегулируйте крайнее
внешнее положение переднего переключателя таким образом, чтобы цепь
находилась на расстоянии 1-2 мм от внешней стороны рамки (рис. 17).
3.3. УСТАНОВКА ПЕДАЛЕЙ
3.4. РЕГУЛИРОВКА ПЕРЕДНЕГО ПЕРЕКЛЮЧАТЕЛЯ
левая педаль
шатун
ключ
педаль
правая педаль
L R
педаль
ключ
левая педаль
шатун
ключ
педаль
правая педаль
L R
педаль
ключ
рис. 10 рис. 11
На правой педали - правая резьба,
на левой - левая.
