Forward 6410 20", зеленый, (rbkw3j64q001) [8/17] Инструкция по настройке 3 и 5 скоростной планетарной втулки sturmey archer
стр. 14 стр. 15
1. Выставить положение индикатора на ручке переключения в крайнее высшее
положение (3 или 5 соответственно). Прокрутить педали на 1 оборот.
2. Ручку переключения перевести в положение 2. Прокрутить педали на 1 оборот.

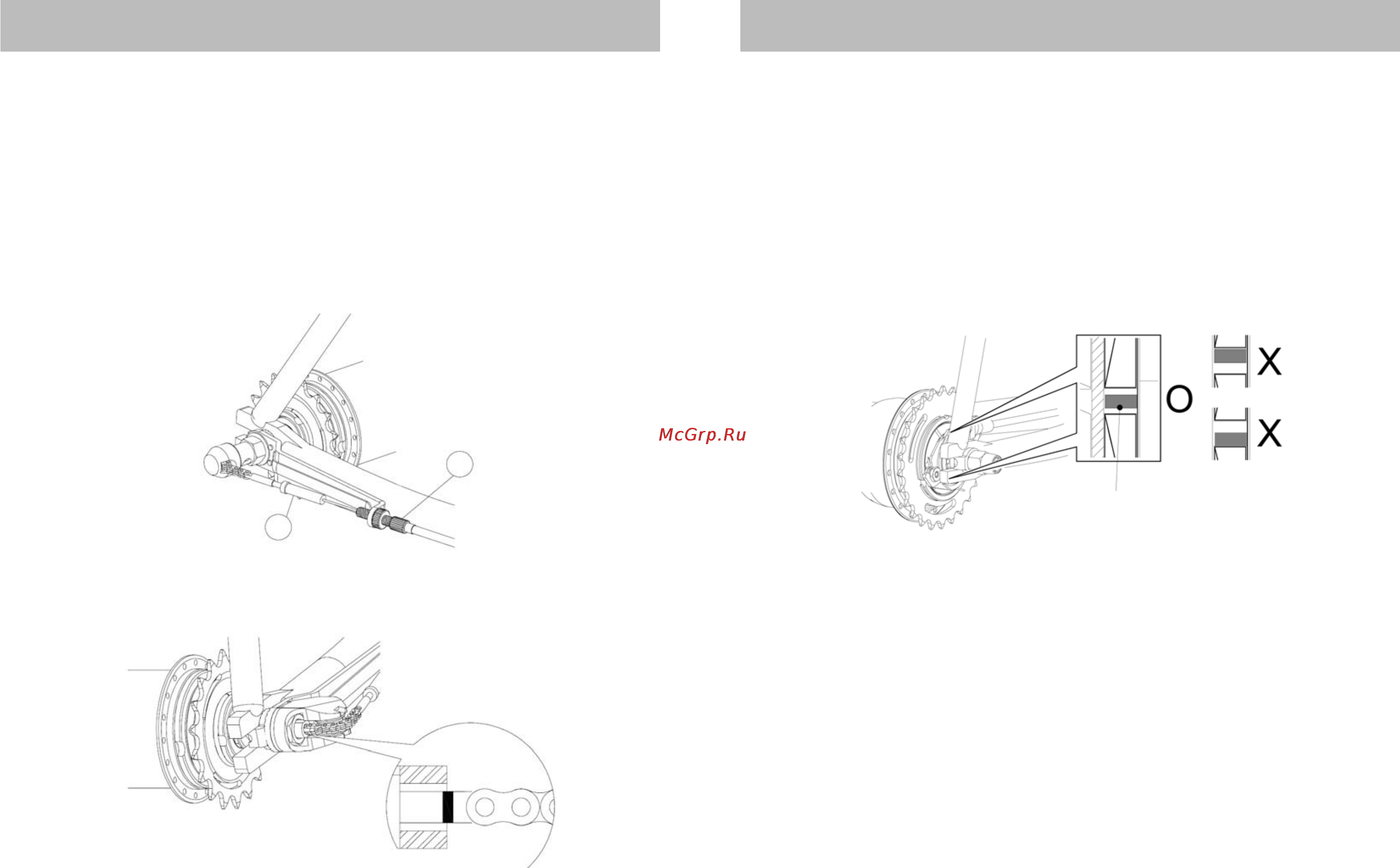

3. Используя регулировочные устройства A и B (рис. 1), выставить положение
индикатора на переключательной цепочке вровень с торцом оси втулки (рис. 2).
Прокрутить педали на 1 оборот.
4. Повторить процедуру пунктов 1 и 2, после этого проверить положение индикатора на
цепочке, при необходимости повторить регулировку.
1. Выставить положение индикатора на ручке переключения в положение 8.
Прокрутить педали на 1 оборот.
2. Ручку переключения перевести в положение индикатора 4.
Прокрутить педали на 1 оборот.
3. Используя регулировочное устройство , выставить положение желтого индикатора по
центру окошка (для удобства, их два см. рис. 3). Прокрутить педали на 1 оборот.
4. Повторить процедуру пунктов 1 и 2, после этого проверить положение индикатора в
окошке, при необходимости повторить регулировку.
3.8. ИНСТРУКЦИЯ ПО НАСТРОЙКЕ 3 и 5 СКОРОСТНОЙ ПЛАНЕТАРНОЙ
ВТУЛКИ STURMEY ARCHER
3.9. ИНСТРУКЦИЯ ПО НАСТРОЙКЕ 8 СКОРОСТНОЙ ПЛАНЕТАРНОЙ
ВТУЛКИ STURMEY ARCHER
A
B
рис. 2
рис. 1 рис. 3
выставить положение желтого
индикатора по центру окошка
vip_instructionbook_2013.indd 14-15 31.07.2012 16:01:11
