стр. 12 стр. 13
1. установите тормозные колодки таким образом, чтобы тормозная
поверхность колодки была параллельна тормозной поверхности обода и
располагалась точно посередине (рис. 24);
2. закрутите до упора регулировочный
винт на тормозной ручке
(рис. 25),
и зафиксируйте трос на тормозном
рычаге таким образом, чтобы
расстояние между колодками
и ободом составляло 1-2 мм
(рис. 26);
3. нажимая тормозную ручку, при
необходимости подкорректируйте
регулировочным винтом расстояние
между тормозными колодками и
ободом колеса
(рис. 25);
4. используя регулировочные винты
на тормозных рычагах, добейтесь
равномерного развода тормозных
рычагов
(рис. 27);
5. по мере износа тормозных колодок
и растягивания тросов,
регулируйте натяжение троса
с помощью регулировочного винта
на тормозной ручке
или с помощью винта, фиксирующего
трос на тормозном рычаге,
но при этом не допуская,
чтобы регулировочный винт
был ввинчен в тормозную ручку
менее чем на 5 мм;

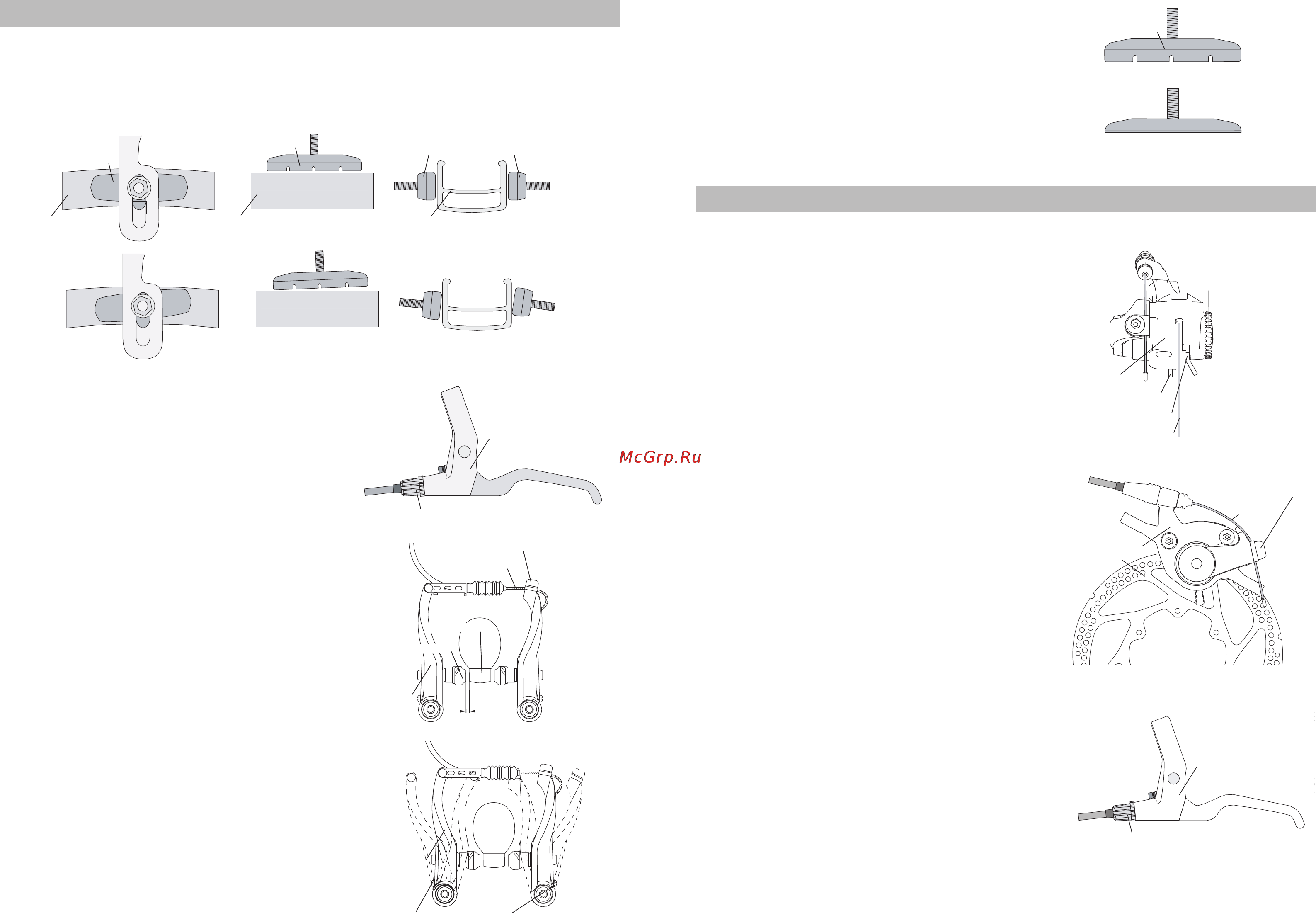

3.6. РЕГУЛИРОВКА ОБОДНЫХ ТОРМОЗОВ
вид сбоку
правильно
неправильно
неправильно неправильно
правильно
правильно
вид сверху вид спереди
тросик
регулировочный винт
1-2 мм.
фиксирующий винт
обод колеса
тормозная колодка
тормозная ручка
тормозной рычаг
обод колеса обод колеса
тормозная колодка
тормозная колодка
тормозная колодка
обод колеса
регулировочный винт
тормозной рычаг
тормозная колодка
рабочее состояние
износ
вид сбоку
правильно
неправильно
неправильно неправильно
правильно
правильно
вид сверху вид спереди
тросик
регулировочный винт
1-2 мм.
фиксирующий винт
обод колеса
тормозная колодка
тормозная ручка
тормозной рычаг
обод колеса обод колеса
тормозная колодка
тормозная колодка
тормозная колодка
обод колеса
регулировочный винт
тормозной рычаг
тормозная колодка
рабочее состояние
износ
рис. 24
вид сбоку
правильно
неправильно
неправильно неправильно
правильно
правильно
вид сверху вид спереди
тросик
регулировочный винт
1-2 мм.
фиксирующий винт
обод колеса
тормозная колодка
тормозная ручка
тормозной рычаг
обод колеса обод колеса
тормозная колодка
тормозная колодка
тормозная колодка
обод колеса
регулировочный винт
тормозной рычаг
тормозная колодка
рабочее состояние
износ
вид сбоку
правильно
неправильно
неправильно неправильно
правильно
правильно
вид сверху вид спереди
тросик
регулировочный винт
1-2 мм.
фиксирующий винт
обод колеса
тормозная колодка
тормозная ручка
тормозной рычаг
обод колеса обод колеса
тормозная колодка
тормозная колодка
тормозная колодка
обод колеса
регулировочный винт
тормозной рычаг
тормозная колодка
рабочее состояние
износ
правильно
неправильно
правильно
неправильно
правильно
неправильно
вид сбоку
правильно
неправильно
неправильно неправильно
правильно
правильно
вид сверху вид спереди
тросик
регулировочный винт
1-2 мм.
фиксирующий винт
обод колеса
тормозная колодка
тормозная ручка
тормозной рычаг
обод колеса обод колеса
тормозная колодка
тормозная колодка
тормозная колодка
обод колеса
регулировочный винт
тормозной рычаг
тормозная колодка
рабочее состояние
износ
вид сбоку
правильно
неправильно
неправильно неправильно
правильно
правильно
вид сверху вид спереди
тросик
регулировочный винт
1-2 мм.
фиксирующий винт
обод колеса
тормозная колодка
тормозная ручка
тормозной рычаг
обод колеса обод колеса
тормозная колодка
тормозная колодка
тормозная колодка
обод колеса
регулировочный винт
тормозной рычаг
тормозная колодка
рабочее состояние
износ
вид сбоку
правильно
неправильно
неправильно неправильно
правильно
правильно
вид сверху вид спереди
тросик
регулировочный винт
1-2 мм.
фиксирующий винт
обод колеса
тормозная колодка
тормозная ручка
тормозной рычаг
обод колеса обод колеса
тормозная колодка
тормозная колодка
тормозная колодка
обод колеса
регулировочный винт
тормозной рычаг
тормозная колодка
рабочее состояние
износ
рис. 27
рис. 26
рис. 25
6. при износе тормозных колодок до
состояния, когда пропадают
канавки, колодки требуется
сменить (рис. 28);
7. со временем изнашивается
тормозная поверхность обода.
В этом случае обод подлежит
замене. Степень износа могут
определить в сервисной
мастерской.
вид сбоку
правильно
неправильно
неправильно неправильно
правильно
правильно
вид сверху вид спереди
тросик
регулировочный винт
1-2 мм.
фиксирующий винт
обод колеса
тормозная колодка
тормозная ручка
тормозной рычаг
обод колеса обод колеса
тормозная колодка
тормозная колодка
тормозная колодка
обод колеса
регулировочный винт
тормозной рычаг
тормозная колодка
рабочее состояние
износ
рис. 28
1. перед регулировкой дисковых
тормозов убедитесь, что
тормозные диски не деформированы,
тормозные колодки ровные и
не имеют задиров;
2. используя визуальные методы контроля,
установите калипер дискового тормоза
таким образом, чтобы тормозная
поверхность колодок была
строго параллельна плоскости
тормозного диска;
3. используя регулировочный винт,
установите неподвижную
тормозную колодку таким образом,
чтобы она находилась
как можно ближе
к тормозному диску, но
при этом не задевала его
при вращении колеса
(рис. 29);
4. отрегулируйте и зафиксируйте
тормозной трос таким образом,
чтобы при нажатии на
тормозную ручку она
не доставала до руля 2-3 см.
(рис. 30),
при необходимости используйте
регулировочный винт на
тормозной ручке
(рис. 31);
5. как правило, полная притирка
дисковых тормозов происходит
после 100-200 км пробега;
6. по мере износа используйте
регулировочный винт
на калипере и тормозной
ручке для установки
необходимого зазора
между колодками.
3.7. РЕГУЛИРОВКА МЕХАНИЧЕСКИХ ДИСКОВЫХ ТОРМОЗОВ
подвижная тормозная колодка
неподвижная тормозная колодка
тормозной диск
тормозной диск
фиксирующий винт
тросик
тормозной каллипер
тормозной каллипер
регулировочный винт
неподвижной тормозной
колодки
регулировочный винт
тормозная ручка
подвижная тормозная колодка
неподвижная тормозная колодка
тормозной диск
тормозной диск
фиксирующий винт
тросик
тормозной каллипер
тормозной каллипер
регулировочный винт
неподвижной тормозной
колодки
регулировочный винт
тормозная ручка
подвижная тормозная колодка
неподвижная тормозная колодка
тормозной диск
тормозной диск
фиксирующий винт
тросик
тормозной каллипер
тормозной каллипер
регулировочный винт
неподвижной тормозной
колодки
регулировочный винт
тормозная ручка
рис. 29
рис. 30
рис. 31
