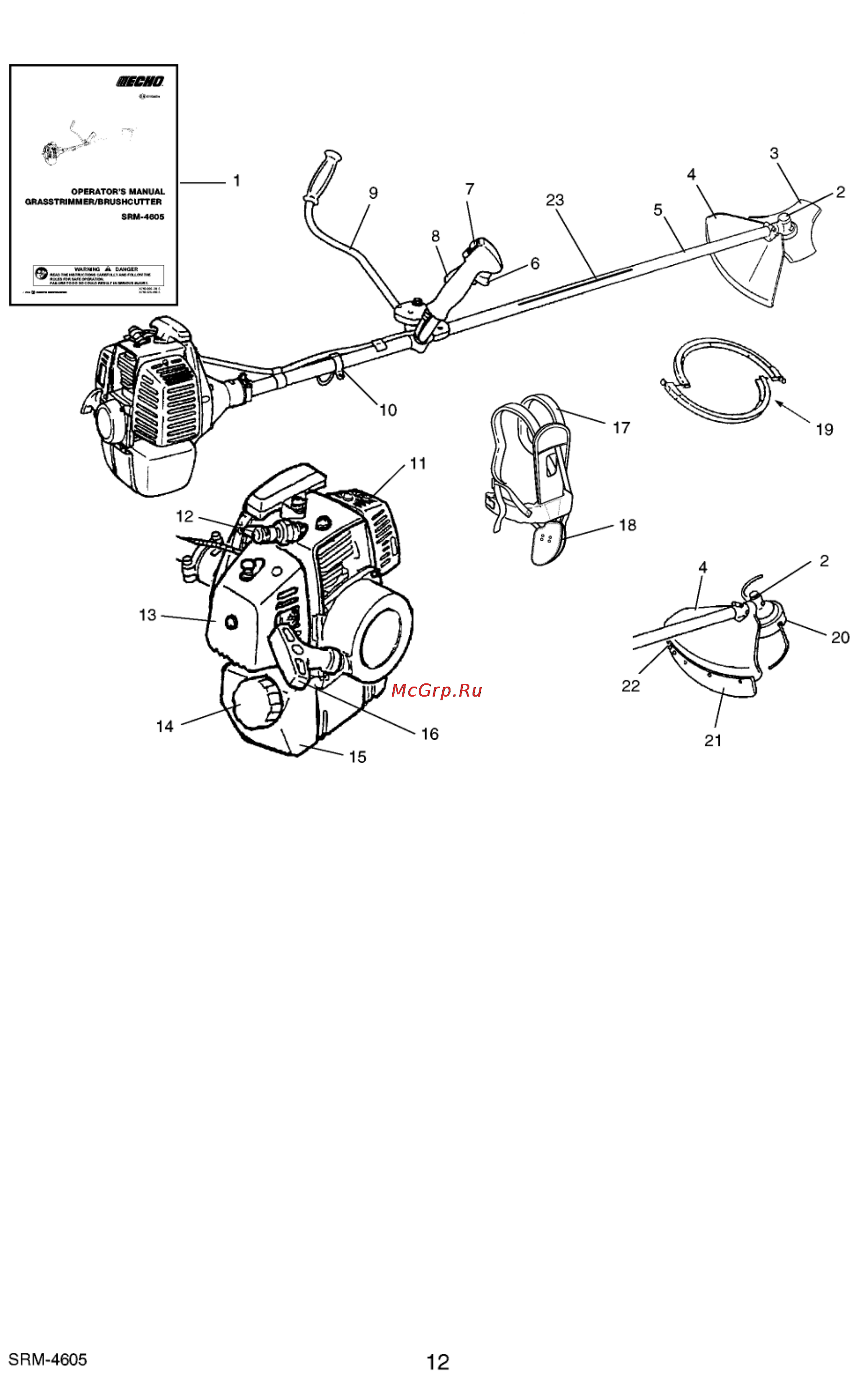

1 РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ – Прила-
гается к инструменту. Перед началом работы
ознакомьтесь с руководством и сохраните его.
2 УГЛОВАЯ ПЕРЕДАЧА – Две скорости при
изменении угла оси вращения.
3 НОЖ С ТРЕМЯ РЕЖУЩИМИ ПЛАСТИНАМИ –
Для кошения травы, зарослей и сорняков.
4 ЗАЩИТНЫЙ ЭКРАН – Используется, чтобы за-
щитить пользователя от отлетающих во время
работы объектов и избежать контакта с вра-
щающимися частями устройства.
5 ТРУБА ВАЛА – Корпус для трансмиссионного
вала.
6 КУРОК ДРОССЕЛЬНОЙ ЗАСЛОНКИ –
Устройство, приводимое в действие пальцем,
для контроля за оборотами двигателя.
7 ПЕРЕКЛЮЧАТЕЛЬ ЗАЖИГАНИЯ –
Переключатель, установленный на курке дрос-
сельной заслонки, вверх – РАБОТА, вниз –
ОСТАНОВКА.
8 СТОПОР КУРКА ДРОССЕЛЬНОЙ ЗАСЛОНКИ –
Блокирует курок дроссельной заслонки
в положении холостого хода, позволяя пользо-
вателю плотно обхватить правую рукоятку.
9 U-ОБРАЗНАЯ РУКОЯТКА – Имеет форму вело-
сипедного руля.
10 ТОЧКА КРЕПЛЕНИЯ УСТРОЙСТВА К РЕМНЮ.
11 КОРПУС ГЛУШИТЕЛЯ – Покрытие, позволяю-
щее избежать контакта с горячей поверхностью
глушителя.
12 СВЕЧА ЗАЖИГАНИЯ
13 ЗАЩИТНАЯ КРЫШКА – Закрывает воздушный
фильтр.
14 КРЫШКА ТОПЛИВНОГО БАКА – Закрывает
топливный бак.
15 ТОПЛИВНЫЙ БАК – В него заливается топливо
и вставляется топливный фильтр.
16 РУКОЯТКА СТАРТЕРА – Для запуска двигателя
потяните рукоятку.
17 ПЛЕЧЕВОЙ РЕМЕНЬ – Ремень, позволяю-
щий повесить инструмент на плечо.
18 НАБЕДРЕННИК – Для защиты ног и одежды.
19 ФУТЛЯР ДЛЯ НОЖЕЙ – При перевозке ножей
упакуйте их должным образом.
20 РЕЖУЩАЯ ГОЛОВКА С НЕЙЛОНОВОЙ НИТЬЮ
– Для подрезания травы.
21 ЗАЩИТНАЯ ПЛАСТИНА – Дополнительно сред-
ство защиты для работы с режущей головкой с
нейлоновой нитью.
22 РЕЖУЩИЙ КРАЙ – Регулирует длину нити. При
работе с режущей головкой с нейлоновой нитью
используйте защитный экран.
23 НАКЛЕЙКА БЕЗОПАСНОСТИ — № детали
890617-43130
ОПИСАНИЕ
