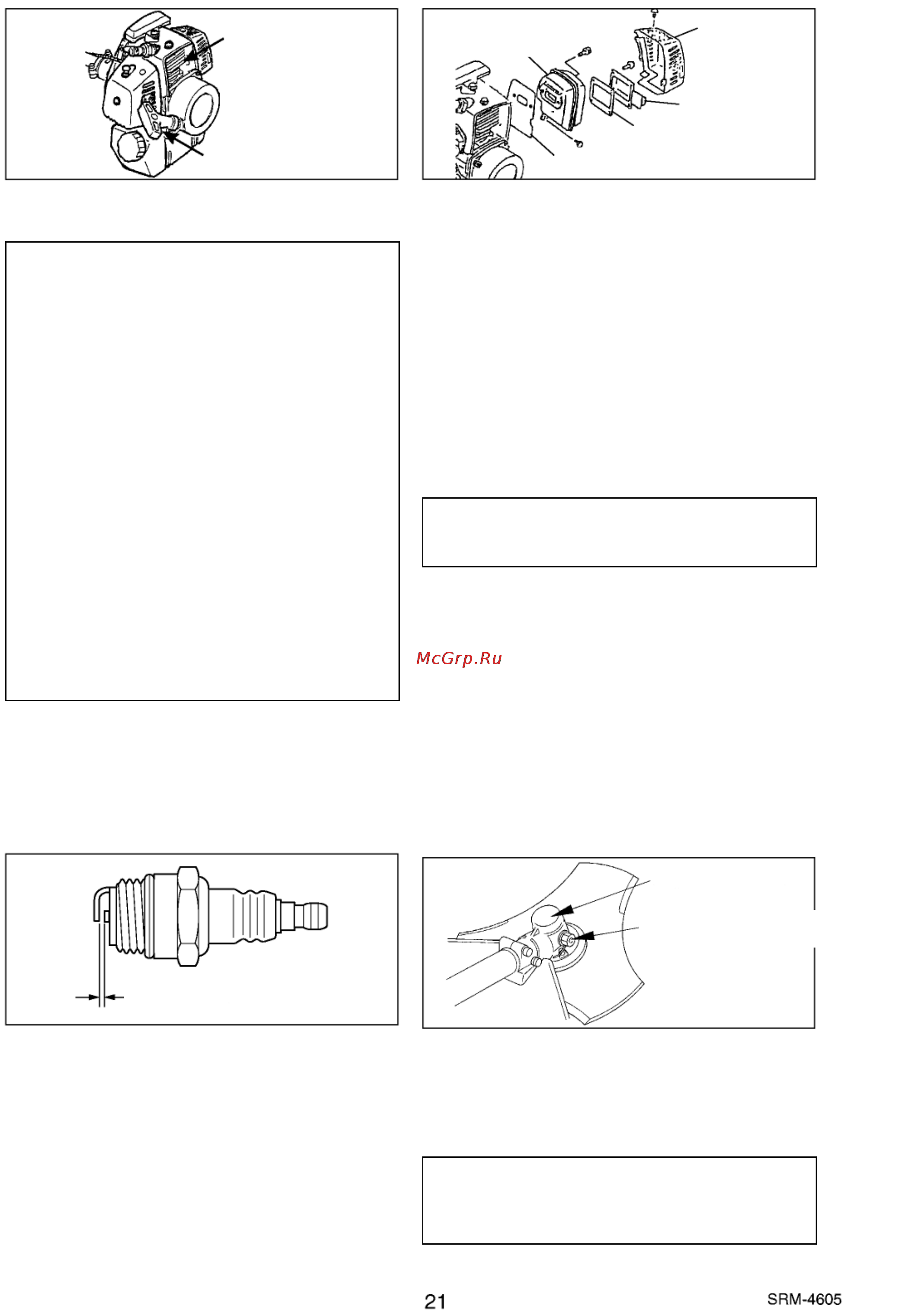

ОБСЛУЖИВАНИЕ СИСТЕМЫ
ОХЛАЖДЕНИЯ
ВАЖНО!
Чтобы поддерживать нужную рабочую темпера-
туру двигателя, охлаждающий воздух должен
свободно проходить через промежутки между
ребрами цилиндра. Этот воздушный поток уно-
сит тепло, образующееся за счет сгорания топ-
лива.
Перегрев и заклинивание двигателя могут про-
изойти, если:
• воздухозаборники заблокированы, и охлаж-
дающий воздух не достигает цилиндра,
или
• в промежутках между ребрами цилиндра ско-
пились пыль и трава. Эти скопления изоли-
руют двигатель и не позволяют отводить те-
пло. Удаление засоров охлаждающих каналов
и очистка охлаждающих ребер являются
стандартными операциями техобслуживания.
Любые поломки, связанные с плохим об-
служиванием, не подпадают под гаран-
тию.
ГЛУШИТЕЛЬ И ВЫПУСКНОЕ ОТВЕРСТИЕ
• Отсоедините провод зажигания от свечи.
• Снимите кожух глушителя.
• Снимите глушитель и тепловой экран.
• Поместите поршень в верхнюю мертвую точку.
Очистите глушитель и выпускное отверстие от на-
гара.
• Осмотрите накладки и замените их, если они по-
вреждены.
• Установите тепловой экран, глушитель и трубо-
провод.
• Установите кожух глушителя и провод зажигания.
ПРИМЕЧАНИЕ:
не поцарапайте цилиндр или поршень при очист-
ке выпускного отверстия.
• Удалите из пространства между ребрами всю пыль
и грязь.
• Перед использованием удалите накопившуюся
грязь с защитной решетки, которая находится
между топливным баком и стартером.
ПРОВЕРКА СВЕЧИ ЗАЖИГАНИЯ
• Проверьте зазор между электродами свечи
зажигания Межэлектродный зазор должен со-
ставлять 0,6–0,7 мм.
• Проверьте степень изношенности электродов.
• Проверьте наличие масла и прочих загрязне-
ний на изоляторе.
• В случае необходимости замените свечу и
затяните ее моментом 15–17 Н•м
(1,5 – 1,7 кг/сил).
УГЛОВАЯ ПЕРЕДАЧА
• Удалите заглушку из угловой передачи.
• Смажьте, если необходимо, шприц-масленку.
• Установите заглушку заново.
ПРИМЕЧАНИЕ:
используйте высококачественную литиевую муль-
тисмазку. НЕ ИСПОЛЬЗУЙТЕ чрезмерное количест-
во смазки.
Кожух глуши-
теля
Охлаждающие ребра
цилиндра
Глушитель
Трубопровод
Уплотнитель
Воздухозаборник
Тепловой экран
Угловая передача
Заглушка смазочного
отверстия
-0,6—0,7 мм.
