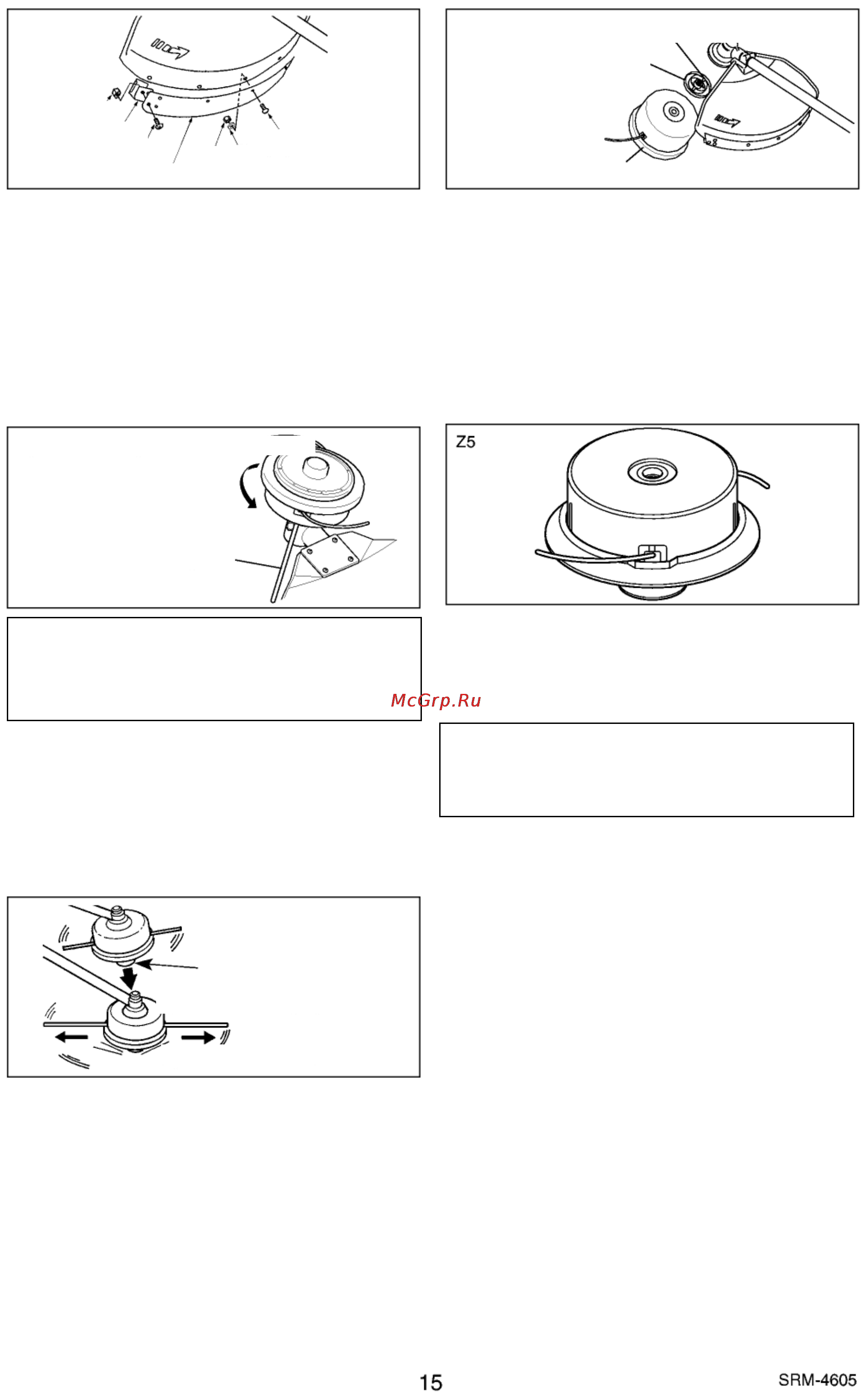

УСТАНОВКА ЗАЩИТНОЙ ПЛАСТИНЫ
(ПРИ РАБОТЕ С РЕЖУЩЕЙ
ГОЛОВКОЙ С НЕЙЛОНОВОЙ НИТЬЮ)
Установите защитную пластину на экран с помо-
щью 4 болтов (M5x18), шайб и гаек.
Прикрепите режущий край к защитной пластине и
закрепите двумя болтами (M5x14) и гайками.
Для обеспечения безопасной работы всегда ис-
пользуйте защитный экран.
УСТАНОВКА РЕЖУЩЕЙ ГОЛОВКИ С
НЕЙЛОНОВОЙ НИТЬЮ
Поместите блокиратор в отверстие, расположенное
справа от угловой передачи, переведите фиксатор
на левую сторону. Вставьте блокиратор дальше в
отверстие фиксатора ножа, чтобы закрепить вывод-
ной вал.
ОСТОРОЖНО!
Надежно прикрепите выводной вал
с помощью блокиратора, чтобы вал не вра-
щался при установке режущего устройства с
нейлоновой нитью.
Плотно прикрепите режущее устройство к валу
(вращайте против часовой стрелки).
Извлеките блокиратор.
РЕЖУЩАЯ ГОЛОВКА С НЕЙЛОНОВОЙ
НИТЬЮ
Тип: Z5
Резьба: Левосторонняя резьба M10 с шагом 1,25
ОСТОРОЖНО!
Используйте только гибкую, неметалличе-
скую нить, рекомендованную корпорацией
KIORITZ.
РЕГУЛИРОВКА НЕЙЛОНОВОЙ НИТИ
• Убедитесь, что в радиусе 15 метров от вас нико-
го нет, внимательно осмотрите находящиеся по-
близости объекты прежде, чем начинать работу.
• Не допускайте вращения режущей головки со
скоростью выше 10 000 об/мин.
• Избегайте контакта режущей головки с посторон-
ними предметами (камнями, кусками бетона, об-
ломками деревьев, бутылками и т. д.)
• Чтобы выпустить нейлоновую нить из катушки,
несильно стукните головкой катушки о землю при
скорости вращения меньше, чем 4500 об/мин.
• Режущий край защитного экрана обеспечит по-
стоянную ширину срезаемой полосы 40 см, ав-
томатически обрезая нейлоновую нить при за-
пуске инструмента.
• Работая при меньшей длине нити, делайте оба
конца одинаковой длины.
Отверстие для фиксатора ножа
Фиксатор ножа
Гайка
Болт M5x18
Реж
у
щий край
Болт M5x14
Шайба
Гайка
Режущая головка с нейлоновой нитью
Защитная пластина
Режущая головка с нейлоновой нитью
Блокиратор
Головка
Слегка стукните
головкой по земле
Появится нейлоновая нить
