Echo SRM-4605 [19/26] Регулировка карбюратора

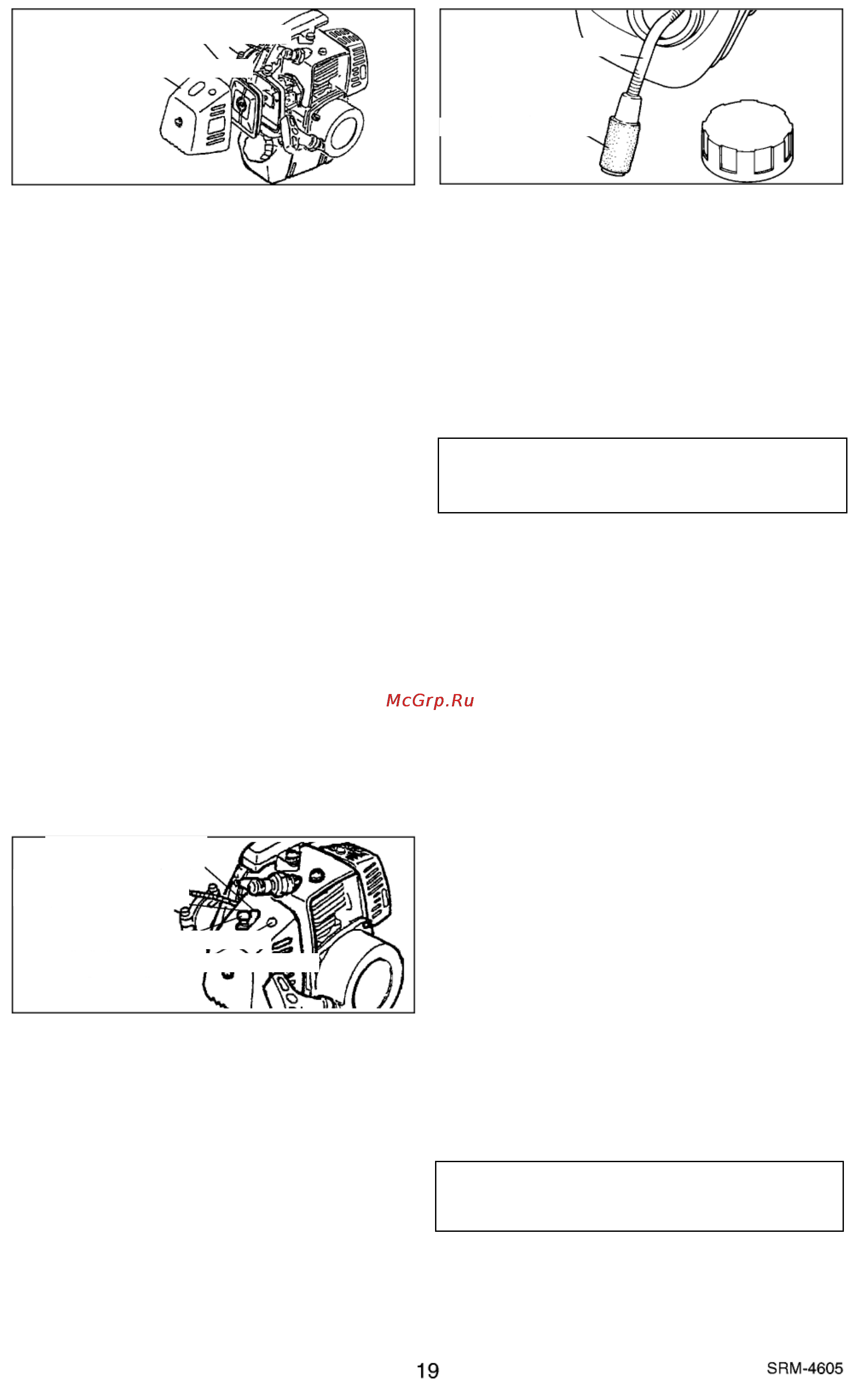

![Echo SRM-4605 [19/26] Регулировка карбюратора](/views2/1016905/page19/bg13.png)
• По любым вопросам обращайтесь к дилеру
ECHO.
ОЧИСТКА ВОЗДУШНОГО ФИЛЬТРА
• Закройте воздушную заслонку. Ослабьте винт и
снимите крышку воздушного фильтра.
• Снимите воздушный фильтр (он находится под
крышкой воздушного фильтра).
• Удалите грязь из фильтра или прочистите его
сжатым воздухом.
• Установите новый воздушный фильтр.
• Установите крышку обратно и затяните винт.
ЗАМЕНА ТОПЛИВНОГО ФИЛЬТРА
• Выньте топливный фильтр через отверстие в топ-
ливном баке, воспользовавшись металлической
проволокой.
• Удалите старый фильтр из топливопровода.
• Установите новый топливный фильтр.
ПРИМЕЧАНИЕ:
В случае больших загрязнений и негодности
фильтра замените его.
ПРОВЕРКА ТОПЛИВНОЙ СИСТЕМЫ
• Проводите проверку каждый раз перед началом
работы.
• После заправки топливом убедитесь в отсутствии
выделения или утечки топлива в областях вокруг
топливопровода, уплотнителя и крышки топливного
бака.
• В случае утечки или выделения существует опас-
ность возгорания топлива. Немедленно выключите
инструмент и обратитесь в сервисную службу ди-
лера для ремонта или замены.
РЕГУЛИРОВКА КАРБЮРАТОРА
Каждый инструмент проходит заводские испытания,
и карбюратор точно настраивается на максималь-
ную производительность. Проводите регулировку,
только пользуясь точным тахометром (см. данные о
числе оборотов в минуту). В отсутствие тахометра
рекомендуется проводить только «Базисную на-
стройку» карбюратора.
Перед регулировкой карбюратора очистите или за-
мените воздушный фильтр, запустите двигатель и
дайте ему поработать несколько минут до достиже-
ния рабочей температуры.
НАСТРОЙКА ХОЛОСТОГО ХОДА
Поверните регулятор оборотов холостого хода про-
тив часовой стрелки пока режущая часть инструмен-
та не начнет вращение, затем открутите винт, повер-
нув его против часовой стрелки, пока режущая часть
инструмента не прекратит вращение. Поверните винт
против часовой стрелки еще на 1/4 оборота.
ОСТОРОЖНО!
Режущая часть инструмента не должна повора-
чиваться при работе на холостом ходу.
Воздушный фильтр
Топливопровод
Крышка воздушного фильтра
Топливный фильтр
L: Регулятор смеси для
низких обо
р
отов
H: Регулятор смеси для
высоких оборотов
Ручка воздушной заслонки
T: Регулятор оборотов холостого хода
ОБСЛУЖИВАНИЕ И УХОД
