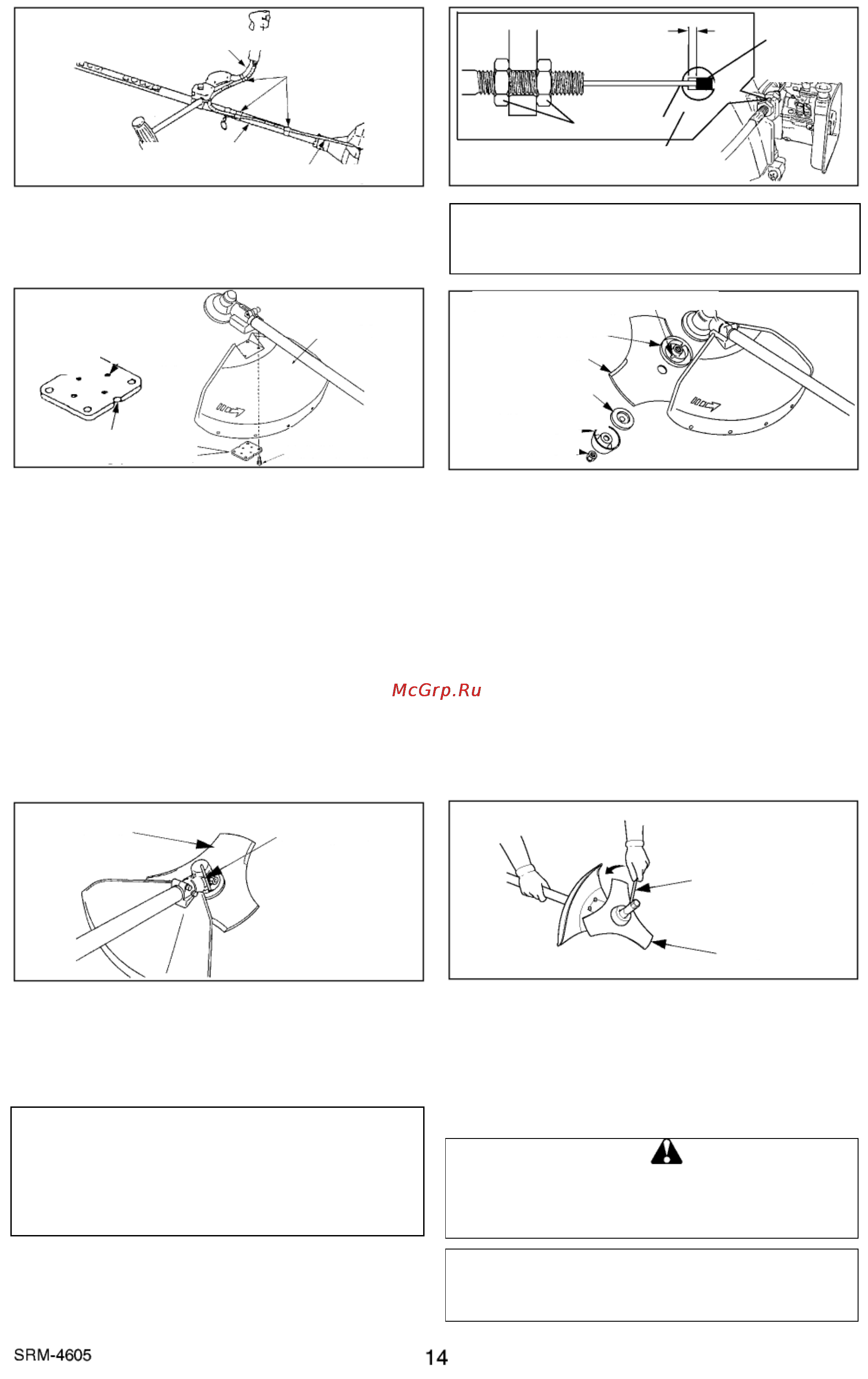

Echo SRM-4605 [14/26] При работе с металлическими лезвиями установка ножа
![Echo SRM-4605 [14/26] При работе с металлическими лезвиями установка ножа](/views2/1016905/page14/bge.png)
Прикрепите провод дроссельной заслонки к трубе
вала в двух местах и к правой части U-образной ру-
коятки в одном месте специальными зажимами.
ОСТОРОЖНО!
Когда сборка будет окончена, выпустите провод
со стороны карбюратора на 1 - 2 мм.
УСТАНОВКА ЗАЩИТНОГО ЭКРАНА
Прикрепите экран на установочную часть угловой
передачи и закрепите его, прижав снизу и слегка
затянув 4 болта (M5x25).
Добейтесь, чтобы выемки и выпуклости на соедини-
тельной пластине совпали с соответствующими вы-
пуклостями и выемками на поверхности экрана, и
закрепите экран, плотно завернув болты 4 (M5x25).
(ПРИ РАБОТЕ С МЕТАЛЛИЧЕСКИМИ
ЛЕЗВИЯМИ) УСТАНОВКА НОЖА
Перед установкой проверьте состояние ножей.
Убедитесь, что они заточены. Тупые ножи увеличат
риск возникновения эффекта отдачи. Маленькие
трещины могут стать причиной поломки ножа: он
может развалиться на части, которые будут разле-
таться во время работы двигателя.
Замените нож в случае даже самых незначитель-
ных повреждений.
Фиксатор ножа, нож, нижний фиксатор ножа, колпа-
чок и вручную затягиваемая гайка.
Поместите блокиратор в отверстие, расположенное
справа от угловой передачи, переведите фиксатор
на левую сторону. Вставьте блокиратор дальше в
отверстие фиксатора ножа, чтобы закрепить вывод-
ной вал.
ОСТОРОЖНО!
Надежно прикрепите выводной вал с по-
мощью блокиратора, чтобы вал не вра-
щался при установке ножа, и можно было
плотно затянуть все гайки.
Затяните гайку (поверните против часовой
стрелки) накидным ключом.
Не налегайте своим весом. Иначе можно сбить резь-
бу на гайке.
Замените гайку и колпачок, даже если они совсем
незначительно изношены.
ВНИМАНИЕ ОПАСНОСТЬ
ЕСЛИ КОЛПАЧОК ИЛИ ГАЙКА ИЗНОШЕНЫ,
СУЩЕСТВУЕТ ВЕРОЯТНОСТЬ ОТХОДА
НОЖА. ЗАМЕНИТЕ ИХ НОВЫМИ.
ОСТОРОЖНО!
Используйте перчатки, чтобы снизить риск
травм в случае случайного контакта с ножами.
1–2 мм.
Правая часть U-образной рукоятки
Конец
провода
Зажим, фикси-
рующий про-
вод
Гайки
Труба вала
Карбюратор
Провод дроссельной заслонки
Отверстие для фиксатора ножа
Фиксатор ножа
Экран
Соедини-
тельная
пластина
Выпуклости на
соединительной
пластине
Нож
Нижний фикса-
то
р
ножа
Колпачок
Выемки на соединительной
пластине
Гайка
Нож
Блокиратор
Накидной ключ
Нож
