JBL gx-a602 [162/470] 扬声器和输入连接
![JBL gx-a602 [162/470] 扬声器和输入连接](/views2/1171003/page162/bga2.png)
6
扬声器和输入连接
将功放上的 (+) 扬声器端子连接至扬声器上的 (+) 端子；将功放上的 (–) 扬声器端子连接至扬声器上的 (–) 端子。
重要信息：请确保功放端子和扬声器端子上的 (+) 和 (–) 裸线没有互相接触或接触到其他端子。电线互接会导致短路而令功放受损。

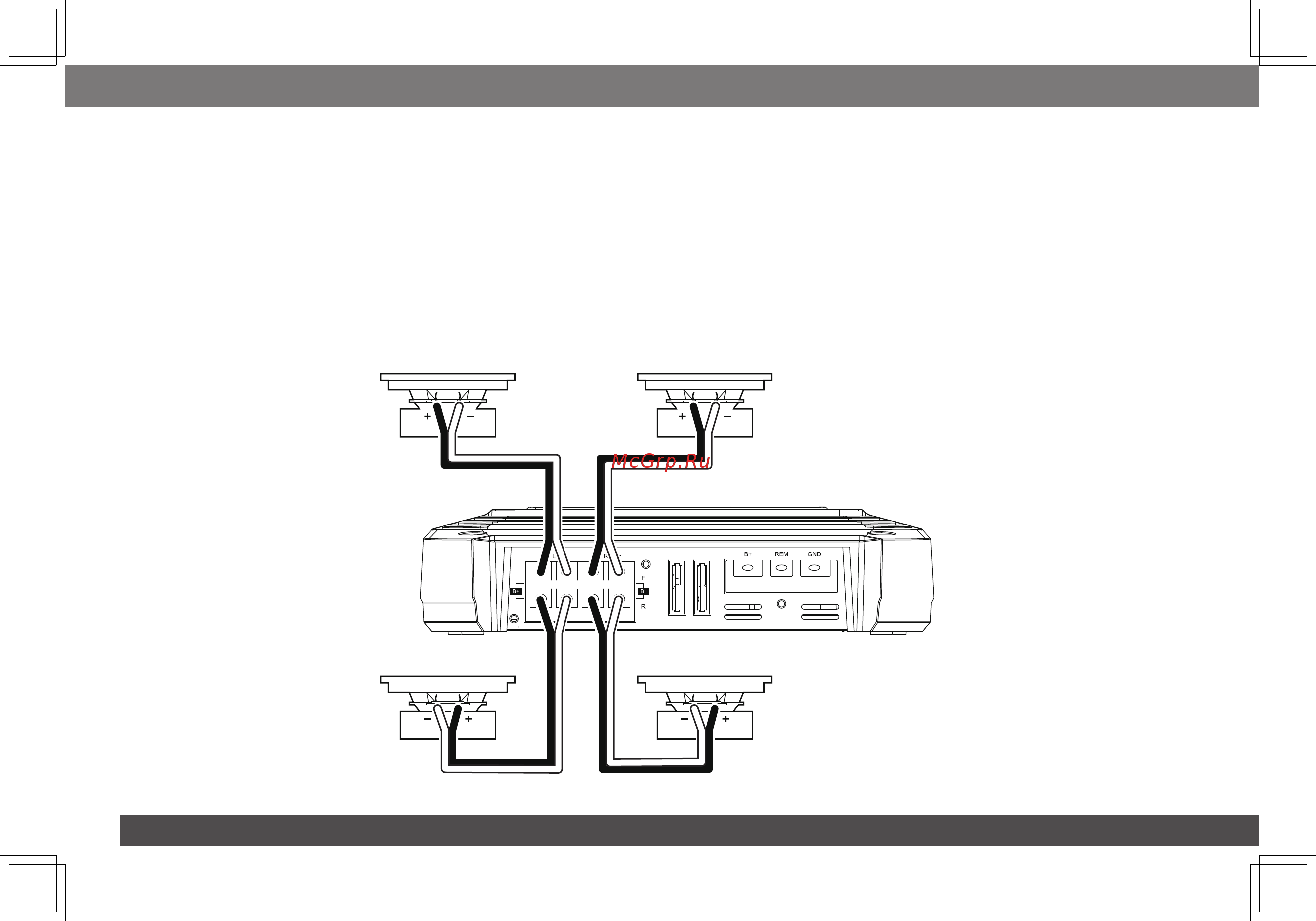

GX-A604 扬声器连接：4 声道操作
最小扬声器阻抗：2 ohms（每个声道）
• 将前置扬声器连接至 FL 和 FR (+) 和 (–) 端子。
• 将后置扬声器连接至 RL 和 RR (+) 和 (–) 端子。
Speaker
Fuses 20A
左前扬声器
左后扬声器
右前扬声器
右后扬声器
