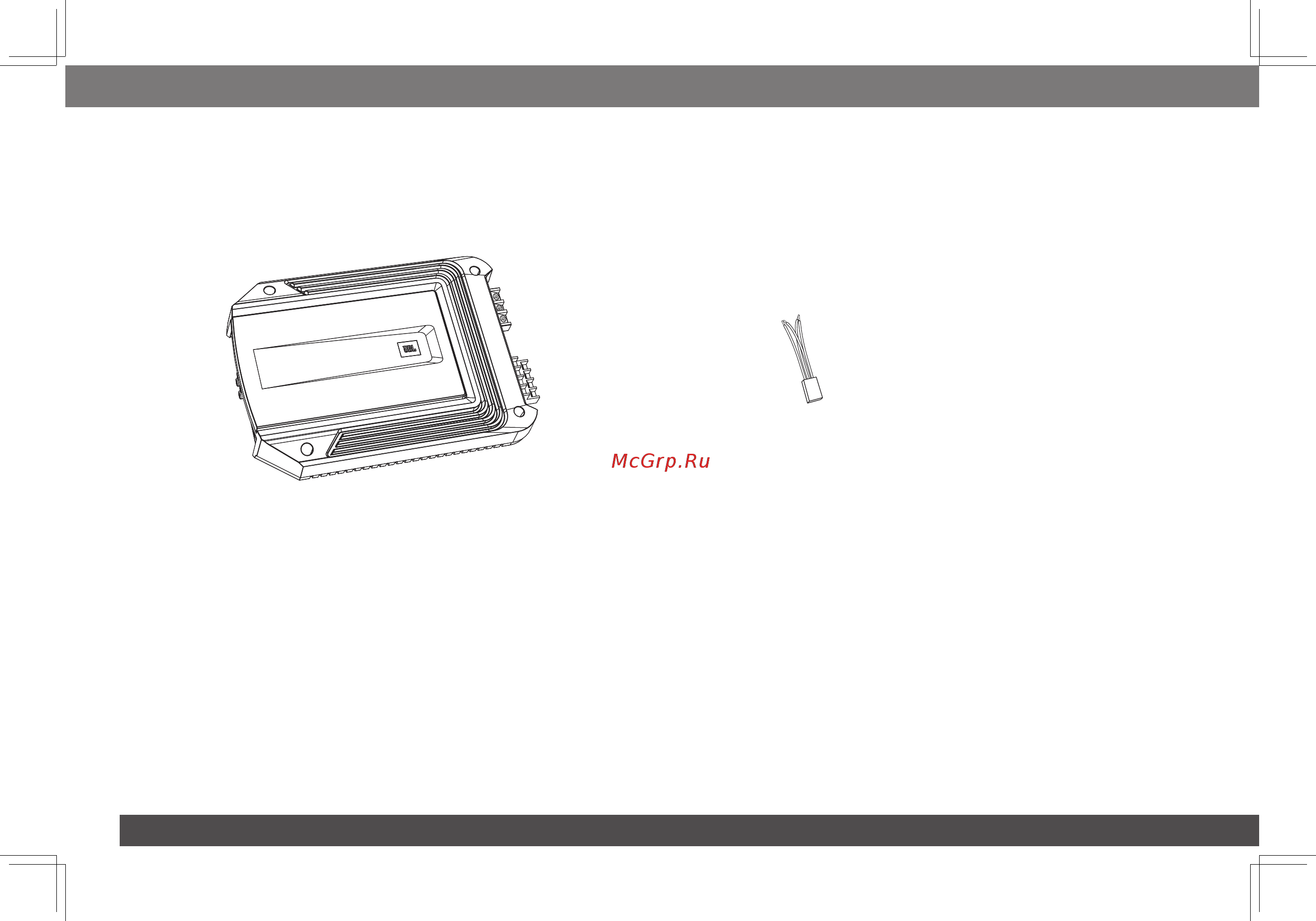

JBL gx-a602 [2/470] Installation warnings and tips
![JBL gx-a602 [2/470] Installation warnings and tips](/views2/1171003/page2/bg2.png)
2
introduction
THANK YOU for purchasing a JBL
®
GX-series amplifier. So we can better serve you should you require warranty service, please retain your original
sales receipt and register your amplifier online at www.jbl.com.
included items
GX-Series Amplifier (x 1)
Speaker-level input harness
(GX-A602, GX-A3001 x 1)
(GX-A604 x 2)
locAtion And mountinG
Although these instructions explain how to install GX-series amplifiers in a general sense, they do not show specific installation methods that may be
required for your particular vehicle. If you do not have the necessary tools or experience, do not attempt the installation yourself. Instead, please ask
your authorized JBL car audio dealer about professional installation.
InstallatIon WarnIngs and tIps
IMPORTANT: Disconnect the vehicle’s negative (–) battery terminal before beginning the installation.
•Alwayswearprotectiveeyewearwhenusingtools.
•Checkclearancesonbothsidesofaplannedmountingsurface.Besurethatscrewsorwireswillnotpuncturebrakelines,fuellinesorwiring
harnesses, and that wire routing will not interfere with the safe operation of the vehicle.
•Whenmakingelectricalconnections,makesuretheyaresecureandproperlyinsulated.
•Ifyoumustreplaceanyoftheamplifier’sfuses,besuretousethesametypeoffuseandcurrentratingasthatoftheoriginal.
