JBL gx-a602 [202/470] 크로스 오버 제어 설정
![JBL gx-a602 [202/470] 크로스 오버 제어 설정](/views2/1171003/page202/bgca.png)
20
크로스 오버 제어 설정
gX-a604: 4채널 작동
입력 모드 스위치: 입력 모드 스위치를 "4CH" 위치로 설정합니다.
전면 크로스오버 필터 스위치: 전면 크로스오버 필터 스위치를 "ON"(고음 통과) 위치로 설정합니다. 이렇게 하면 스피커로 전송되는 저주파수
에너지양이 제한되어 왜곡 현상이 현저하게 줄어들어 스피커 손상을 예방할 수 있습니다. 예외 사항: 큰 저음을 처리할 수 있는 대형 풀 레인지 스피커
(6" x 9" 이상)를 앰프의 전면 채널에 연결한 상태에서
시스템의 서브우퍼를 사용하지 않을 경우
전면 크로스오버 필터 스위치를 "OFF"(풀 레인지)
위치로 설정합니다.
후면 크로스오버 필터 스위치: 후면 크로스오버 필터 스위치를 "HP"(고음 통과) 위치로 설정합니다. 이렇게 하면 스피커로 전송되는 저주파수
에너지양이 제한되어 왜곡 현상이 현저하게 줄어들어 스피커 손상을 예방할 수 있습니다. 예외 사항: 큰 저음을 처리할 수 있는 대형 풀 레인지 스피커
(6" x 9" 이상)를 앰프의 전면 채널에 연결한 상태에서
시스템의 서브우퍼를 사용하지 않을 경우
후면 크로스오버 필터 스위치를 "FLAT"(풀 레인지)
위치로 설정합니다.
후면 크로스오버 제어: 후면 크로스오버 스위치가 "HP" 위치로 설정되어
있을 경우 후면 크로스오버 제어에서 스피커로 전송되는 저주파수가
볼륨에서 줄기 시작하는 주파수를 결정합니다.
앰프를 4채널 모드로 실행할 경우 앰프 채널에 연결된 스피커 크기에
따라 후면 크로스오버 제어를 설정해야 합니다. 스피커가 작을수록
제어를 설정하여 스피커가 손상되지 않도록 보호해야 합니다.
크로스오버 주파수를 처
음 설정한 후 익숙한 강도의 저음으로 음악을
들어 보십시오. 스피커 소리가 왜곡되었거나 듣기 힘들 경우 크로스오버

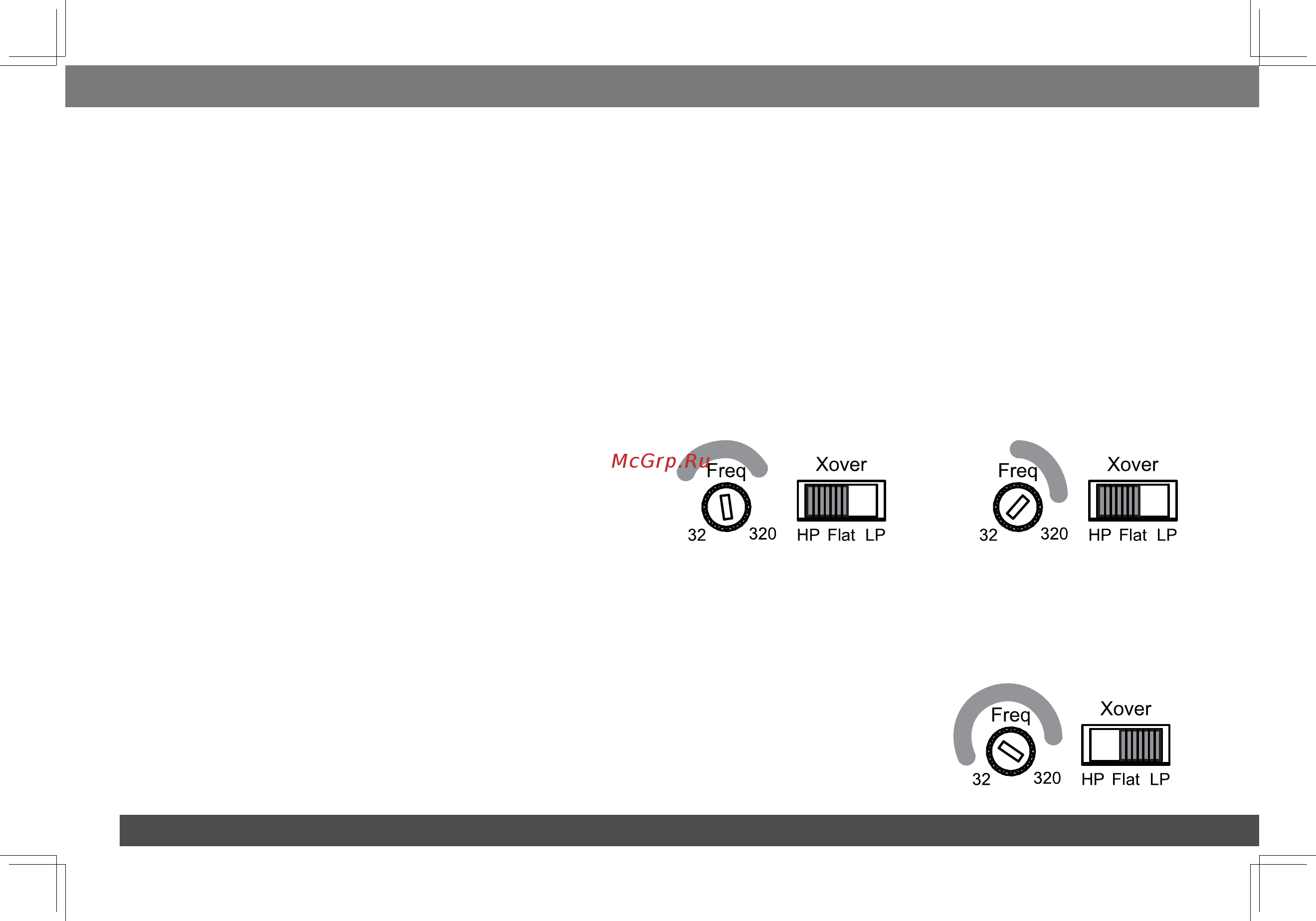

주파수 제어를 더 높이 설정하여 왜곡/듣기 힘든 소리를 제거하십시오. 오른쪽 그림에 여러 가지 스피커 크기에 대해 권장하는 크로스오버 필터
주파수 범위가 나와 있습니다.
gX-a604: 3채널 작동
입력 모드 스위치: 입력 모드 스위치를 "4CH" 위치로 설정합니다.
전면 크로스오버 스위치: 전면 크로스오버 스위치를 "ON"(고음 통과) 위치로 설정합니다. 이렇게 하면 스피커로
전송되는 저주파수 에너지양이 제한되어 왜곡 현상이 현저하게 줄어들어 스피커 손상을 예방할 수 있습니다.
후면 크로스오버 필터 스위치: 서브우퍼 또는 우퍼를 후면 채널에 연결할 경우 후면 크로스오버 필터 스위치를
"LP"(저음
통과) 위치로 설정합니다. 이렇게 하면 우퍼 또는 서브우퍼로 전송되는 고주파수 에너지양이
제한되어 보컬 및 기타 중간 범위 소리의 선명도가 향상됩니다.
6" 및 5" 스피커 4" 이하 스피커
저음 통과 작동:
서브우퍼 및 우퍼
