使用扬声器电平输入
如果您的源设备没有线路电平输出，您可以使用随附的扬声器电平输入线束，将功放连接至源设备的扬声器输出。
从左至右，这些导体分别为：L+、L–、R–、R+（请参见右图）。所有 GX 系列功放型号上的扬声器电平连接器都是
采用这个布线配置。
按照上文各章节中的指引，用扬声器电平连接器取代线路电平连接器。
GX-A602 扬声器连接：双声道操作
最小扬声器阻抗：2 ohms（每个声道）

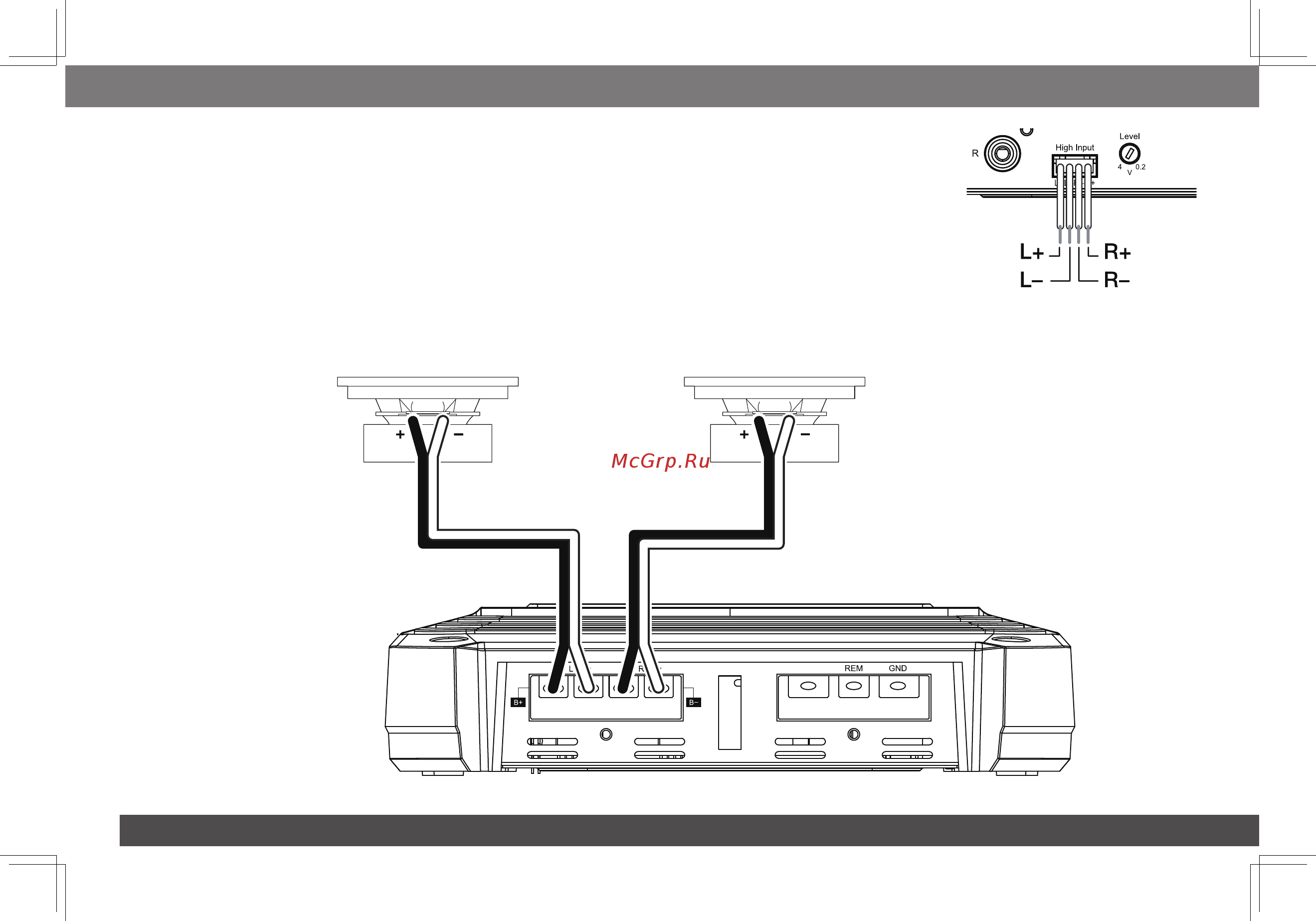

将左和右扬声器连接至 FL 和 FR (+) 和 (–) 端子。
Fuse 25A
+12V
Speaker
左前扬声器 右前扬声器
