Conguration du BIOS

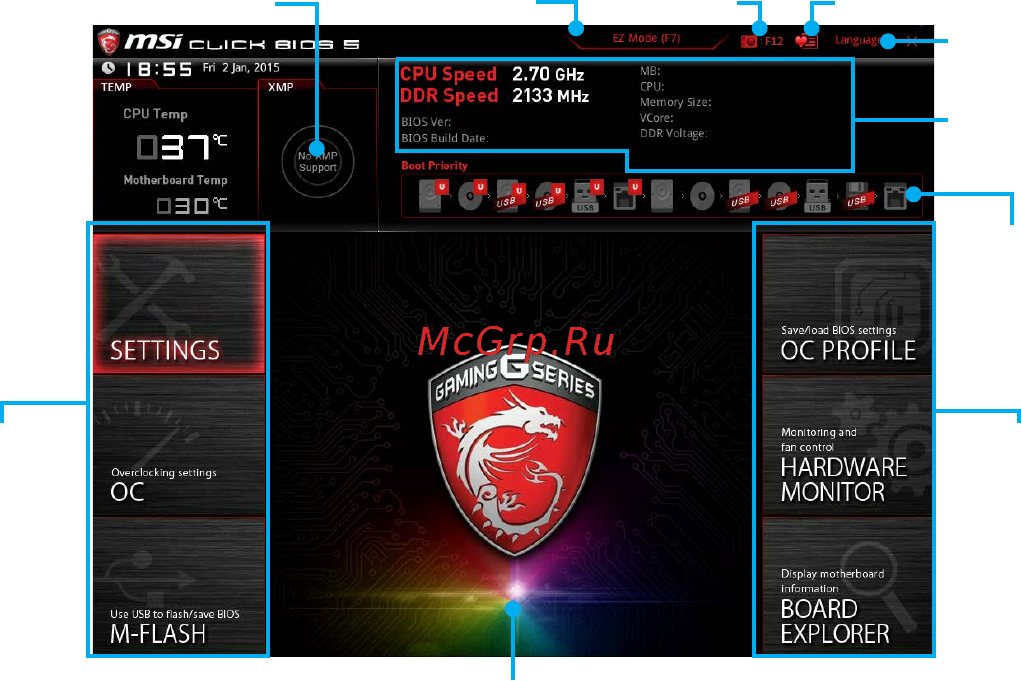

Advanced mode (mode avancé)
Appuyez sur le Setup Mode switch (interrupteur de modes de réglages) ou sur la
touche de fonction F7 pour commuter entre le mode simplifié et le mode avancé.
XMP switch
System
information
Boot device
priority bar
BIOS menu
selection
Language
Favorites ScreenshotSetup Mode switch
Menu display
BIOS menu
selection
● XMP switch/ Setup Mode switch/ Screenshot/ Favorites/ Language/ System
information/ Boot device priority bar - veuillez vous référer à la partie EZ mode
pour plus de précision.
● BIOS menu selection (Sélection du menu BIOS) : les options suivantes sont
disponibles:
▶ SETTINGS(réglages) : permet de personnaliser les paramètres du chipset et du
démarrage des périphériques.
▶ OC : permet d’ajuster la fréquence et la tension. L’augmentation de la fréquence
peut améliorer les performances.
▶ M-FLASH : permet de mettre le BIOS à jour avec un lecteur flash USB.
▶ OC PROFILE : permet de gérer les profils d'overclocking.
▶ HARDWARE MONITOR : permet de régler la vitesse des ventilateurs et de
surveiller la tension du système.
▶ BOARD EXPLORER : fournit des informations sur les périphériques installés sur
la carte mère.
● Menu display (Ecran de menu) : affiches les menus de réglages BIOS et les
informations à configurer.
