19

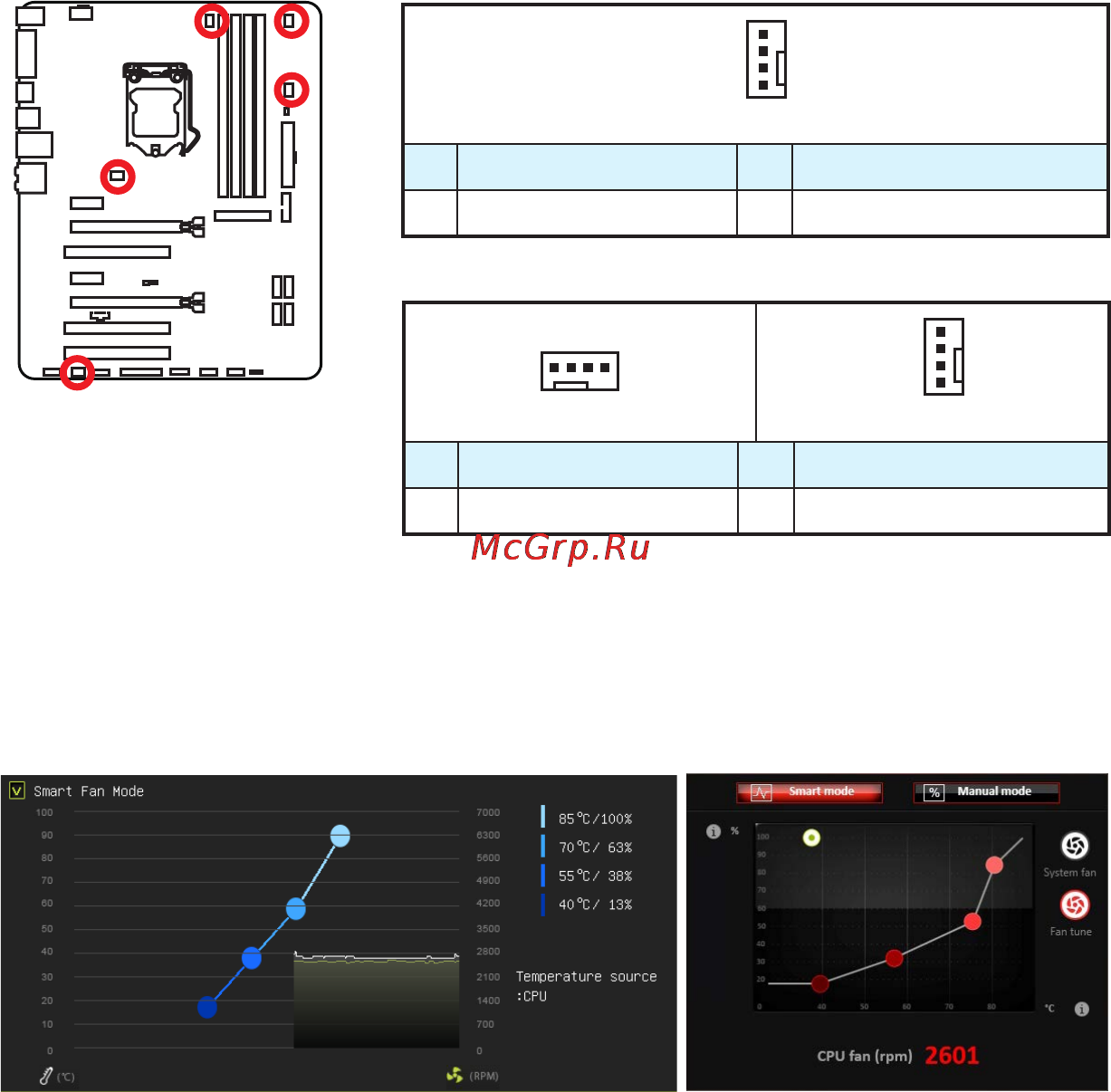

Übersicht der Komponenten
CPUFAN1~2, SYSFAN1~3: Stromanschlüsse für Lüfter
Diese Anschlüsse können im PWM (Pulse Width Modulation) Modus
oder Spannungsmodus betrieben werden. Im PWM-Modus bieten die
Lüfteranschlüsse konstante 12V Ausgang und regeln die Lüftergeschwindigkeit
per Drehzahlsteuersignal. Im Spannungsmodus bestimmen die Lüfteranschlüsse
die Lüftergeschwindigkeit durch Ändern der Spannung. Wenn Sie ein 3-Pin (Non-
PWM) Lüfter an einen PWM-Modus Lüfteranschluss anschließen, läuft der Lüfter mit
höchster Drehzahl und kann unangenehm laut werden.
1
CPUFAN1/ CPUFAN2
1 Ground 2 +12V
3 Sense 4 Speed Control Signal
Lüfteranschluss des PWM-Modus
Lüfteranschluss des Spannung-Modus
Lüfterdrehzahl steuern
Es gibt zwei Möglichkeiten zur Steuerung der Lüfterdrehzahl. Sie können unter BIOS
> HARDWARE MONITOR die Drehzahl ändern oder die COMMAND CENTER
Anwendung verwenden.
BIOS > HARDWARE MONITOR COMMAND CENTER
Beide Verfahren benutzen einen Graphen, mit dem man die Lüfterdrehzahl im Bezug
auf die CPU-Temperatur anpassen kann.
1
SYSFAN1/ SYSFAN2
1
SYSFAN3
1 Ground 2 Voltage Control
3 Sense 4 NC
