Настройка BIOS
Режим разгона
Нажмите переключатель режимов установки или функциональную клавишу F7
для переключения между режимами EZ и разгона в настройки BIOS.
Переключатель XMP
Информация
о системе
Приоритет
загрузочных
устройств
Выбор меню
BIOS
Язык
Избранное Скриншот
Переключатель
режимов установки

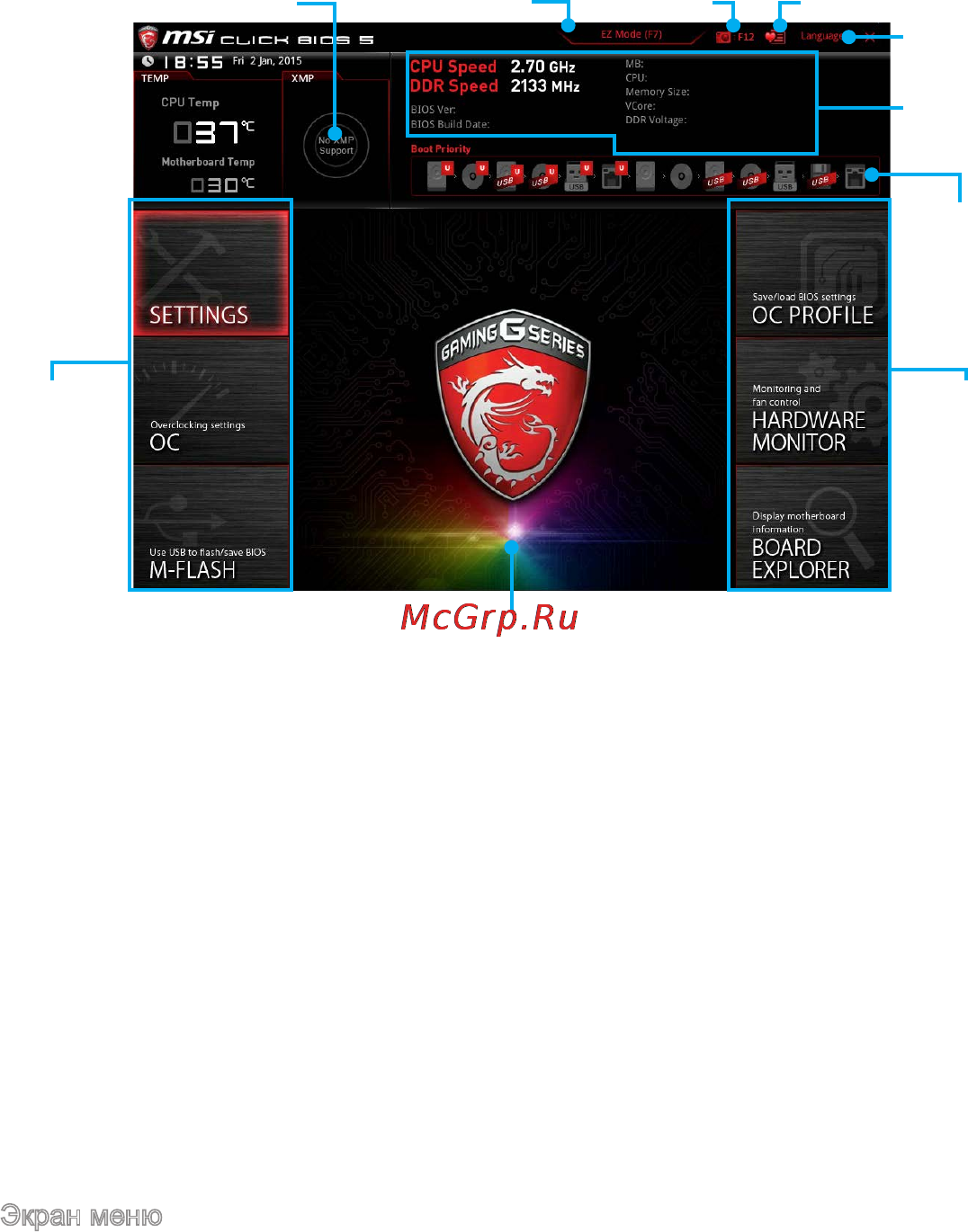

Экран меню
Выбор меню
BIOS
● Переключатель XMP/ Переключатель режимов установки/ Скриншот/
Избранное/ Язык/ Информация о системе/ Приоритет загрузочных
устройств - пожалуйста, обратитесь к разделу Режим EZ.
● Выбор меню BIOS - доступны следующие опции:
▶ SETTINGS - в данном меню представлены настройки чипсета и загрузочных
устройств.
▶ OC - данное меню содержит элементы настройки частот и напряжений.
Увеличение частоты приводит к увеличению производительности.
▶ M-FLASH - позволяет выбрать метод обновления BIOS с USB флэш-диска.
▶ OC PROFILE - позволяет управлять профилями разгона.
▶ HARDWARE MONITOR - позволяет установить скорость работы
вентиляторов и мониторинг напряжений системы.
▶ BOARD EXPLORER - предоставляет информации об установленных
устройствах на материнской плате.
●
Экран меню - отображаются настройки BIOS и дополнительная информация.
