15
Übersicht der Komponenten

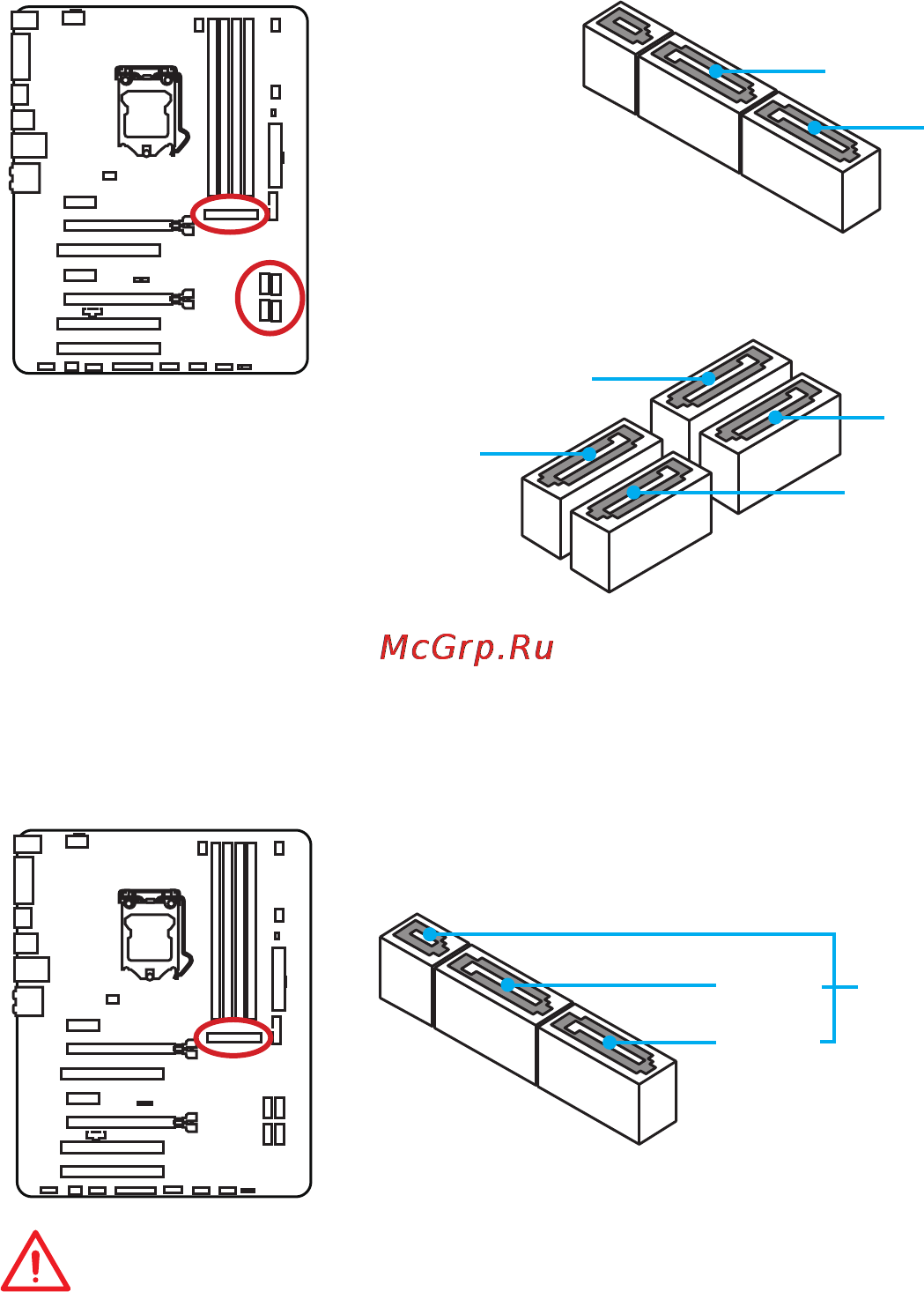

SE1_21: SATAe Anschluss
Dieser Anschluss ist SATAe (SATA Express) Schnittstellenmodul. Pro SATAe
Anschluss kann ein SATAe-Gerät oder zwei ältere SATA-Geräte angeschlossen
werden.
SATA1
SATA2
SATAe1
Wichtig
●
Knicken Sie das SATA- oder SATAe-Kabel nicht in einem 90° Winkel. Datenverlust
könnte die Folge sein.
●
SATA-Kabel hat identische Stecker an beiden Enden. Es wird empfohlen den
achen Stecker auf dem Motherboard einstecken.
SATA5
SATA3
SATA2
SATA6
SATA4
SATA1
SATA1~6: SATA 6Gb/s Anschlüsse
Diese Anschlüsse basieren auf der Hochgeschwindigkeitsschnittstelle SATA 6Gb/s.
Pro Anschluss kann ein SATA Gerät angeschlossen werden.
