日本語
118

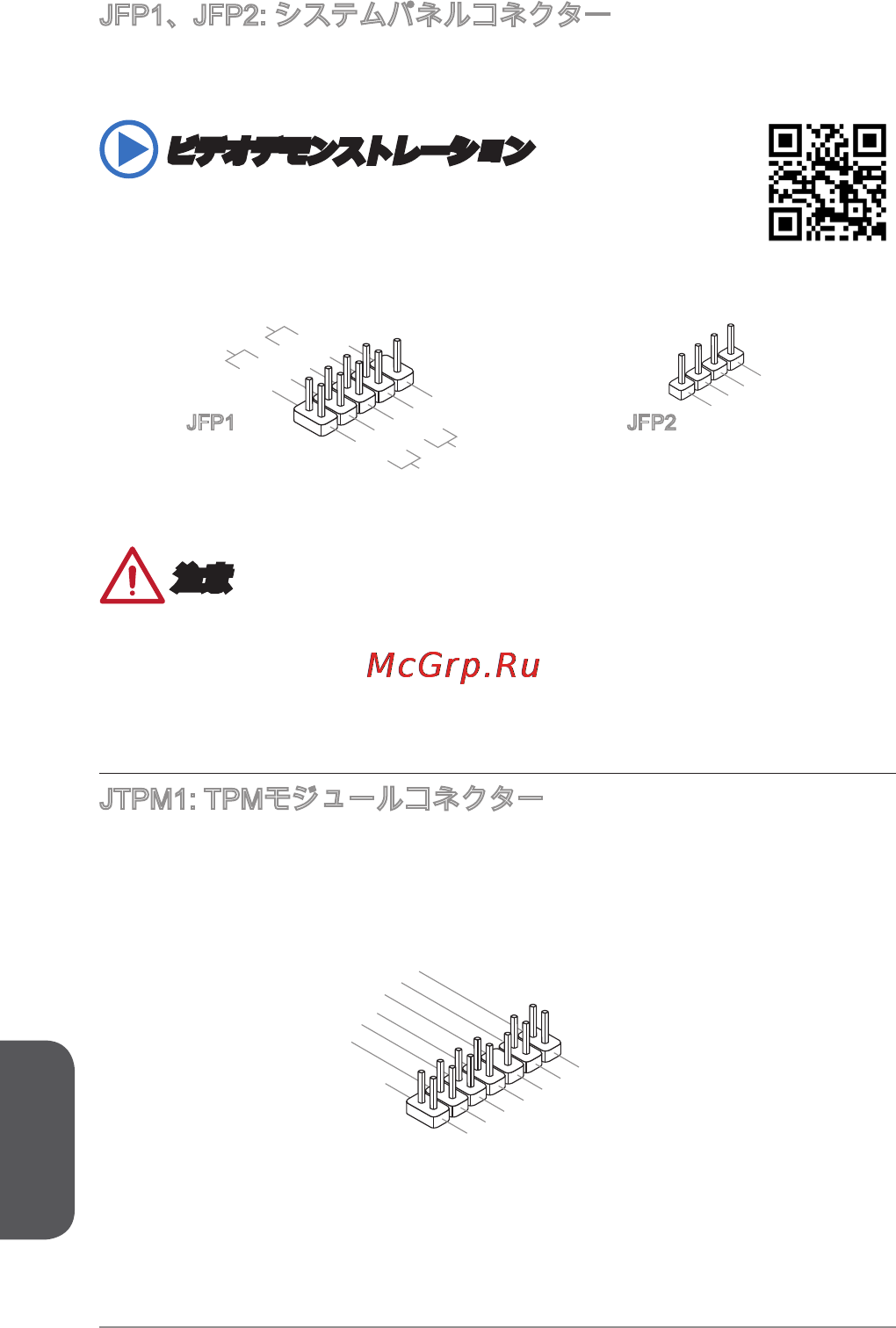

JFP1、JFP2: システムパネルコネクター
本製品にはケースのフロントパネルとの接続用にフロントパネルコネクターが用意
されています。オプションのM-Connectorを使用するとケーブルの取り付けが簡単に
なります。ケースからの配線をM-Connectorに差し込み、接続します。
ビデオデモンストレーション
フロントパネルコネクターの取り付け方法はビデオで確認できま
す。
http://youtu.be/DPELIdVNZUI
3.BUZ-
4.Speaker+
1.
Speaker-
2.
BUZ+
1.+
3.-
10.No Pin
5.-
Reset S
witch
HDD L E
D
P
ower Switch
P
ower LED
7.+
9.Reserv e d
8.-
6.+
4.-
2.+
JFP1 JFP2
注意
•
ケースからの配線で小さな三角形が記載されているピンは正極を示します。以下
の図やM-Connector(オプション)を参照し、正しい位置に接続してください。
•
コンピューターケースのフロントパネルコネクターの大部分は主としてJFP1に挿
入されています。
JTPM1: TPMモジュールコネクター
このコネクターはTPM (Trusted Platform Module)を接続します。詳細については
TPMセキュリティプラットホームマニュアルを参照して下さい。
10.No Pin
14.Ground
8.5V Power
12.Ground
6.Serial IRQ
4.3.3V Power
2.3V Standby power
1.LPC Clock
3.LPC Reset
5.LPC address & data pin0
7.LPC address & data pin1
9.LPC address & data pin2
11.LPC address & data p
in3
13.LPC Frame
