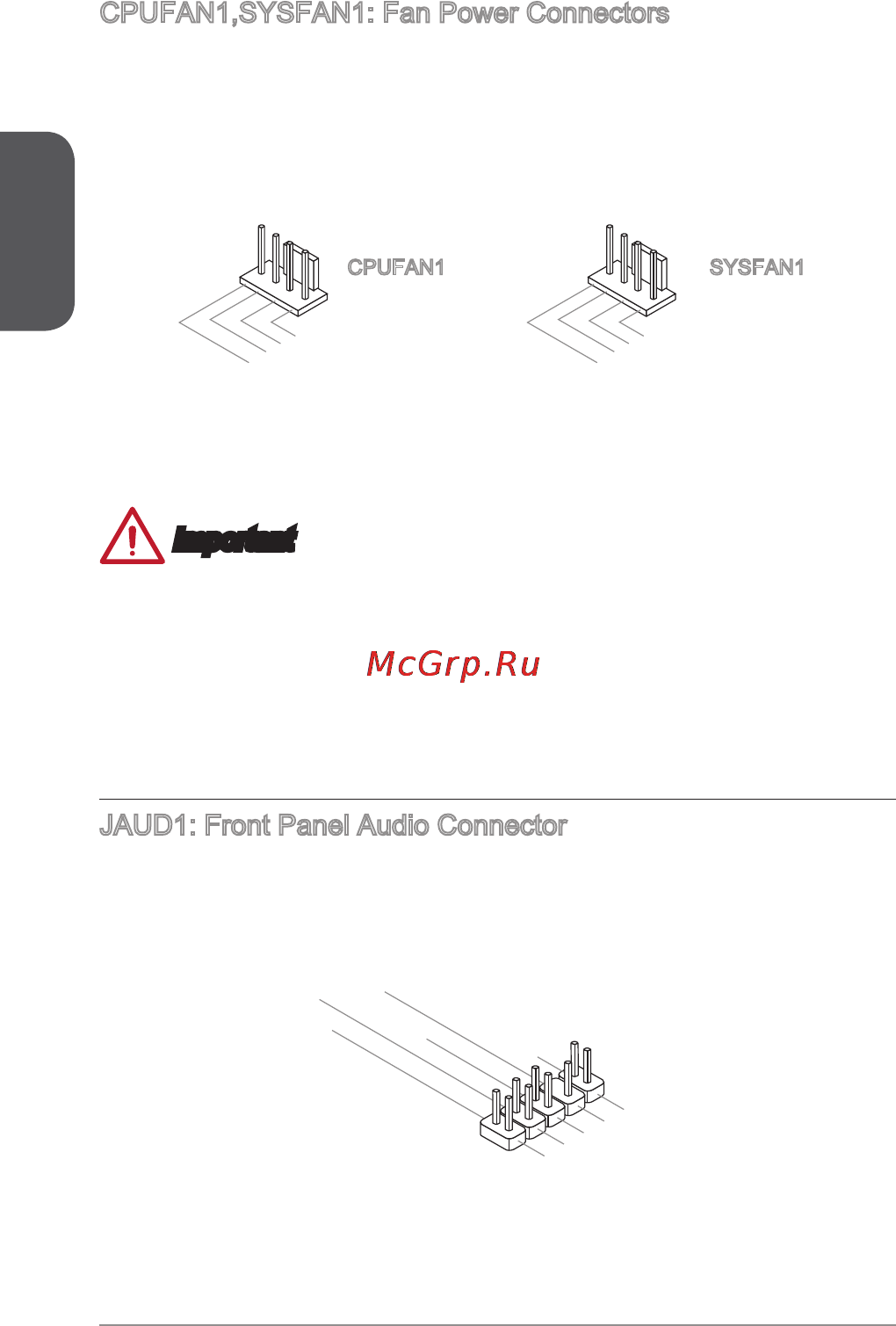

English
18
CPUFAN1,SYSFAN1: Fan Power Connectors
The fan power connectors support system cooling fans with +12V. If the motherboard
has a System Hardware Monitor chipset on-board, you must use a specially designed
fan with a speed sensor to take advantage of the CPU fan control. Remember to
connect all system fans. Some system fans may not connect to the motherboard and
will instead connect to the power supply directly. A system fan can be plugged into
any available system fan connector.
1.Ground
2.+12V
3.Sense
4.Speed Contro
l
CPUFAN1
1.Ground
2.Speed Contro
l
3.Sense
4.NC
SYSFAN1
Important
•
Please refer to your processor’s ocial website or consult your vendor to nd
recommended CPU heatsink.
•
SYSFAN1 support Smart Fan Control.
•
If there are not enough ports on the motherboard to connect all system fans,
adapters are available to connect a fan directly to a power supply.
•
Before rst boot up, ensure that there are no cables impeding any fan blades.
JAUD1: Front Panel Audio Connector
This connector allows you to connect the front audio panel located on your computer
case. This connector is compliant with the Intel
®
Front Panel I/O Connectivity Design
Guide.
1.MIC L
3.MIC R
10.Head
Phone Detection
5.Head Phone
R
7.SENSE_SEN
D
9.Head Phone
L
8.No Pin
6.MIC Detection
4.NC
2
.Ground
