Русский
71

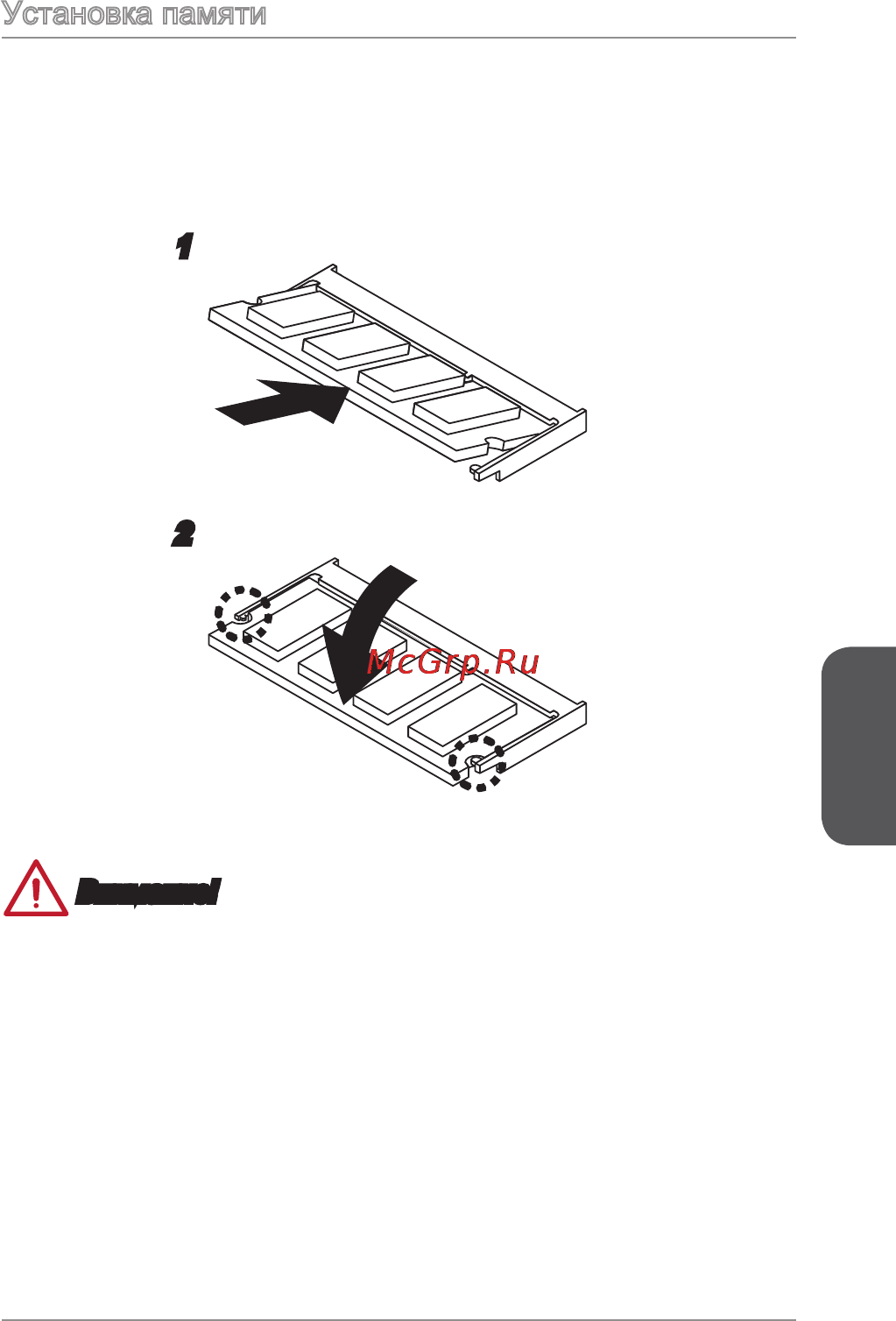

Установка памяти
Слот SO-DIMM предназначен для установки модулей памяти.
1. Найдите слот SO-DIMM. Совместите выемку на модуле DIMM с ключом на
слоте и вставьте модуль DIMM в слот.
2. Осторожно нажмите на DIMM модуль вниз так, чтобы защелки слота
щелкнули и заперли модуль.
Внимание!
•
Если DIMM модуль правильно вошел в DIMM модуль слот, контакты модуля
будут практически не видны.
•
Чтобы удалить модуль DIMM, отодвиньте удерживающие его рычаги в
сторону.
•
Всегда устанавливайте модуль памяти сначала в слот DIMM1.
1
2
