한국어
31

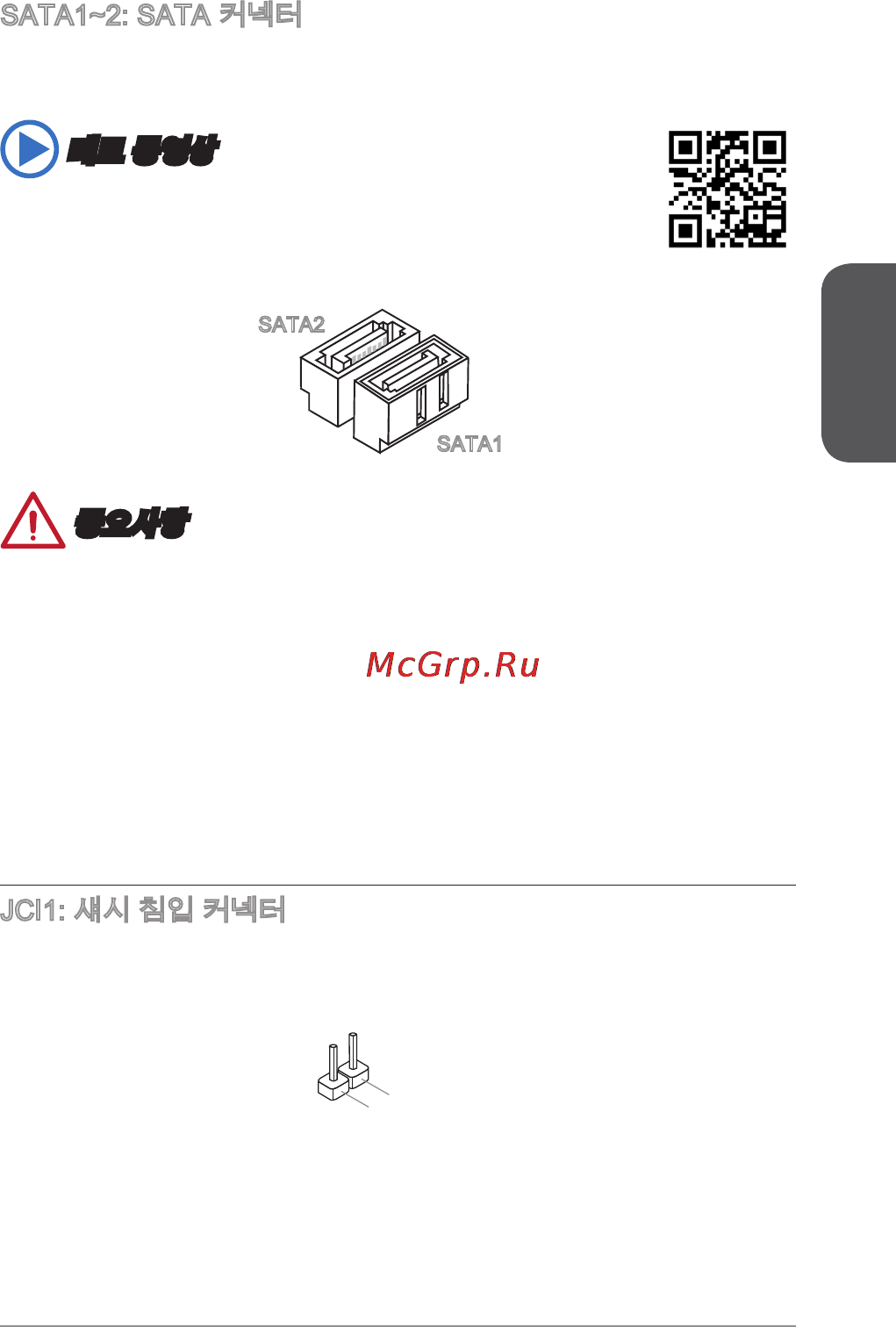

SATA1~2: SATA 커넥터
이 커넥터는 고속 SATA 인터페이스 포트에 사용됩니다.각 커넥터는 하나의 SATA
장치에 연결할수 있습니다. SATA 장치는 디스크 드라이브(HDD), 솔리드 스테이트
드라이브(SSD)및 옵티컬 드라이브 (CD/ DVD/ 블루 레이)를 포함합니다.
데모 동영상
SATA HDD 설치에 대한 동영상을 참조하려면 아래의 웹사이트를
방문하세요.
http://youtu.be/RZsMpqxythc
SATA2
SATA1
중요사항
•
디스크 드라이브 (HDD),솔리드 스테이트 드라이브 (SSD) 및 옵티컬 드라이브 (CD
/ DVD / 블루 레이) 와 같은 다수의 SATA 장치는 전원 공급 장치에 연결된 전원
케이블도 필요합니다. 자세한 내용은 해당 기기 메뉴얼을 참조하세요.
•
다수의 컴퓨터 케이스는 HDDs, SSDs, 옵티컬 드라이브와 같은 대형 SATA 장치가
케이스 안쪽 하단에 고정되어 있도록 요구합니다.설치에 대한 자세한 설명은
컴퓨터 케이스나 SATA 장치와 함께 제공되는 메뉴얼을 참조하세요.
•
SATA 케이블을 90도로 꺽지 마세요. 그럴 경우 전송 중 데이터가 손상될 수
있습니다.
•
SATA 케이블의 양쪽 모두에 동일한 플러그가 있지만 공간 절약을 위해 플랫
커넥터를 메인보드에 연결할것을 권장합니다.
JCI1: 섀시 침입 커넥터
이 커넥터는 섀시 침입 스위치 케이블에 연결됩니다. 컴퓨터 케이스가 열리는 경우,
섀시 침입 메커니즘이 활성화됩니다. 시스템이 이 상태를 기록하고 화면에 경고
메시지가 나타납니다. 경고를 지우려면, BIOS 유틸리티에서 레코드를 지워야 합니다.
2
.
C
I
N
T
R
U
1
.
G
r
o
u
n
d
