English
21

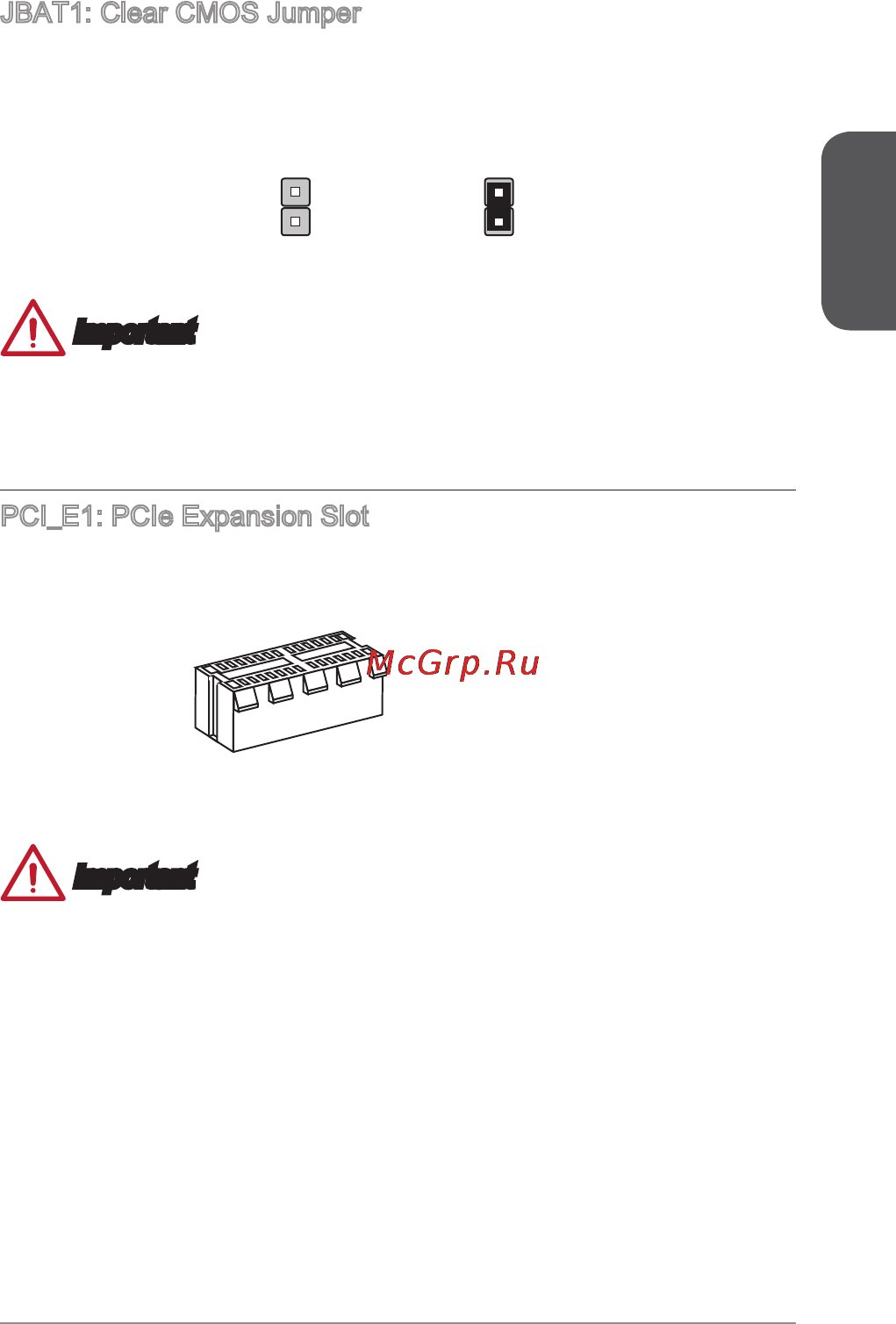

JBAT1: Clear CMOS Jumper
There is CMOS RAM onboard that is external powered from a battery located on
the motherboard to save system conguration data. If you want to clear the system
conguration, set the jumpers to clear the CMOS RAM.
Keep Data Clear Data
Important
You can clear the CMOS RAM by shorting this jumper while the system is o.
Afterwards, open the jumper . Do not clear the CMOS RAM while the system is on
because it will damage the motherboard.
PCI_E1: PCIe Expansion Slot
The PCIe slot supports the PCIe interface expansion card.
PCIe x1 Slot
Important
When adding or removing expansion cards, always turn o the power supply and
unplug the power supply power cable from the power outlet. Read the expansion
card’s documentation to check for any necessary additional hardware or software
changes.
