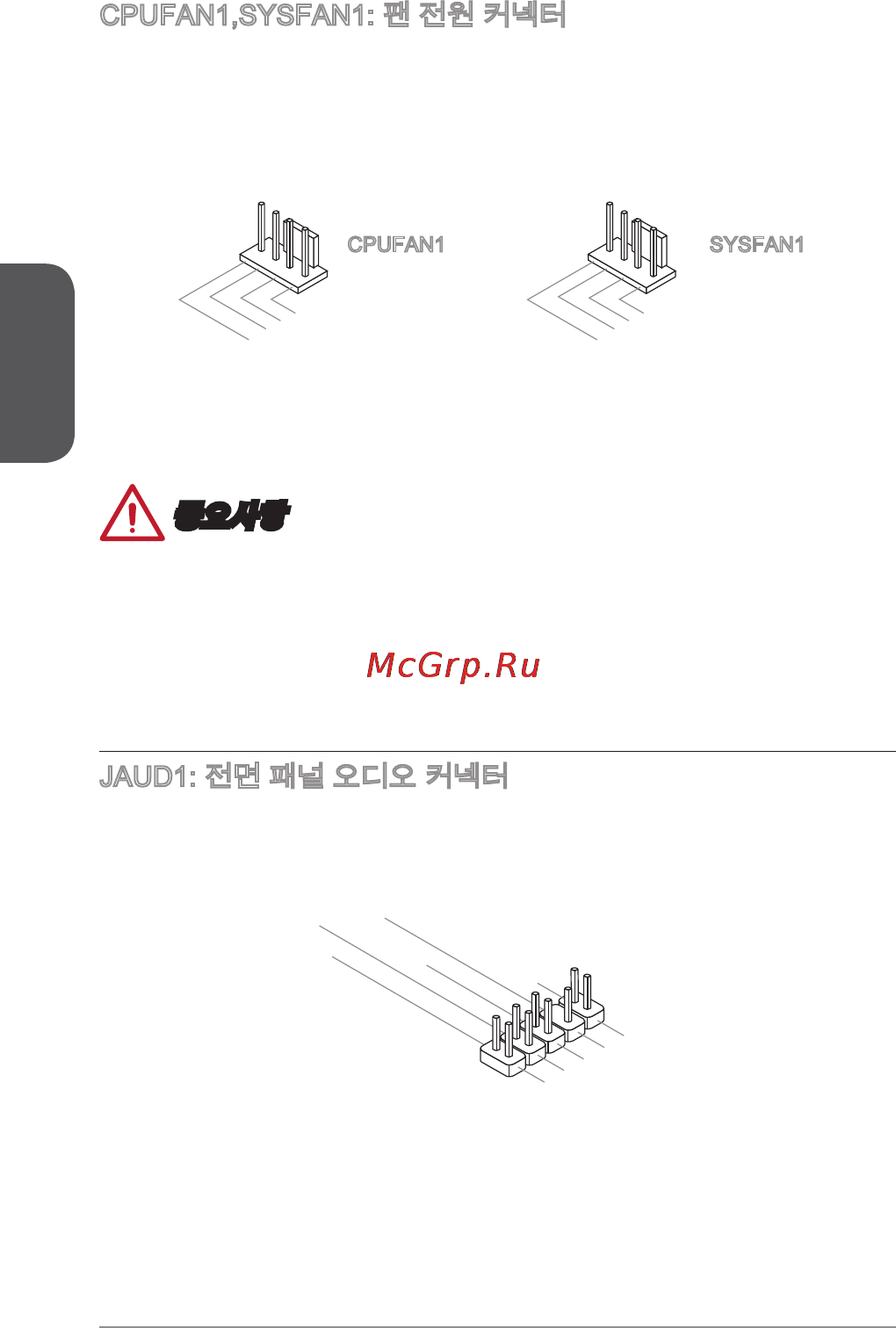

![MSI n3150i eco [32/122] 중요사항](/views2/1174667/page32/bg20.png)
한국어
32
CPUFAN1,SYSFAN1: 팬 전원 커넥터
팬 전원 커넥터는 +12V의 시스템 쿨링 팬을 지원합니다. 메인보드에 시스템 하드웨어
모니터 칩셋 온보드가 있는 경우, CPU 팬 제어를 활용하기 위하여 속도 센서가
있는 특별히 디자인된 팬을 사용해야 합니다. 시스템 팬은 전부 연결하세요. 시스템
팬은 사용 가능한 시스템 팬 커넥터에 모두 연결될수 있으므로 만일 시스템 팬을
메인보드에 전부 연결할 수 없을 경우, 전원 공급기에 직접 연결하세요.
1.Ground
2.+12V
3.Sense
4.Speed Contro
l
CPUFAN1
1.Ground
2.Speed Contro
l
3.Sense
4.NC
SYSFAN1
중요사항
•
프로세서 공식 웹사이트나 판매점에서 권장하는 CPU 히트싱크를 사용하세요.
•
SYSFAN1은 스마트 팬 제어를 지원합니다.
•
만일 시스템 팬을 메인보드의 포트에 전부 연결할수 없을 경우,어댑터를 사용하여
팬을 전원 공급기에 직접 연결하세요.
•
처음으로 부팅할 때, 케이블이 팬 블레이드를 방해하지 않도록 확인하세요.
JAUD1: 전면 패널 오디오 커넥터
이 커넥터를 사용하여 전면 패널 오디오를 연결할 수 있으며, 이 커넥터는 Intel
®
Front
Panel I/O Connectivity Design Guide를 준수합니다.
1.MIC L
3.MIC R
10.Head
Phone Detection
5.Head Phone
R
7.SENSE_SEN
D
9.Head Phone
L
8.No Pin
6.MIC Detection
4.NC
2
.Ground
