StarLine B64
26
5

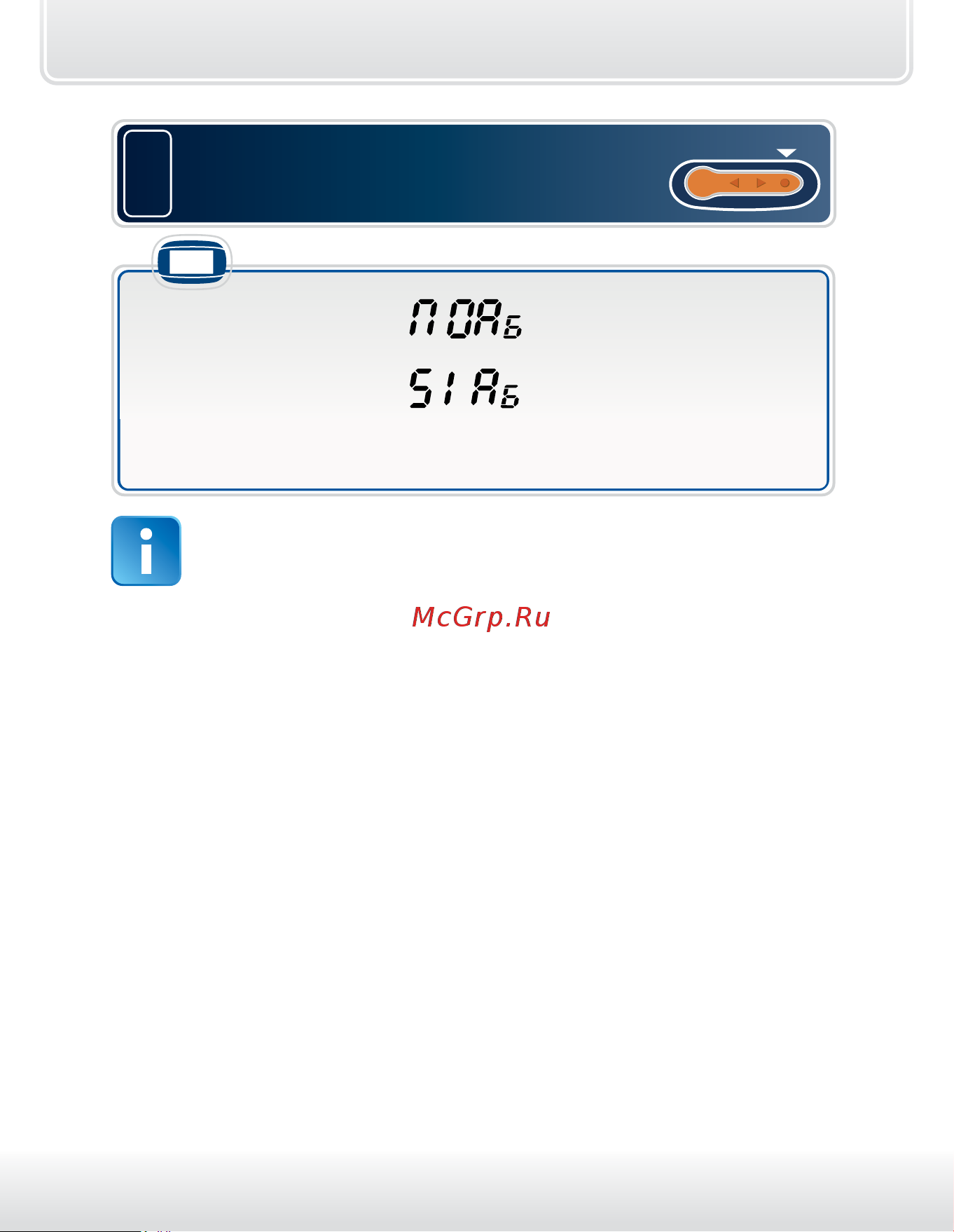

Для включения/выключения режима метки
выберите функцию F - 5 и нажмите кнопку
4 длительно, до 2 коротких сигналов:
Нажатие кнопки 2:
(режим метки выключен)
Нажатие кнопки 3:
(режим метки включен)
Перевод брелка в режим метки необходим, если автосигнализация
работает в режиме SLAVE. Подробнее см. стр. 86.
брелок
Если в течение 8 секунд не нажимать на кнопки,
то произойдет автоматический выход из режима
программирования функций брелка.
