Starline B64 [47/100] Отображение сигналов тревоги на дисплее брелка
![Starline B64 [47/100] Отображение сигналов тревоги на дисплее брелка](/views2/1178607/page47/bg2f.png)
инструкция по эксплуатации
47

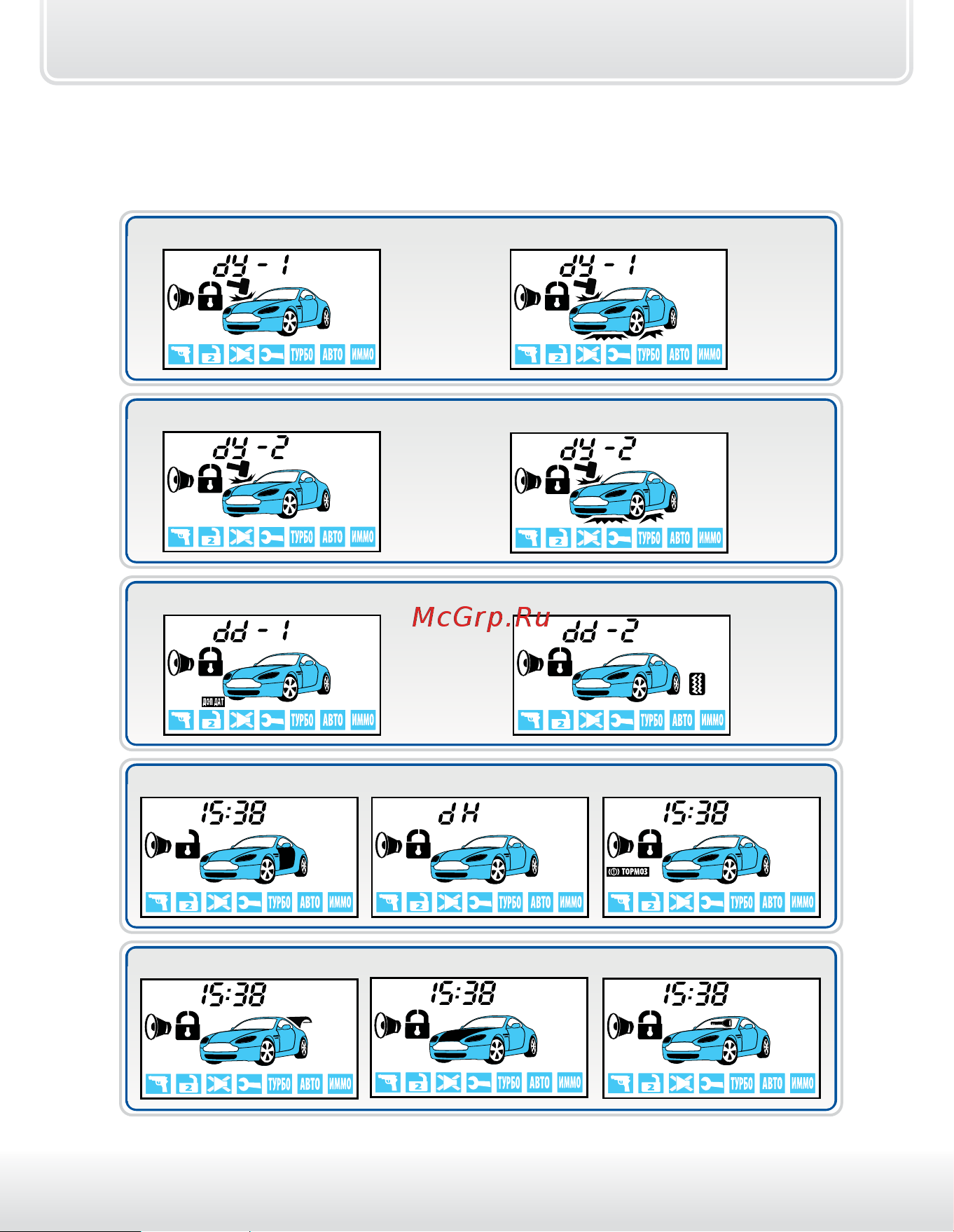

Отображение сигналов тревоги
на дисплее брелка
• сработал 1-й уровень датчика удара • сработал 2-й уровень датчика удара
• сработал 1-й уровень доп. датчика • сработал 2-уровень доп. датчика
• сработал одноуровневый доп. датчик №1
• сработал одноуровневый доп. датчик №2
• открывался багажник
• включалось зажигание
• открывался капот
• открывались двери
• сработал датчик тормоза • сработал датчик наклона
