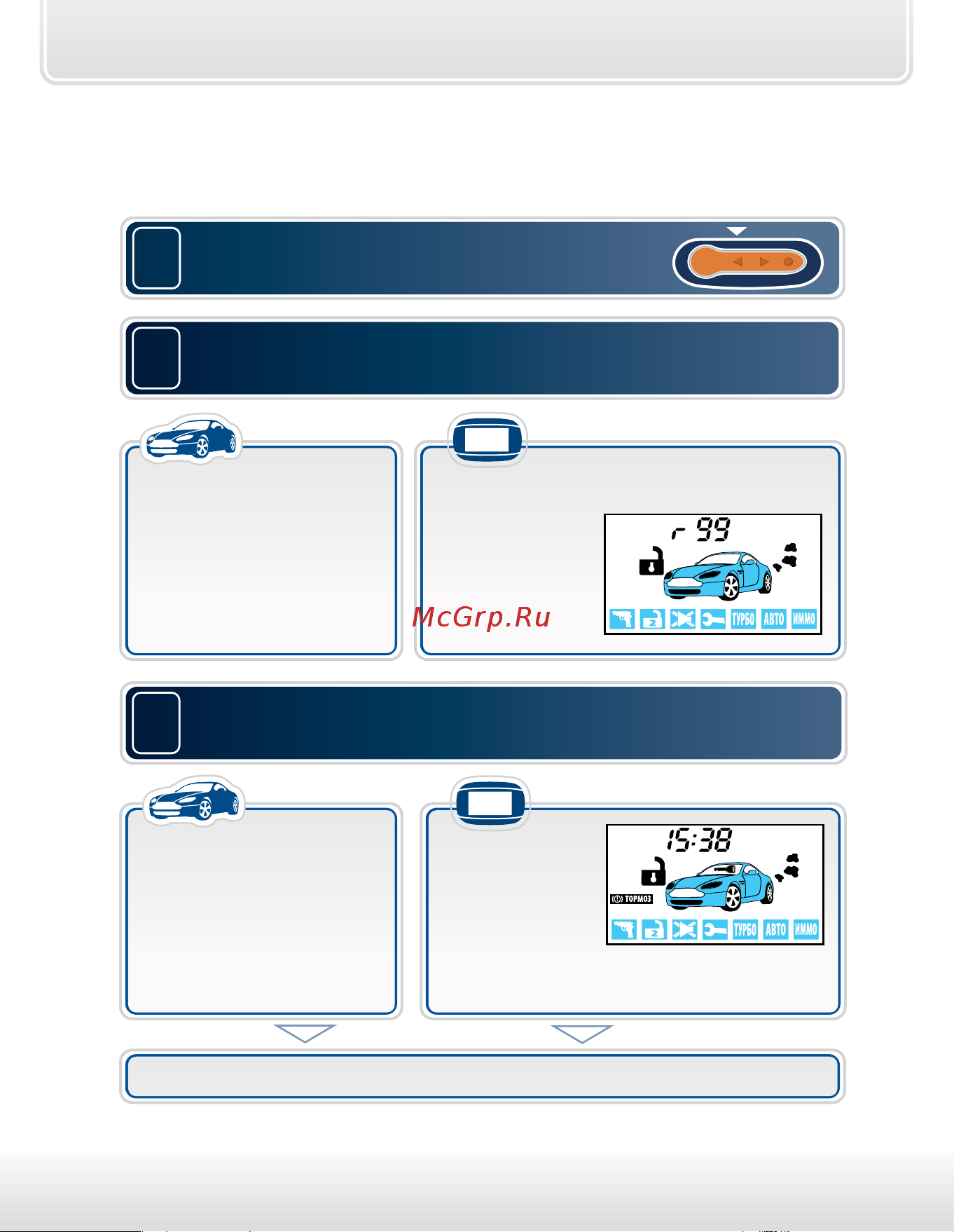

Starline B64 [43/100] Выключение охраны с работающим двигателем
![Starline B64 CAN+LIN [43/100] Выключение охраны с работающим двигателем](/views2/1178607/page43/bg2b.png)
инструкция по эксплуатации
43
Выключение охраны
с работающим двигателем
1
Выключите режим охраны
нажатием кнопки 2 брелка.
2
Войдите в автомобиль и включите
зажигание ключом:
• двигатель
продолжает
работать
• индикация выключенного режима
охраны и
работающего
двигателя
автомобиль
брелок
3
Отключите стояночный тормоз:
• 3 световых сигнала,
• двигатель продолжит
работать,
• автомобиль готов к
движению
• 4 звуковых
сигнала,
• отобразятся
иконки
ручного тормоза
и включенного зажигания
автомобиль
брелок
Автомобиль готов к движению
