StarLine B64
28
3а

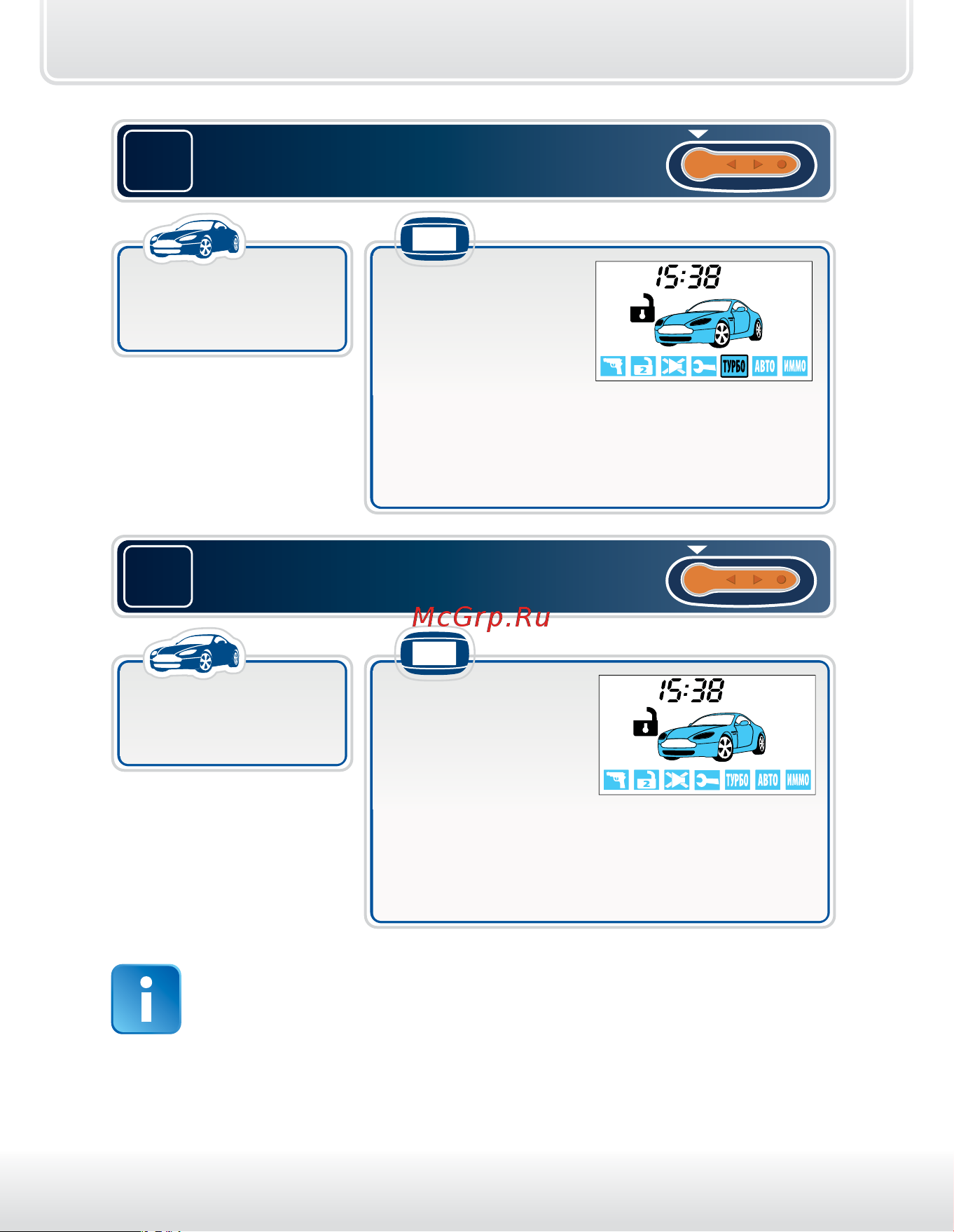

Для включения выбранного режима
нажмите на брелке кнопку 1:
• 1 световой
сигнал
• прозвучит 1
мелодичный и 2
коротких сигнала
• после
автоматического выхода из режима
программирования иконка выбранного
режима будет отображаться на дисплее
постоянно (режим включен)
брелок
• 2 световых
сигнала
• прозвучат 1
мелодичный и 2
коротких сигнала
• после
автоматического выхода из режима
программирования постоянное
отображение иконки
прекратится (режим выключен)
брелок
3б
Для выключения выбранного режима
нажмите на брелке кнопку 1:
Если в течение 5 секунд не нажимать на кнопки, то произойдет
автоматический выход из режима программирования
курсорным способом.
