Starline B64 [44/100] Самодиагностика при выключении режима охраны
![Starline B64 [44/100] Самодиагностика при выключении режима охраны](/views2/1178607/page44/bg2c.png)
StarLine B64
44

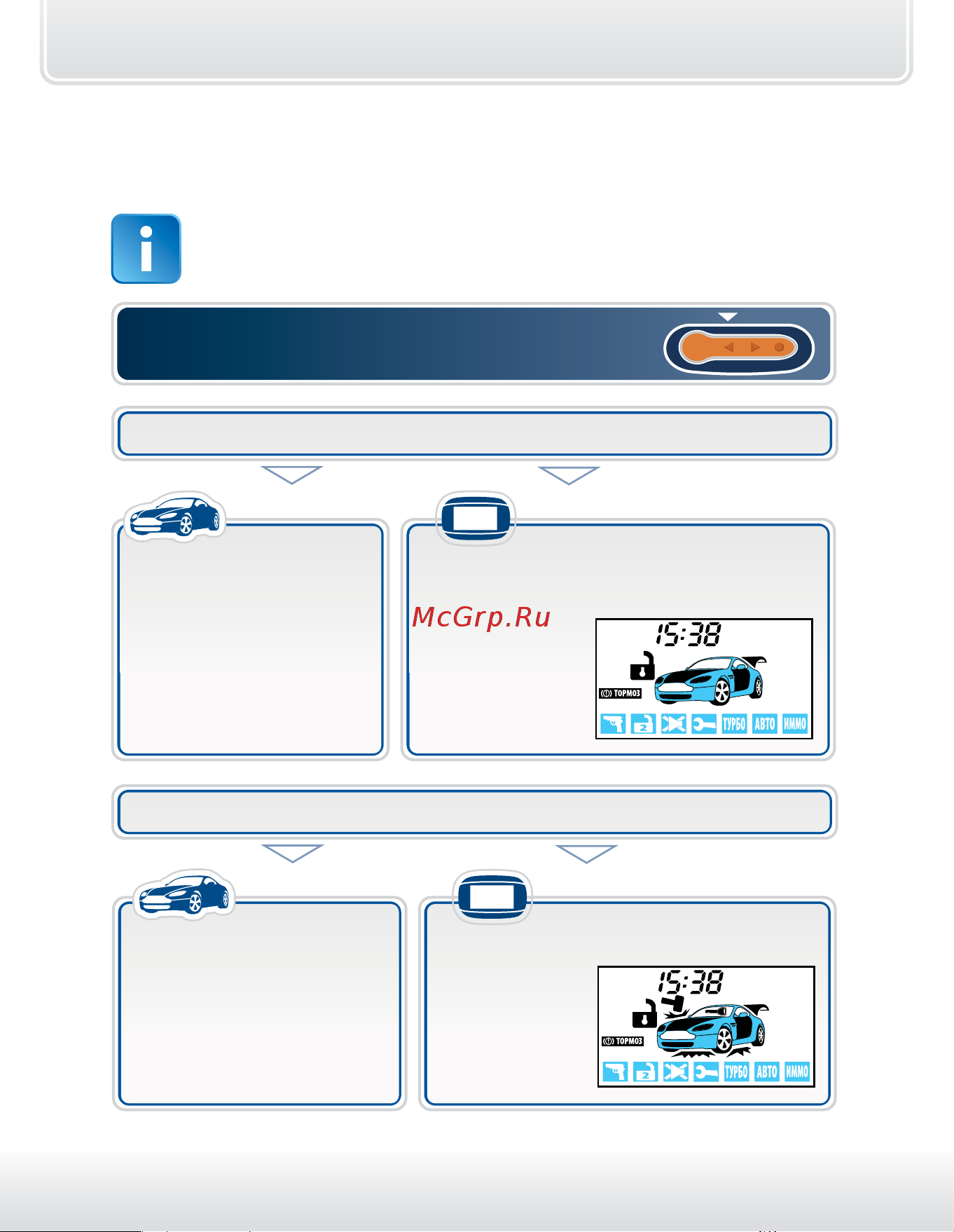

Самодиагностика при
выключении режима охраны
При выключении режима охраны сигнализация информирует
о происходивших во время охраны срабатываниях датчиков.
Выключите режим охраны
нажатием кнопки 2 брелка.
• 2 сигнала сирены,
• 2 световых сигнала
• 3 сигнала сирены,
• 3 световых сигнала
• 2 звуковых сигнала,
• если причина срабатывания датчика
не устранена,
отобразится
зона
сработавшего
датчика
• 3 звуковых сигнала,
• отобразятся
зоны
сработавших
датчиков
автомобиль
автомобиль
• Если сигналы тревоги прерывались с брелка:
• Если сигналы тревоги НЕ прерывались с брелка:
брелок
брелок
