StarLine B64
8
Комплект поставки

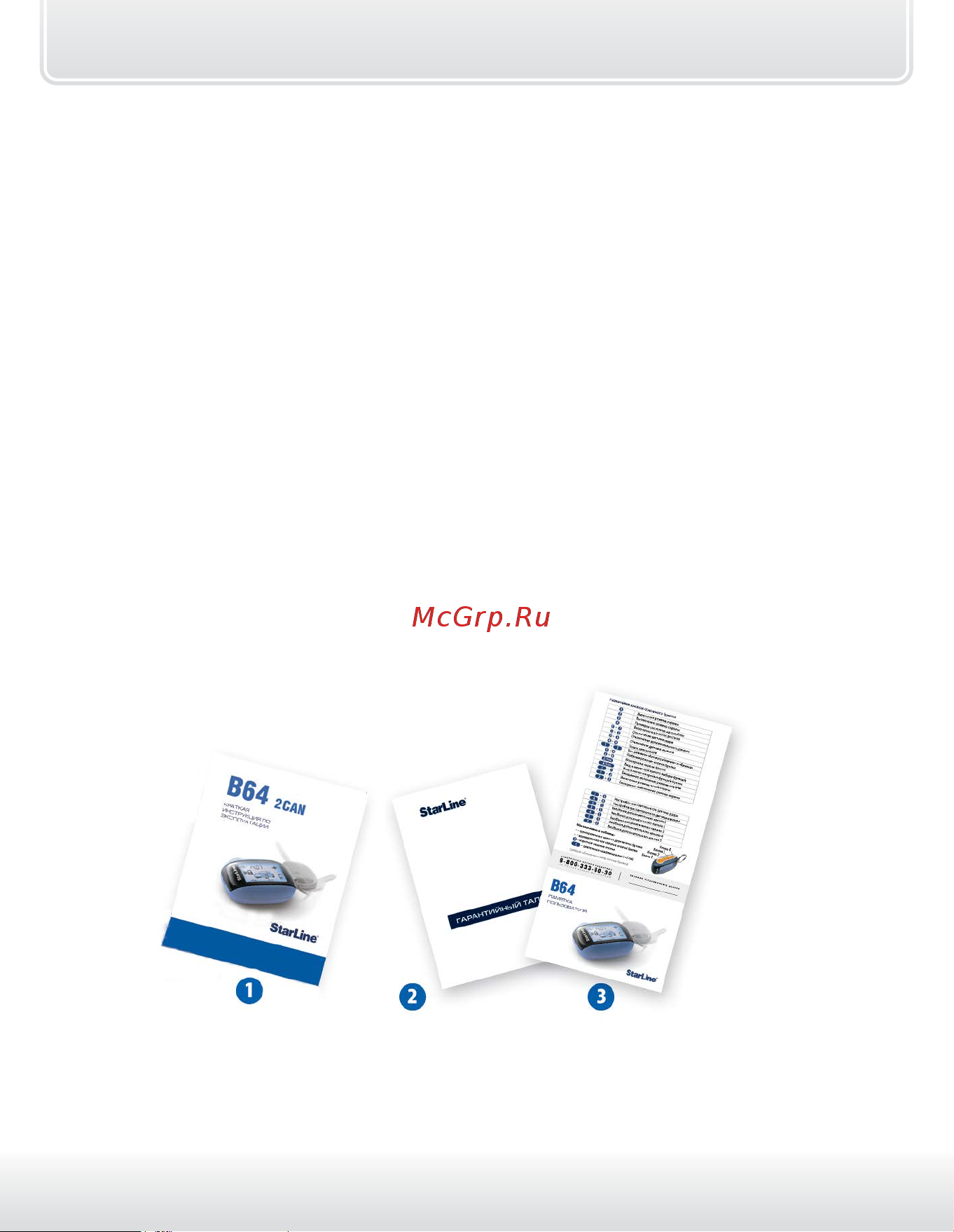

1 - краткая инструкция по эксплуатации;
2 - гарантийный талон;
3 - памятка;
4 - основной брелок управления с обратной связью и ЖК дисплеем;
5 - центральный процессорный блок;
6 - элемент питания основного брелка (ААА);
7 - дополнительный брелок;
8 - дополнительное реле вместе с колодкой (3 шт.);
9 - сирена (тип сирены может отличаться от изображенного на фото);
10 - модуль приемопередатчика (трансивер);
