Bell'o TP-4501 [10/15] Опция 3

2-8. С помощью второго человека осторожно УСТАНОВИТЬ опору шарнирной рейки (MG) вниз в обойму на

монтажной скобе (MF) и ЗАКРЕПИТЬ шплинтом (M5), как это показано на рисунке.

ПЕРЕйТИ НА СТРАНИЦУ 17 К УКАЗАНИЯМ ПО УСТАНОВКЕ СТЕКЛЯННОЙ

ПОЛКИ.

ОПЦИЯ 3:

Стенд с настенной установкой телевизора

ПРЕДОСТЕРЕЖЕНИЕ: НИКОГДА НЕ ПРЕВЫШАЙТЕ МАКСИМАЛЬНО ДОПУСТИМУЮ НАГРУЗКУ 56,7 КГ.

3-1 Используя дальномер, НАЙТИ точное место, на котором Вы желаете прикрепить

настенную установку (MM).

ОТМЕТИТЬ правую и левую стороны, чтобы определить центр каждой шпильки. [РИСУНОК

3-1]

3-2. ИЗМЕРИТЬ расстояние от монтажных отверстий на задней стороне телевизора до

верхней и нижней кромки телевизора, чтобы определить действительный центр

телевизора, который должен устанавливаться.

Многие изготовители не устанавливают монтажные отверстия с точной центровкой по

корпусу телевизора.

3-3. ОТМЕРИТЬ от пола вверх и сделать маленькие отметки на стене, которые помогут Вам

определить действительную высоту установки телевизора. Воспользовавшись уровнем,

ОТМЕТИТЬ установочный шаблон с Вашим маркировочным карандашом и и ОТМЕТИТЬ

его на месте. См.[РИСУНОК 3-2]

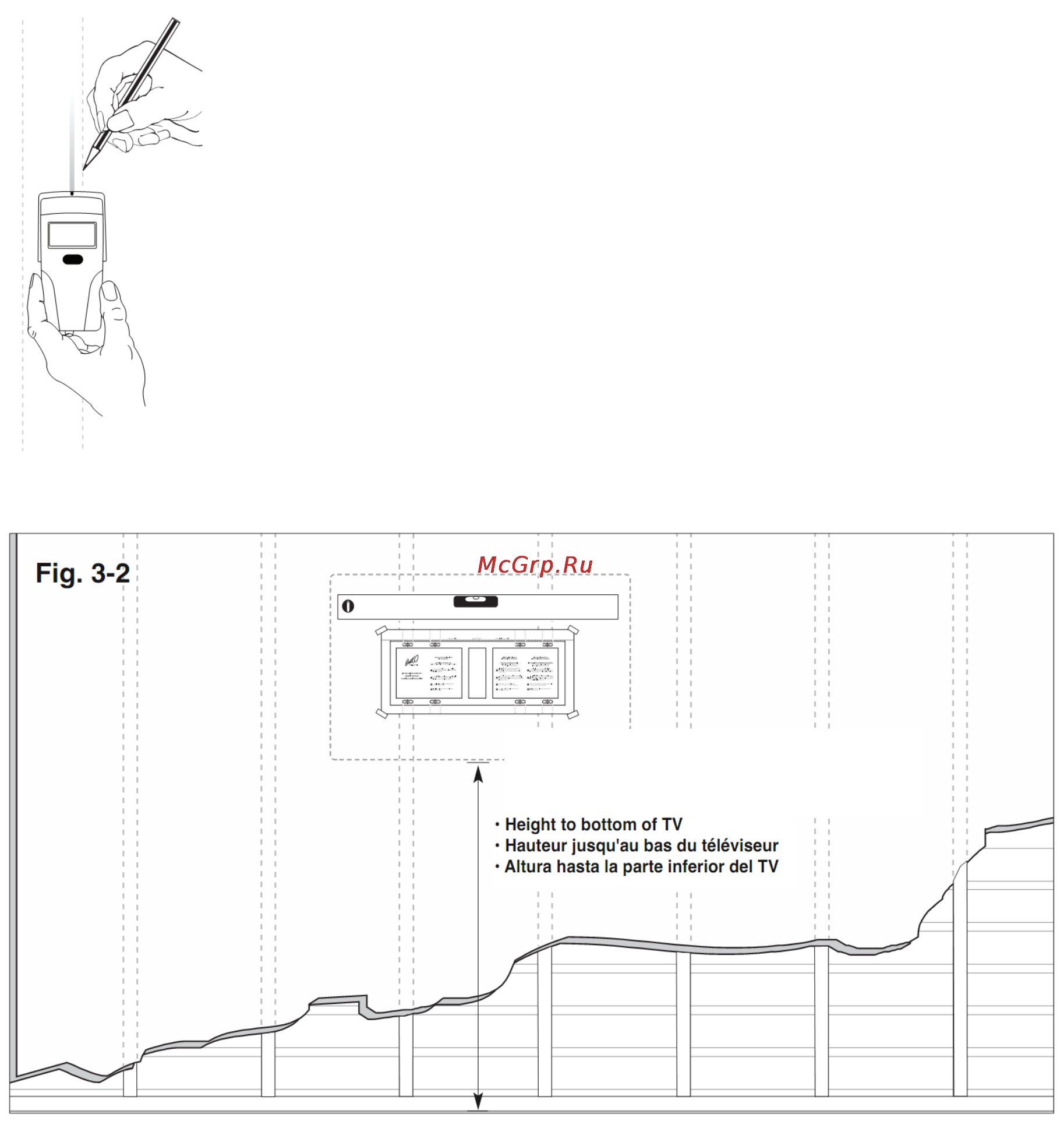

Рис. 3-1

Рис. 3-2

Высота до нижней кромки телевизора
