Bell'o TP-4501 [7/15] Установка телевизора

2-2. ПРИКРЕПИТЬ монтажную скобу (MF) к передней части поддерживающей опоры плоской панели (ME)

четырьмя болтами 15 мм M1).

2-3. НАДВИНУТЬ крепежные планки монитора (MH) на шарнирную рейку (MG) и после этого

ВСТАВИТЬ ручки с головкой (M4) через крепежные планки монитора, как показано на рисунке.

РУЧКИ ПОКА ПОЛНОСТЬЮ НЕ ЗАТЯГИВАТЬ.

УСТАНОВКА ТЕЛЕВИЗОРА

ПРЕДОСТЕРЕЖЕНИЕ: ТЩАТЕЛЬНО ВЫПОЛНЯЙТЕ ПРОЦЕДУРУ ПРАВИЛЬНОЙ УСТАНОВКИ, ЧТОБЫ

ПРЕДОТВРАТИТЬ ПОВРЕЖДЕНИЕ ВАШЕГО ТЕЛЕВИЗОРА И / ИЛИ УСТАНОВОЧНОЙ СИСТЕМЫ BELL®.

ПЕРЕД НАМЕРЕНИЕМ ПЕРЕДВИНУТЬ СТЕНД ВСЕГДА СНИМАЙТЕ С НЕГО ТЕЛЕВИЗОР И ДРУГИЕ

КОМПОНЕНТЫ.

2-4. ВЫБРАТЬ ВИНТЫ ПРАВИЛЬНОГО РАЗМЕРА. Перед установкой проверьте винты из Вашего

крепежного набора, чтобы подобрать правильный размер и длину для Вашего телевизора.

ПРИМЕЧАНИЕ (!): воспользуйтесь вставками, если крепежные планки телевизора (MH) не

прилегают плотно к задней стороне телевизора, так например, когда задняя сторона

телевизора изогнута, имеет большие выпускные отверстия или же встречаются иные подобные

препятствия. Вставки также предоставляют дополнительное пространство для кабелей.

Крепежные планки должны прочно прилегать ко вставкам и не должны иметь слабины.

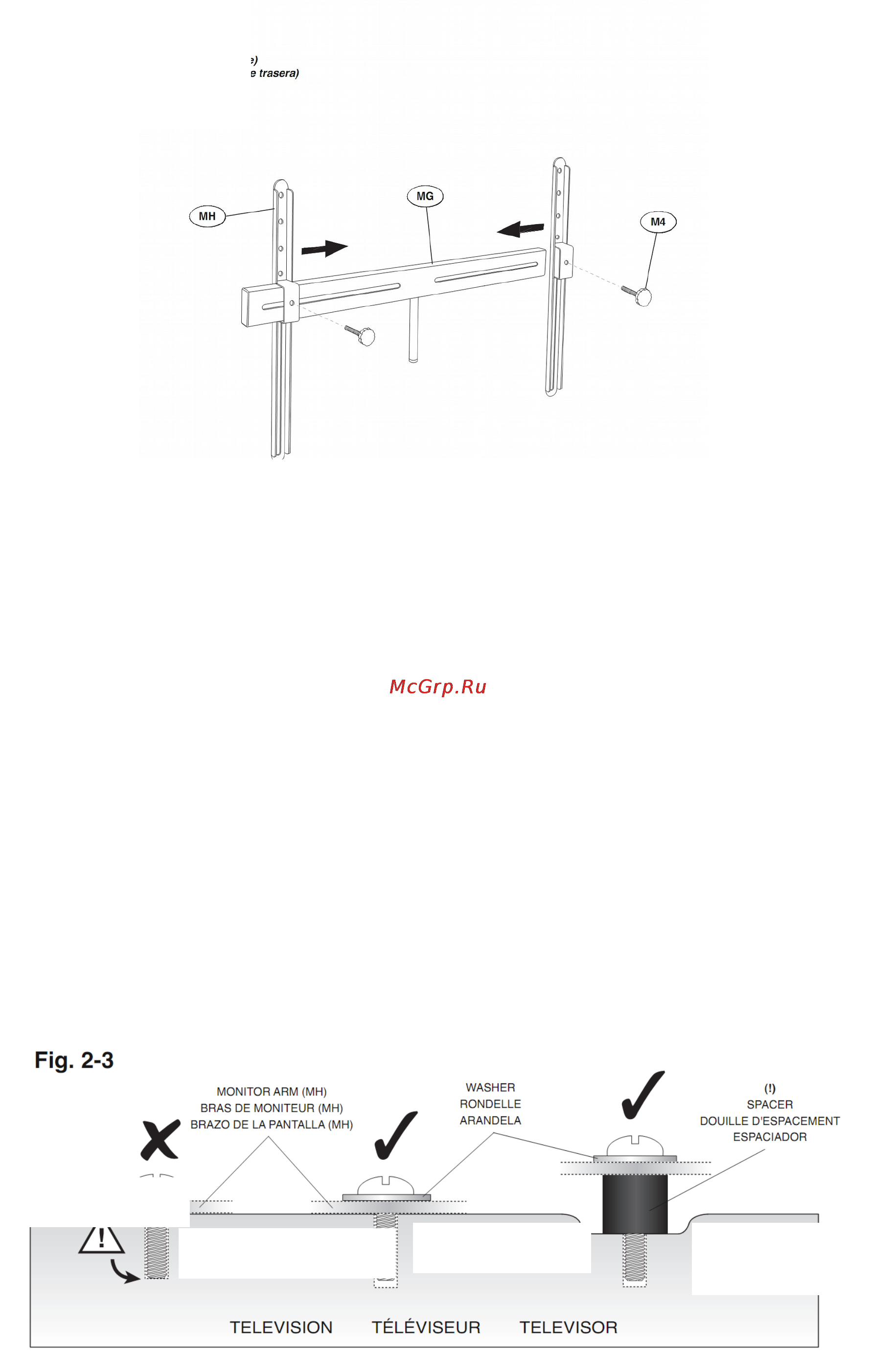

Рис. 2.2

Вид сзади

Рис. 2.3

Планка монитора (MH)

Шайба

Вставка
