3-5. Удалить установочный шаблон.
3-6. При установке на бетон,
ВСТАВИТЬ четыре стенных анкерных
винта марки TOGGLER® (M10) в
просверленные отверстия [FIGURE 3-8]

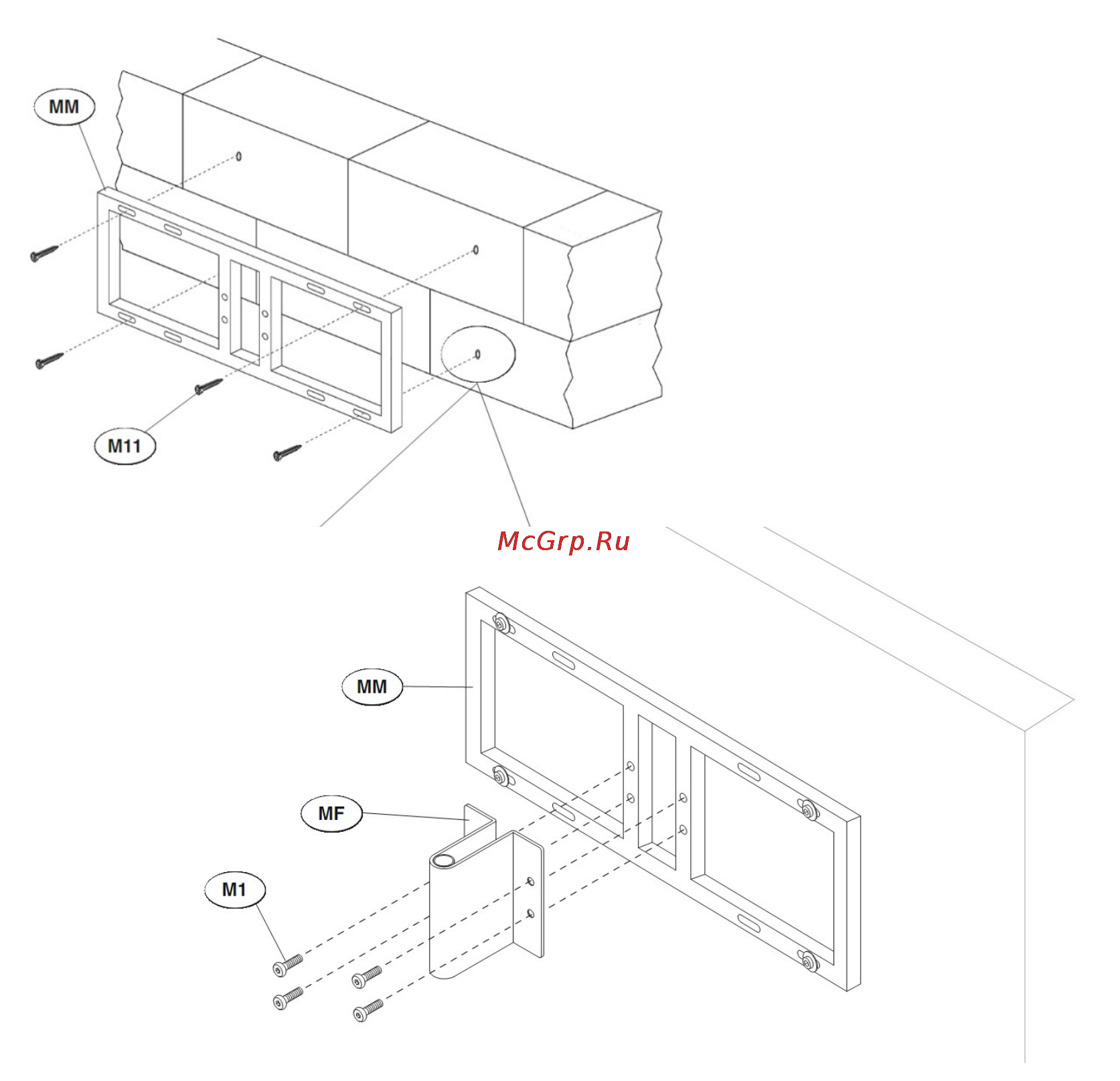

3-7. УСТАНОВИТЬ настенную пластину
(MM) поверх отверстий и ВВИНТИТЬ
приблизительно наполовину шурупы с
квадратной головкой под ключ (M11).
Воспользоваться УРОВНЕМ, чтобы
убедиться в горизонтальном
положении настенной пластины и
выполнить необходимую подгонку. При
правильном расположении ЗАТЯНУТЬ
все шурупы
(НЕ ПЕРЕЗАТЯГИВАТЬ!)
АНКЕРНЫЕ БОЛТЫ марки TOGGLER®
ALLIGATOR® для твердых стен
запатентованы одним или несколькими
патентами США под номерами 5,161,296 и
5,938,385 и их иностранными
эквивалентами и 4,752,170. Другие
патенты находятся в стадии
рассмотрения.
TOGGLER и ALLIGATOR являются
зарегистрированными торговыми
марками с мировой известностью
корпорации «Mechanical Plastics».
Рис. 3-7
Рис. 3-8
Рис. 3-9
