НАСТЕННАЯ УСТАНОВКА В ДЕРЕВО:

3-4. ПРОСВЕРЛИТЬ четыре отверстия глубиной 2,5" (64 мм) с

применением сверла размером 5/32" (или 4 мм) в местах “A”, “B”, “C” и

“D”, отмеченных на установочном шаблоне.

НАСТЕННАЯ УСТАНОВКА НА ТВЕРДОМ БЕТОНЕ ИЛИ

ШЛАКОБЛОКЕ:

3-4. Осторожно ПРОСВЕРЛИТЬ четыре отверстия с применением

сверла по бетону размером 5/16" ( 8 мм ) в местах “A”, “B”, “C” и “D”,

отмеченных на установочном шаблоне. ПРИМЕЧАНИЕ: КАЖДОЕ

ОТВЕРСТИЕ ДОЛЖНО БЫТЬ ГЛУБИНОЙ ПО МЕНЬШЕЙ МЕРЕ 3" (76

мм) [РИСУНОК 3-4]

СВЕРЛИТЬ ОТВЕРСТИЯ НА РАССТОЯНИИ ОТ СОЕДИНЕНИЙ ПО

МЕНЬШЕЙ МЕРЕ НА 1" (25,4 мм).

ВОСПОЛЬЗУЙТЕСЬ ЛИНИЯМИ УСТАНОВОЧНОГО ШАБЛОНА ДЛЯ ВЫРАВНИВАНИЯ ШАБЛОНА С МАРКИРОВКОЙ

ДЛЯ ШПИЛЕК

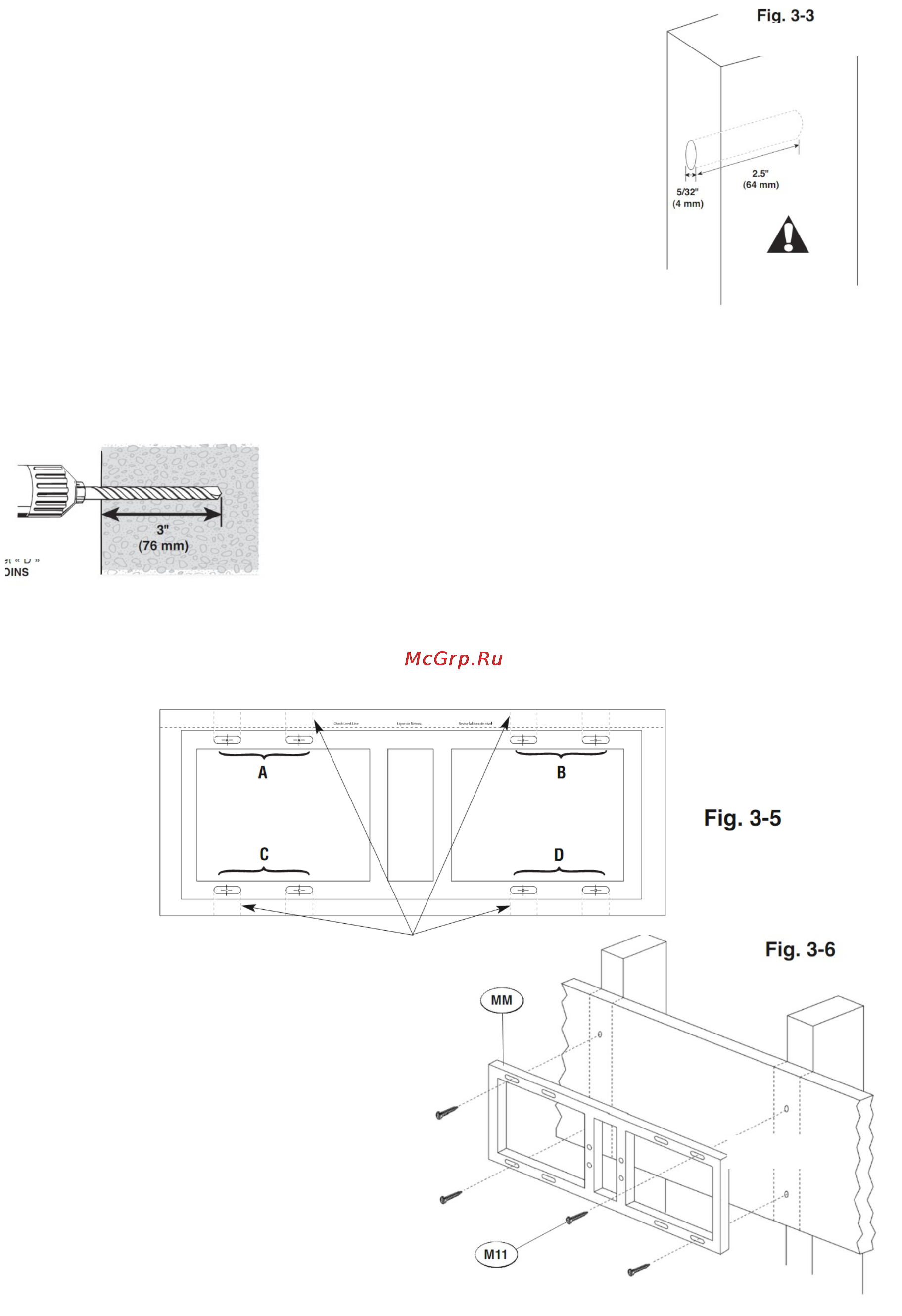

Рис. 3-3

Рис. 3-4

Рис. 3-5

Рис. 3-6
