![Bell'o TP-4501 [5/15] Опция 1](/img/pdf.png)
Bell'o TP-4501 [5/15] Опция 1
![Bell'o TP-4501 [5/15] Опция 1](/views2/1183254/page5/bg5.png)
ОПЦИЯ 1:
Стенд для плоскопанельного телевизора без крепления для телевизора
Примечание: Этот стенд рекомендуется собирать вдвоем. Для избегания повреждений в провесе сборки изделие должно
собираться на мягкой поверхности.
1-1. УСТАНОВИТЬ переднюю раму (MA) лицевой частью вниз на очень мягкую, не абразивную поверхность, проявляя
предельную осторожность, чтобы не нанести повреждений на лицевую часть передней рамы.
1-2. ПРИКРЕПИТЬ рамку нижней полки (MC) к передней раме (MA) с помощью четырех болтов длиной 15 мм. (M1). Болты
пока полностью не затягивать.
1-3. ПРИКРЕПИТЬ рамку верхней полки (MC) к передней раме (MA) с помощью четырех болтов длиной 15 мм. (M1).
Болты пока полностью не затягивать.
.

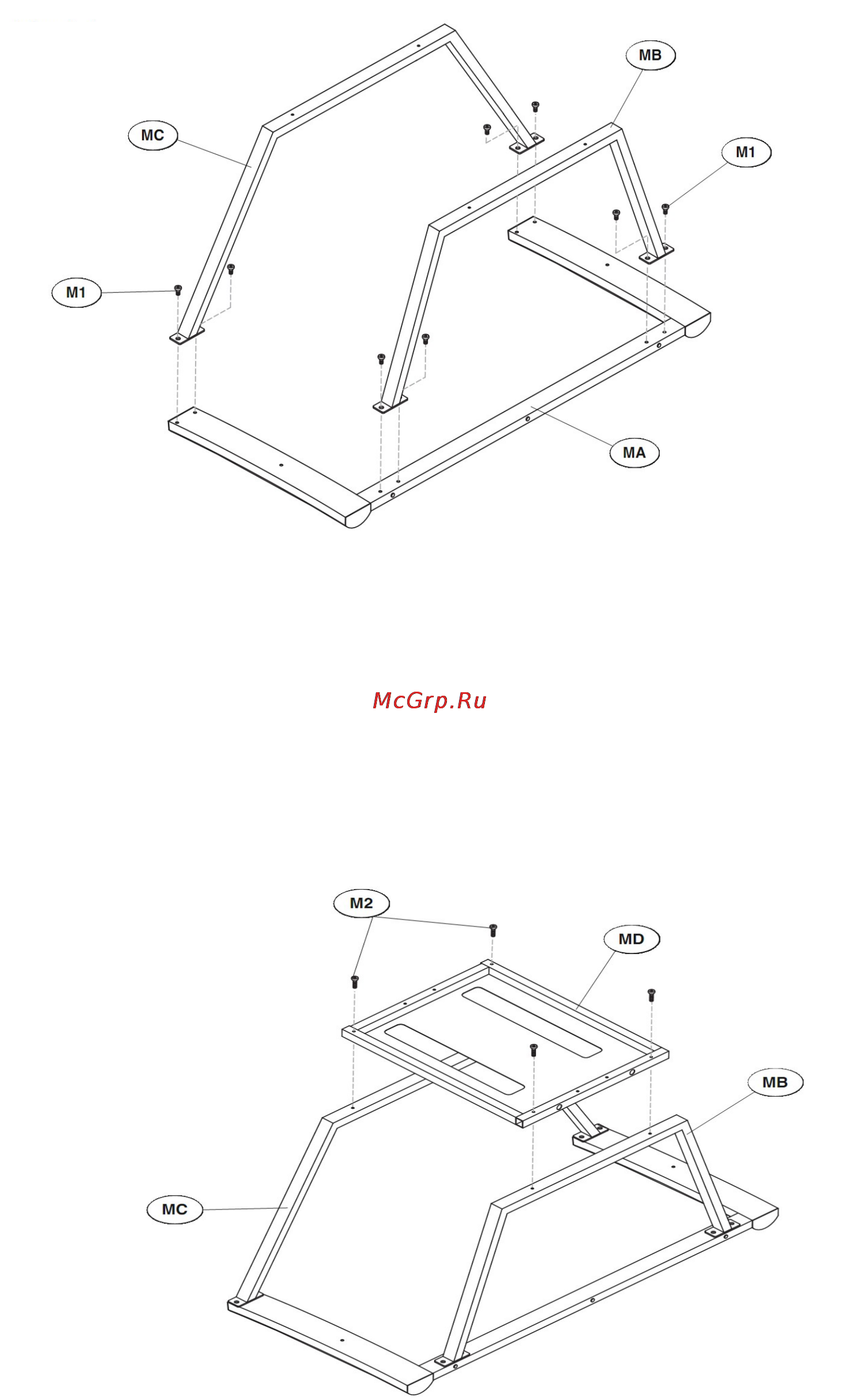

Рис. 1.1
Рис. 1.2
