Bell'o TP-4501 [6/15] Опция 2

1-4. УСТАНОВИТЬ фирменную раму CMS® (Кабельная система) (MD) на предварительно собранный блок, как это

показано на рисунке 1-2.

1-5. ПРИКРЕПИТЬ раму CMS® (MD) к рамке нижней полки (MC), используя для этого болты 35 мм (M2). При этом их

полностью не затягивать.

1-6. ПРИКРЕПИТЬ раму CMS® (MD) к рамке верхней полки (MB), используя для этого болты 35 мм (M2). При этом их

полностью не затягивать.

1-7. ОСТОРОЖНО ПЕРЕВЕРНУТЬ предварительно собранный узел в правильное положение.

1-8. ПОСЛЕ ТОГО, КАК ВСЕ ЧАСТИ СОБРАНЫ ПРАВИЛЬНО, ВОЗВРАТИТЬСЯ К КРЕПЕЖУ И ЗАТЯНУТЬ ВСЕ БОЛТЫ

ДО ОТКАЗА.

1-9. После полной сборки УСТАНОВИТЬ стенд на то место, которое он будет занимать постоянно и использоваться.

ПРИМЕЧАНИЕ: ЕСЛИ ВЫ ИСПОЛЬЗУЕТЕ ИЗДЕЛИЕ TP4501 ТОЛЬКО В КАЧЕСТВЕ СТЕНДА ДЛЯ

ТЕЛЕВИЗОРА (ОПЦИЯ 1), ПЕРЕЙДИТЕ НА СТРАНИЦУ 17 К УКАЗАНИЯМ ПО УСТАНОВКЕ

СТЕКЛЯННОЙ ПОЛКИ.

ОПЦИЯ 2:

Стенд с подвесным креплением для телевизора

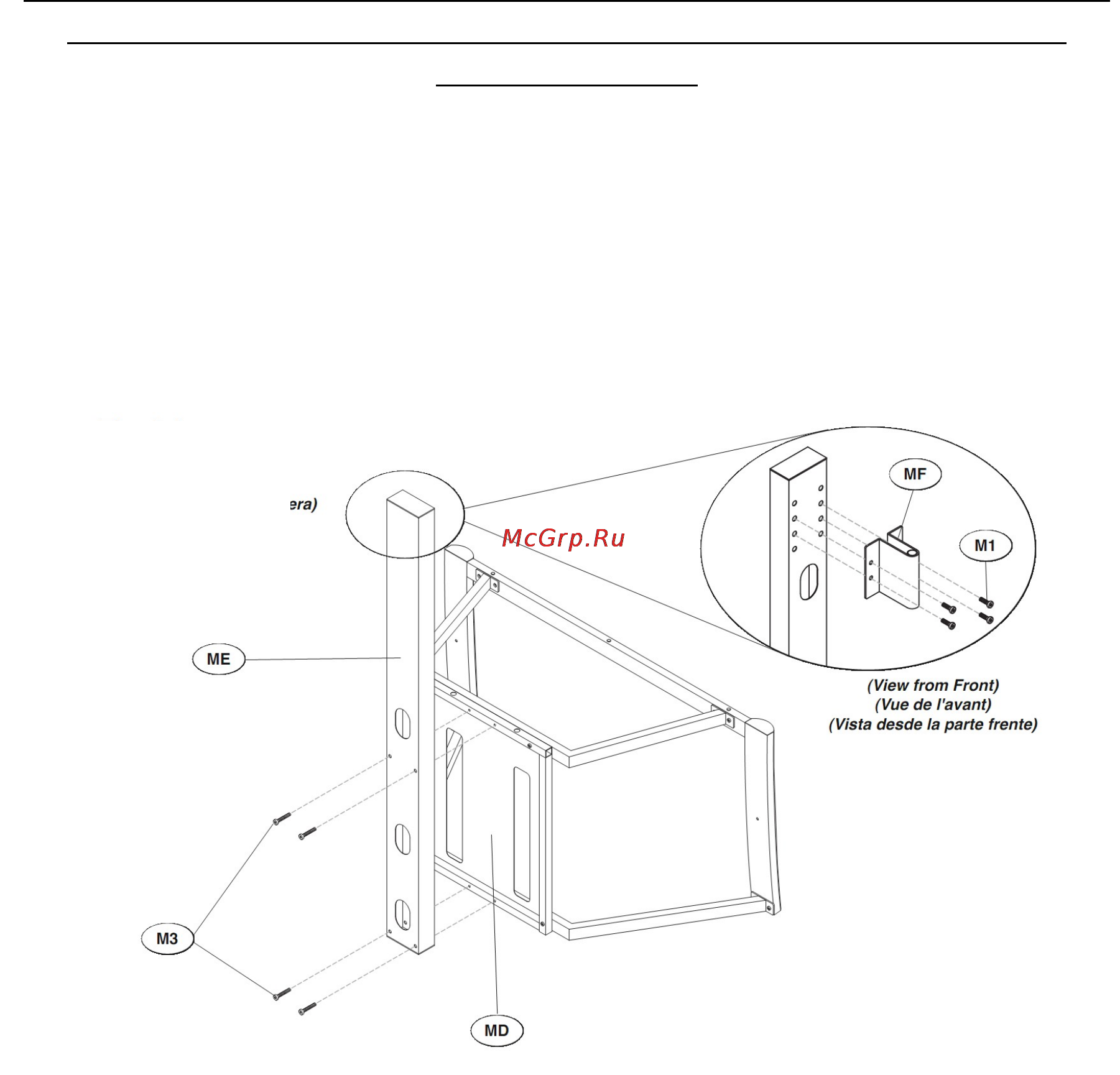

2-1. ПРИКРЕПИТЬ поддерживающую опору плоской панели (ME) к задней части рамки CMS® (MD) с

применением для этого четырех болтов 65 (M3) и ЗАТЯНУТЬ ДО ОТКАЗА.

Рис. 2.1

Вид сзади

Вид спереди
