27
ВИДОЗМІНЕННЯ
10) ЗАМІНА ФОРСУНОК
Пальники розраховані на роботу з різним газом,
для чого монтують відповідні форсунки.Для
цього необхідно зняти головки пальників та з
допомогою прямого ключа “В” відкрутити
форсунку “А” (мал. 13) та замінити її на іншу,
відповідно до газу, який використовується.
Радимо міцно зафіксувати форсунку.
Після проведення вищезазначеної заміни
спеціаліст повинен відрегулювати
пальники, як описано в параграфі 9,
виконати опечатування місць регулювання
або наладки та наклеїти на прилад,
замість існуючої, відповідну етикетку з
даними нового регулювання.
Ця етикетка може бути в комплекті разом
з форсунками або ж ці компоненти можна
придбати в авторизованих сервісних
центрах.
Для зручності спеціалістів та оптимального
вирішення заміни приводимо нижче таблицю
витрат, теплової продуктивності пальників,
діаметрів форсунок та робочого тиску для
різного газу.

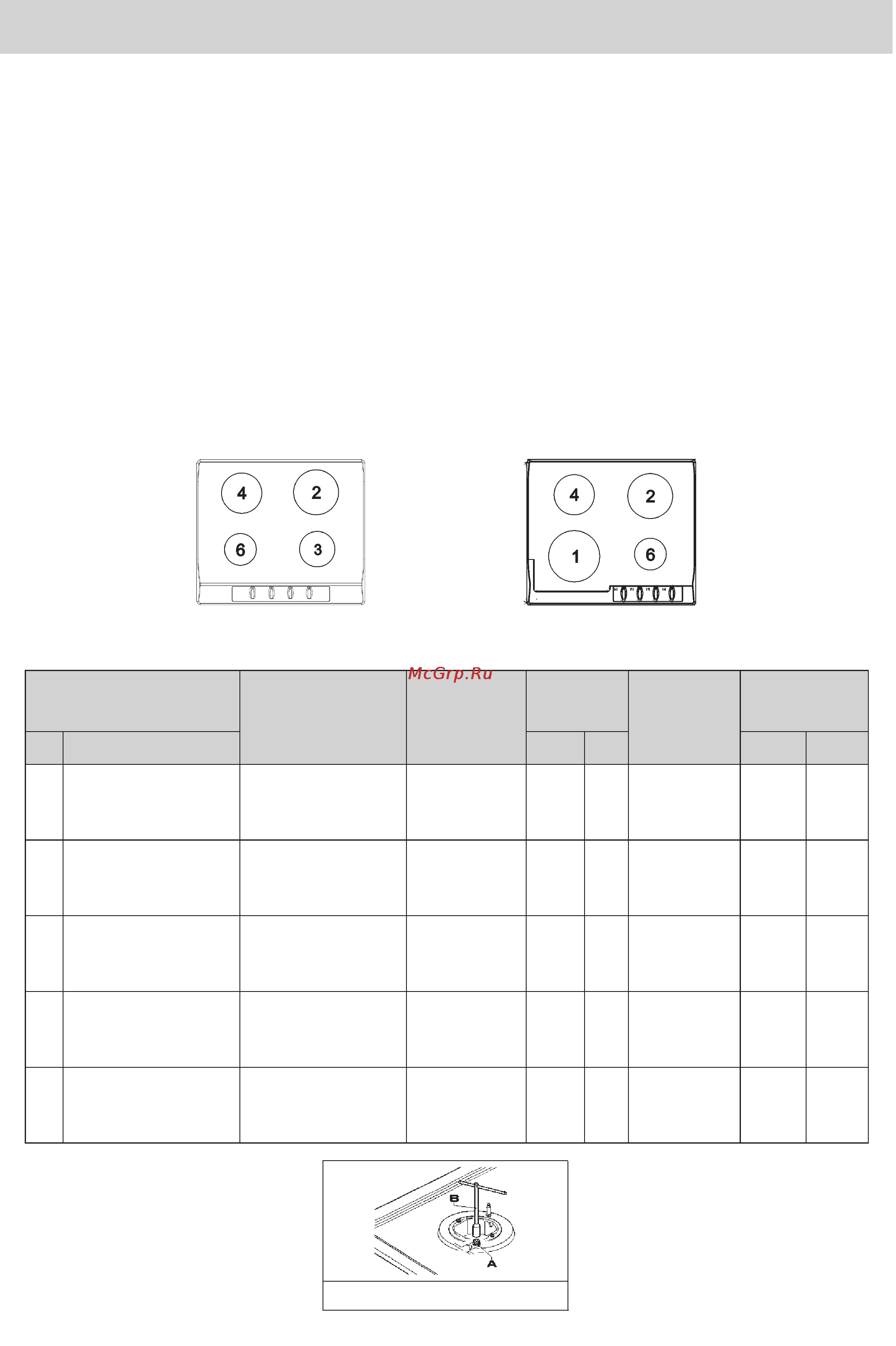

РОЗМІЩЕННЯ ПАЛЬНИКІВ
МАЛ. 13
ТАБЛИЦЯ
ПАЛЬНИКИ
ТИП ГАЗУ
РОБОЧИЙ
ТИСК
mbar
СПОЖИВАН
НЯ (МІН.)
ДІАМЕТР
ФОРСУНКИ
1/100 mm
СПОЖИВАННЯ
(W)
№ Название
г\г л\ г
МІН.
Макс
1
Потрійна корона
G 30 – бутан
G 20 – природний
G 20 – природний
30
13
20
254
371
333
92 zE
160 zE
147 zE
1450
1450
1450
3500
3500
3700
2
Високої
G 30 – бутан
G 20 – природний
G 20 – природний
30
13
20
182
244
238
78 zE
128 zA
120 zA
800
800
800
2500
2300
2500
3
Напівшвидкий
bскорочення
G 30 – бутан
G 20 – природний
G 20 – природний
30
13
20
102
148
133
60 zE
105 zA
89 zA
550
550
550
1400
1400
1400
4
Напівшвидкий
G 30 – бутан
G 20 – природний
G 20 – природний
30
13
20
127
148
167
68 zE
105 zA
98 zA
550
550
550
1750
1400
1750
6
Cередній
G 30 – бутан
G 20 – природний
G 20 – природний
30
13
20
73
106
95
50 zE
85 zA
78 zA
450
450
450
1000
1000
1000
